16极径向无刷直流电机定子结构设计

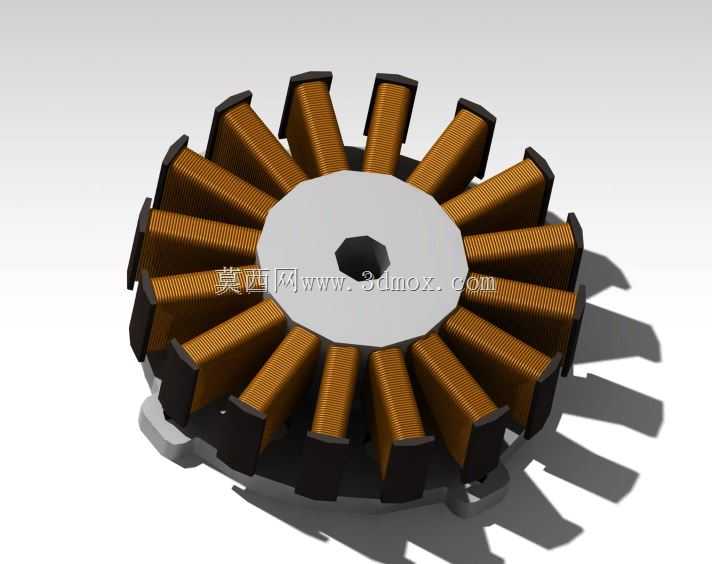

　　这款定子结构适配小功率外转子无刷直流动力单元，常见于桌面级伺服执行机构、小型航模动力模组、精密医疗器械驱动端以及低功率工业散热风机的动力输出段，这类应用场景普遍对动力单元的径向安装尺寸有严格限制，同时要求定子在紧凑空间内实现足够的绕组槽满率，保障运行时的扭矩输出稳定性。从结构设计逻辑来看，定子采用16极集中式绕组排布，每一组磁极铁芯独立做绝缘骨架包覆，漆包线沿骨架线槽分层密绕，端部做规整收边处理，既避免绕组装配过程中出现漆皮刮损导致的匝间短路问题，也能压缩绕组端部的轴向占用空间，适配整机薄型化的装配需求。定子铁芯采用径向冲片叠压结构，冲片材质选用常规无取向硅钢片，叠压后通过外周的绝缘塑封结构做整体固定，无需额外的焊接或铆接工序，

　　能有效降低叠片间的涡流损耗，提升电机运行时的能量转换效率。尺寸边界上，定子整体外径控制在32mm，铁芯轴向叠厚为7.3mm，中心设置六边形轴孔，可直接与配套的定子安装座做周向防转配合，无需额外加工键槽，简化装配环节的加工工序，轴孔周边的铁芯辐条均匀分布，保障磁路在每一组磁极上的对称性，降低电机运行时的齿槽转矩波动，减少低速运转时的抖动问题。在实际装配适配中，该定子与对应极数的外转子磁钢配合时，气隙控制在0.2-0.3mm区间即可满足常规功率输出要求，绕组接线采用三相星形接法，可适配常规的无刷直流电机驱动板，无需定制特殊驱动程序。绝缘骨架采用耐高温PBT材质注塑成型，可承受B级绝缘等级的温升要求，适配长时间连续运行的工况，

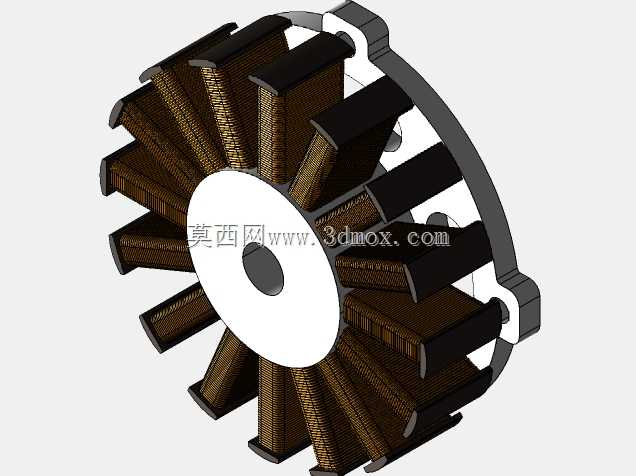

　　避免绕组过热导致的绝缘失效问题。定子外周的塑封结构同时承担绕组防护、铁芯固定、安装定位三重作用，安装时可直接通过塑封端的定位凸台与设备机壳配合，省去额外的固定压片结构，进一步压缩整机的装配空间。这类小尺寸多极定子的设计难点在于平衡槽满率与绕组绝缘可靠性，16极的排布意味着单槽的空间十分有限，设计时通过优化铁芯齿部的宽度比例，既保证齿部磁密不会过高导致铁损激增，也给绕组预留足够的绕制空间，同时绝缘骨架的壁厚控制在0.3mm，在满足绝缘强度要求的前提下尽可能减少对槽内空间的占用，最终实现的槽满率可控制在75%左右，兼顾加工绕制的工艺可行性与电机的功率密度要求。
