简易快动式机加工夹持台虎钳设计

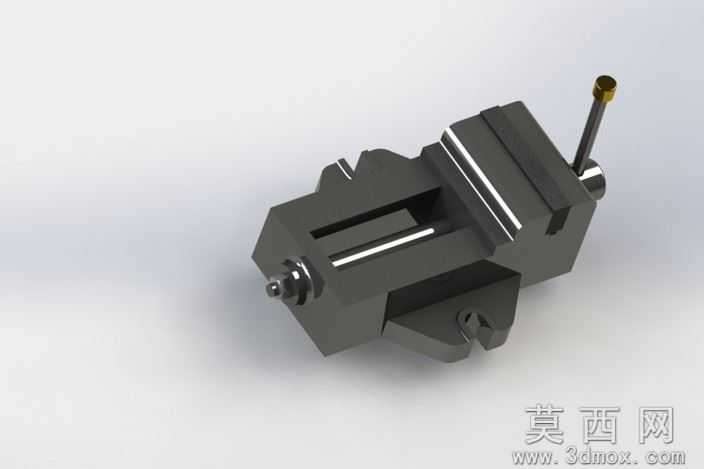

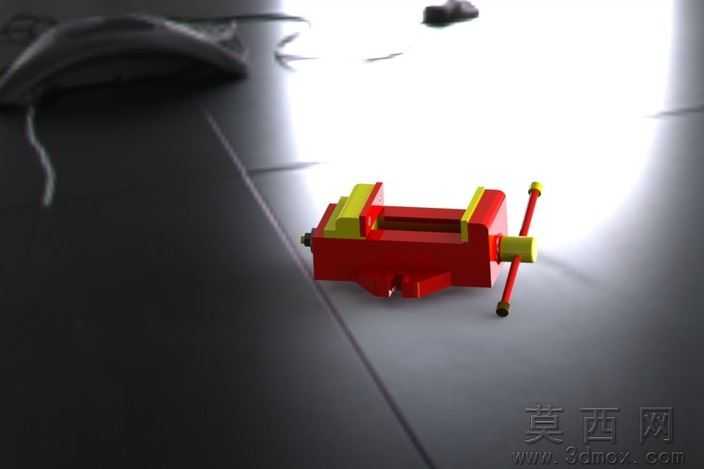

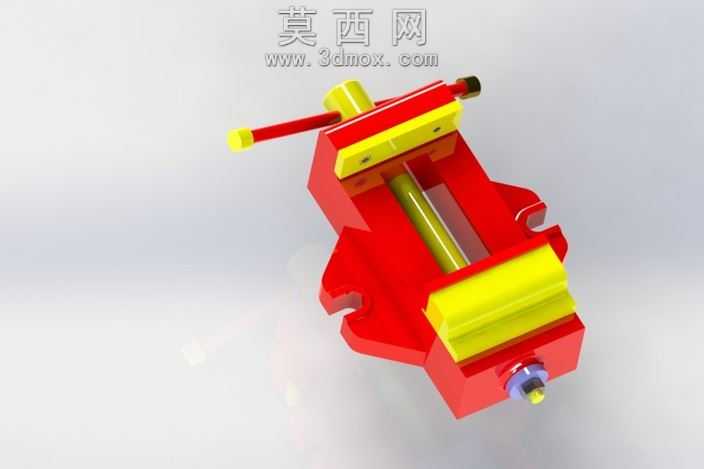

本款台虎钳三维模型采用SolidWorks完成全参数化建模，整体结构遵循传统机用虎钳的成熟传动逻辑，同时针对简易加工场景做了轻量化优化设计。建模阶段首先以钳身底座为基准零件，绘制带安装卡槽的一体式铸造型腔轮廓，底座两侧预留的凸台结构用于工作台面的定位固定，中间开设的长条形滑槽为活动钳身提供直线运动导向，建模时对滑槽内壁做了0.2mm的间隙预留，模拟实际装配中的滑动配合公差。活动钳身与固定钳身的夹持面均设计有可拆卸式钳口板，钳口板表面的防滑齿纹采用阵列特征生成，齿形角度设定为90度，既保证夹持工件时的摩擦力，又避免齿纹过尖锐损伤工件表面。传动部分采用梯形丝杠结构，建模时还原了丝杠与活动钳身内部螺母的配合关系，丝杠末端的摇柄采用偏心快动设计，摇柄杆与旋转轴做了简化的圆角过渡处理，避免应力集中的结构缺陷。材质渲染阶段，钳身主体赋予高饱和度的红色烤漆金属材质，调整材质粗糙度为0.3、反射率为0.6，模拟工业铸铁表面喷塑的视觉效果；钳口板、丝杠、摇柄等运动部件赋予亮黄色工程塑料与镀铬金属材质，通过色彩区分固定结构与运动部件，提升模型的结构辨识度；丝杠中段的光杆部分添加了轻微的金属拉丝纹理，还原机械加工后的表面质感。渲染输出时采用三点布光方案，主光源从模型左上方45度角投射，补光弱化底部阴影，环境光添加浅灰色HDR贴图，让金属材质的反射效果更贴近真实车间环境。设计思路上，本模型刻意简化了传统虎钳的复杂锁紧结构，省略了转盘底座与角度调节功能，整体零件数量控制在10个以内，既降低了建模与装配的复杂度，又完全适配简单手工加工、小型工件夹持的使用场景，所有零件的尺寸参数均参考民用台虎钳的通用规格设定，可直接导出工程图用于3D打印或简易铣削加工制作实物。
