法兰安装式压力传感元件结构设计

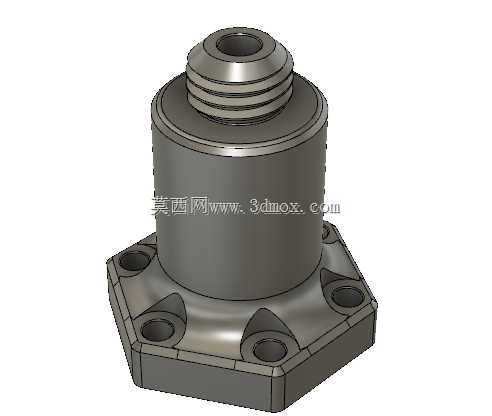

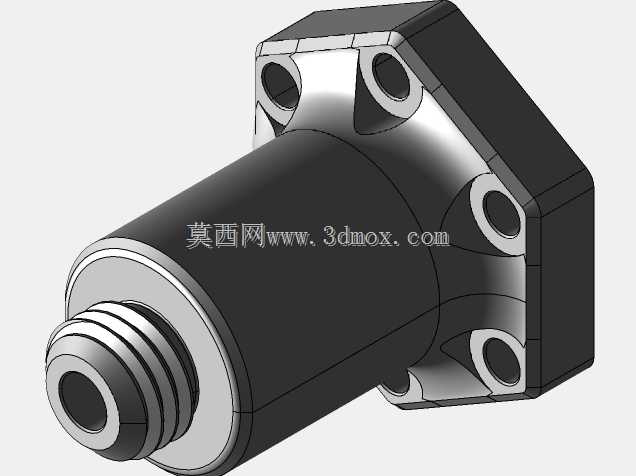

　　这款法兰安装式压力传感元件，主要面向工业液压、气动系统的压力检测场景，在工程机械液压回路、工业机床润滑系统、流体输送管线的压力监测点位都能适配，核心作用是将管路内的流体压力信号转换为可被控制系统采集的标准信号，为系统压力闭环控制、过载保护提供实时数据支撑。从结构设计来看，底部采用方形法兰安装基座，四个安装孔呈对称分布，安装时可通过螺栓直接固定在预设的安装面板或阀块表面，法兰基座与上部主体的衔接处做了圆弧过渡处理，既避免了直角结构带来的应力集中问题，也能在压铸或机加工过程中减少应力残留，提升部件长期承压下的结构稳定性。上部主体为圆柱形承压腔体，顶部设置外螺纹接口，可直接与被测管路通过内螺纹接头对接，接口处的密封面做了精加工处理，

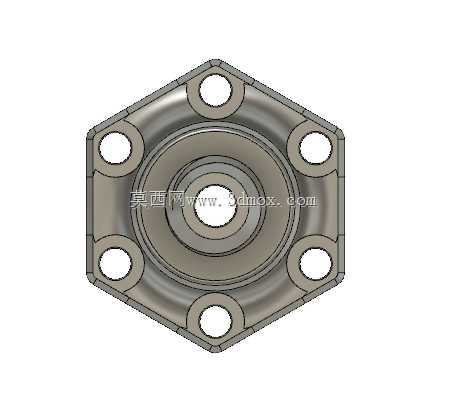

　　能适配常规组合密封垫实现高压下的静密封，避免被测介质泄漏影响检测精度。设计过程中优先考虑了安装兼容性，方形法兰的安装孔距适配行业通用的安装孔位标准，无需额外制作过渡安装板即可替换同类型老旧传感元件，降低设备改造的配件成本。承压腔体的壁厚经过受力校核，在额定工作压力范围内不会出现形变导致的检测零点漂移，主体外表面做了哑光氧化处理，可适配车间内存在少量切削液、油污的工作环境，减少表面锈蚀的概率。顶部的螺纹接口长度经过优化，既保证与管路接头旋合后有足够的螺纹啮合长度承受管路振动，也不会因为旋入过长挤压内部的敏感芯体。安装边界方面，法兰基座的对角安装孔距适配常规的20mm至30mm安装间距，整体高度控制在较低范围，

　　不会在安装后突出设备表面过多，避免设备运行过程中被周边移动部件剐蹭。传感元件的出线端（图中未完全展示）设置在主体侧面，可根据现场布线需求调整走线方向，避免与周边管路、结构件产生干涉。在实际选型应用中，这类结构的传感元件可适配矿物液压油、乳化液、压缩空气等多种常规工业介质，安装时只需保证法兰安装面的平面度符合密封要求，按照规定扭矩拧紧安装螺栓即可，无需额外调整安装角度，大幅降低现场安装的调试难度。结构建模过程中，对法兰安装孔的沉头深度、螺纹接口的牙型精度、承压腔体的同轴度都做了参数化设定，方便后续根据不同的压力量程、接口规格快速调整模型参数，衍生出适配不同工况的系列化产品。
