泰坦73LM传感元件精密结构设计

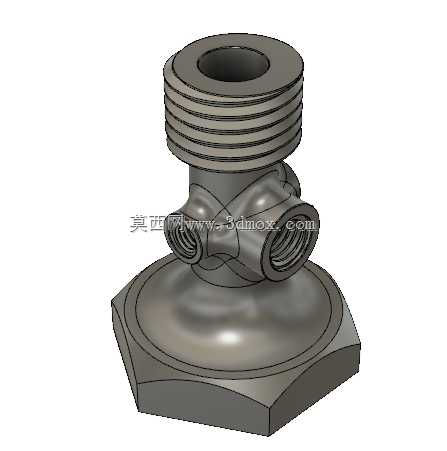

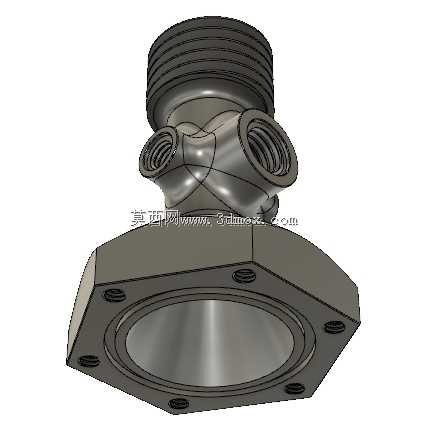

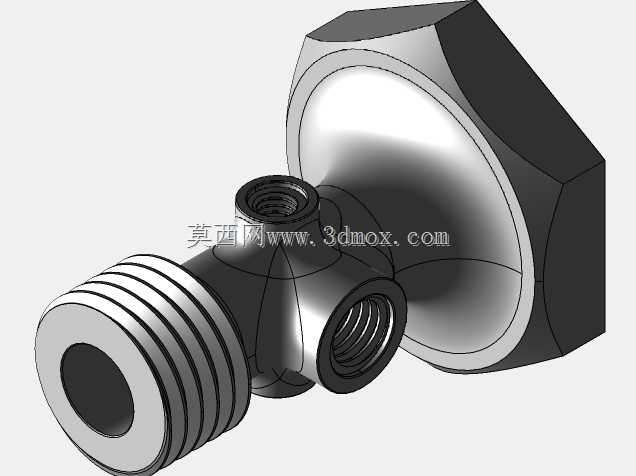

　　这款传感类构件的结构设计，核心围绕工业现场流体参数监测的实际安装需求展开，底部采用标准六角基座结构，匹配常规工业安装场景下的扳手夹持空间，安装时可直接适配对应开口的扭力扳手，无需额外定制工装即可完成紧固作业，基座底部的密封面预留了足够的平面度公差余量，可适配金属平垫、O型圈等多种密封形式，避免安装后出现介质渗漏问题。上部的外螺纹接口采用标准管螺纹规格，可直接对接工业现场常用的流体管路，无需额外加工转接头，侧面两个对称布置的斜向接口，分别对应介质导流与参数感应的通路需求，内部流道做了圆弧过渡处理，避免直角结构造成的介质紊流，降低流道内的压力损失，同时减少介质内杂质在拐角处的淤积，延长构件的维护周期。

　　从设计思路来看，整体结构优先考虑安装兼容性与工况适应性，主体的上下同轴度公差控制在0.02mm以内，保证螺纹对接时不会出现偏载，侧面接口的轴线与主体轴线的夹角经过反复校核，既保证内部感应元件的安装空间充足，又不会让整体结构的外廓尺寸超出常规安装位的边界，在狭小的设备舱内也能完成拆装作业。构件的壁厚根据不同位置的受力情况做了差异化设计，螺纹连接段壁厚适当加厚，抵消管路震动带来的应力集中，基座与主体衔接的位置做了圆角过渡，避免长期受流体压力冲击出现应力开裂。

　　实际应用场景中，这类构件多用于液压系统、气动管路的压力、流量参数监测环节，可直接集成在管路的节点位置，不需要额外搭建旁通管路，减少整个监测回路的泄漏点。设计建模时需要重点关注各接口的螺纹同轴度、内部流道的顺滑度，以及基座密封面的平面度参数，建模过程中要预留足够的加工公差余量，尤其是螺纹收尾处的退刀槽尺寸，要匹配标准加工刀具的参数，避免生产时出现加工干涉。同时要核算整体结构的压力耐受能力，根据常用工况的额定压力调整壁厚，保证在1.5倍额定压力下不会出现结构变形，各接口的位置尺寸要严格匹配管路布局的常用间距，避免安装时与周边管路、结构件出现干涉，侧面接口的内螺纹深度要满足标准接头的旋合长度要求，保证连接强度符合工业管路的安装规范。
