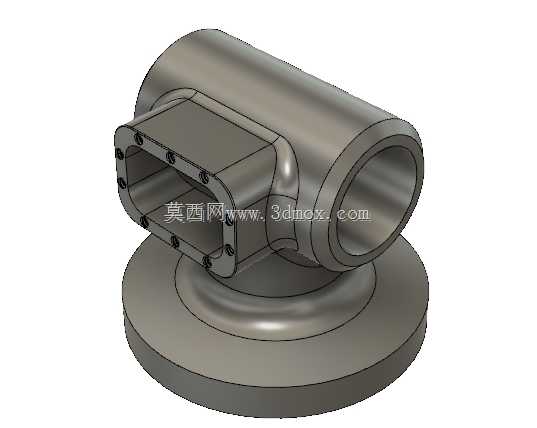

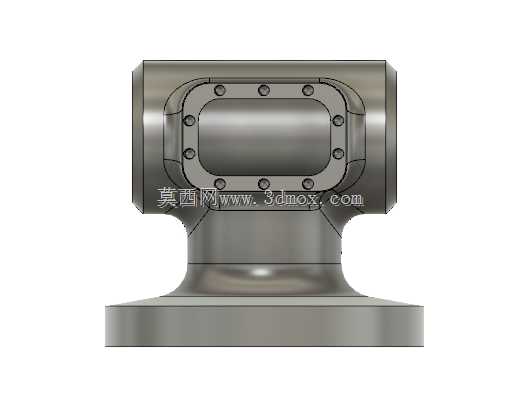

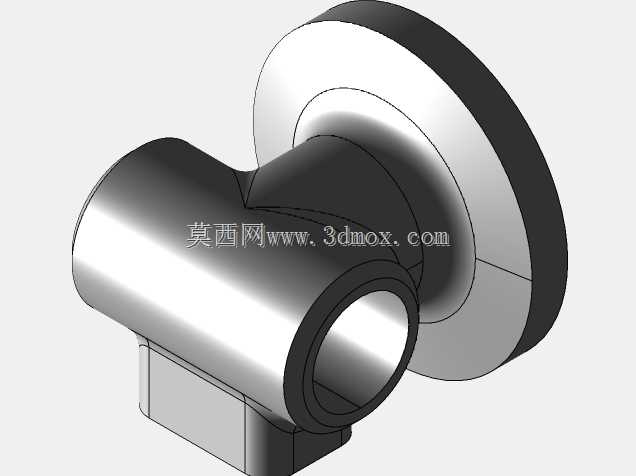

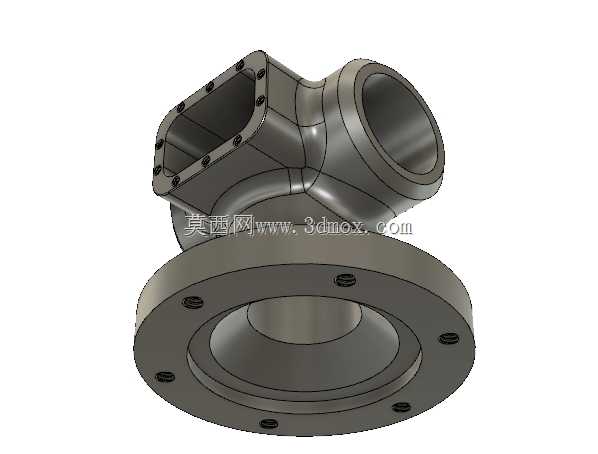

在工业传感检测的实际应用场景里,这类带法兰底座的三通式传感基座,主要承担传感核心元件的承载、介质通路衔接以及检测点位的固定作用,常见于流体管路的参数监测工位,比如工业液压回路、气动输送管线、工艺介质流通管道的压力、流量、温度复合检测场景,需要同时兼顾多通路介质导通、传感元件安装定位、整体结构与管路系统可靠固定的多重需求。从结构设计的思路来看,底部的圆盘法兰是整个构件的安装基准面,法兰端面预留的安装边界需要匹配常规管路检测工位的安装孔位标准,法兰与上部主体的过渡位置做了圆弧过渡处理,避免应力集中在长期受管路振动、介质压力冲击的工况下出现结构开裂,实际选型时要注意法兰外径与安装工位的固定孔位间距匹配,保证安装后整体无偏斜,
不会对介质流通造成额外阻力。上部的两个横向贯通筒状结构是介质流通的主通路,两个通路呈垂直正交布置,内壁做了光滑过渡处理,减少介质流经时的紊流产生,保证检测参数的准确性,筒状结构的端部可以直接对接标准管径的管路,接口处的壁厚设计满足常规中低压工况的承压要求,不需要额外增加补强结构。侧向伸出的方形带安装孔凸台,是传感检测核心元件的安装位,凸台端面的一圈螺纹安装孔用于固定传感元件的密封端盖,保证安装后传感探头可以伸入到主通路的介质流场核心区域,同时实现安装位置的静密封,避免介质泄漏,凸台与主通路筒体的连接位置同样做了圆角过渡,降低结构应力集中的风险。整个构件的外形尺寸设计充分考虑了狭窄管路安装空间的限制,没有多余的外凸结构,
安装后不会与周边的管路、固定支架产生干涉,主体结构的壁厚均匀,不管是采用金属切削加工还是铸造成型,都能保证加工过程中不会出现壁厚差过大导致的变形问题。在实际建模过程中,需要重点保证各通路的同轴度、法兰安装面与主通路轴线的垂直度、传感安装凸台端面与主通路轴线的位置精度,这些形位公差直接影响后续安装后的密封性能、检测精度以及整体结构的使用寿命,尤其是传感安装位的孔位精度,要保证传感元件安装后探头位置正对介质流束方向,避免因安装偏斜导致检测数据出现偏差。
- 上一篇:泰坦93L叠层式传感检测组件结构
- 下一篇:工业传感用叠片式安装基座结构设计
- 全部评论(0)
- 模板大小: 2.59 MB
- 售价:5金币
- 下载次数: 10
- 系统要求: STEP / IGES,Rendering
- 软件分类: 传感器
