泰坦93L叠层式传感检测组件结构

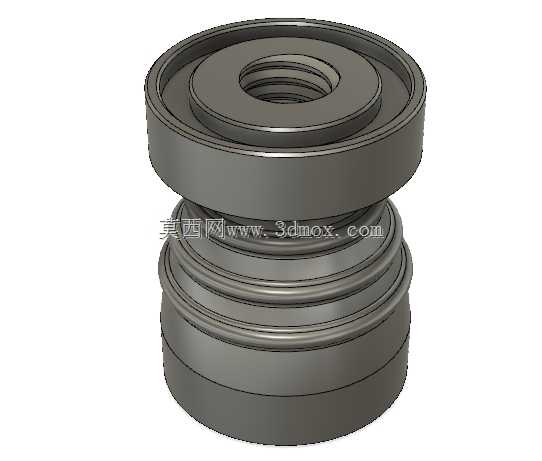

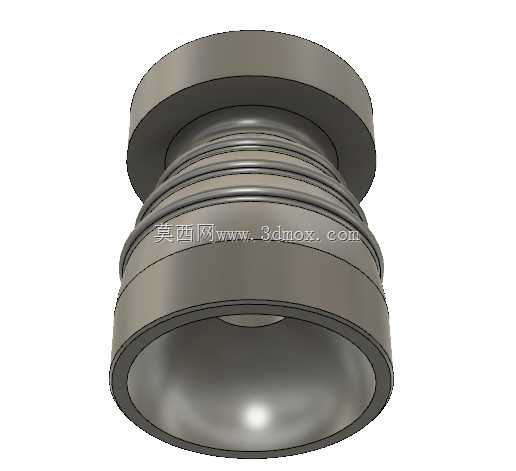

　　该叠层式传感组件在工业检测场景中主要承担压力、位移类物理量的信号采集功能，常配套安装在液压管路节点、自动化装配工位的执行端旁，或是重型设备的载荷监测点位，为设备运行状态反馈提供核心的物理量转换支撑。从结构设计逻辑来看，整体采用同轴叠装的布局思路，上下两端的环形端盖做了加厚处理，端盖内侧预留的环形槽位用于内置密封胶圈与信号处理电路板的安装限位，中间段的多层环形凸缘结构并非单纯的造型设计，每一层凸缘都对应内部不同功能模块的分隔卡位，既可以避免内部敏感元件受外部径向挤压出现偏移，也能在组件受轴向载荷时，通过凸缘间的微小形变缓冲抵消瞬时冲击，保护核心传感单元不受损。在安装边界的考量上，组件整体为同轴回转体结构，

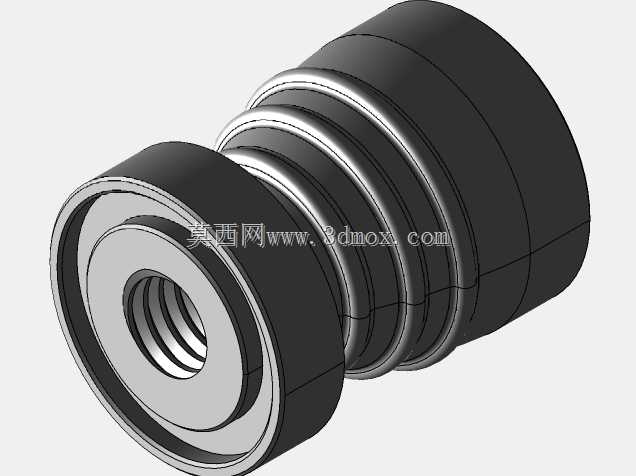

　　外圆最大直径处做了高精度的公差控制，可直接适配对应规格的安装座孔，无需额外设计转接法兰，上端面的内螺纹孔用于信号线缆的引出与固定，下端面的平整接触面可直接贴合被测部件的安装面，安装时只需保证端面贴合度即可完成定位，不需要复杂的对位调整。实际应用中，这类叠层结构的传感组件相比单壳体传感元件，抗侧向载荷的能力提升明显，在存在小幅振动的工业现场，多层壳体的结构可以将外部振动逐层衰减，避免内部敏感芯体受振动干扰出现信号漂移，同时中间段的环形凹槽还可以预留散热空间，当组件长期处于连续工作状态时，凹槽处的空气流通可以带走内部电路产生的热量，避免高温导致的测量精度下降。建模过程中需要重点关注各层凸缘的同轴度公差，

　　每一层环形台阶的配合面都需要做拔模角度的细微处理，既满足实际加工时的脱模需求，也能保证装配时各层壳体可以顺利压合到位，不会出现卡滞问题；上端内螺纹的深度需要严格匹配线缆接头的旋入长度，过短会导致线缆固定不牢，过长则会侵占内部敏感元件的安装空间，两端端盖与中间层壳体的配合面需要做止口设计，保证装配后整体的同轴度误差控制在允许范围内，避免安装后出现偏载影响测量精度。
