国际象棋主教棋子精密结构造型

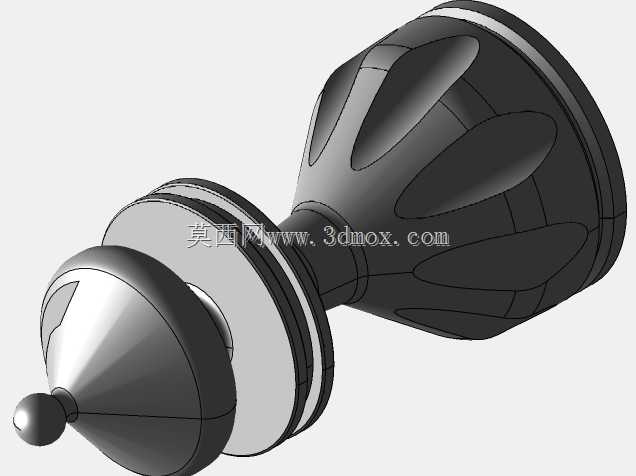

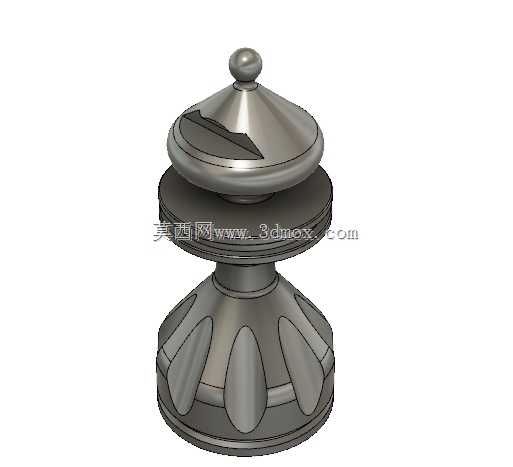

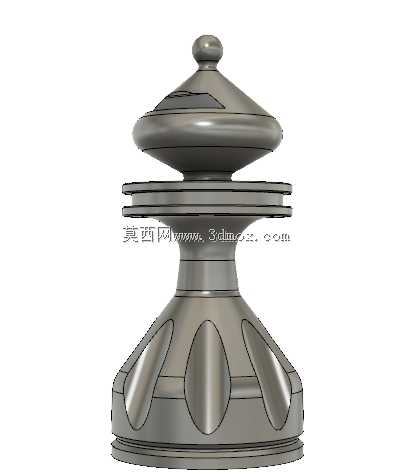

　　这款棋子造型的设计，最初是面向高端定制棋具、文创展示摆件的配套需求展开，在结构设计阶段，首先要平衡传统棋具的视觉辨识度与三维加工的工艺可行性。从实际应用场景来看，这类造型既可以作为实木、金属材质国际象棋套装的量产加工原型，也能作为3D打印定制文创产品的建模参考，部分桌游展陈、主题空间装饰场景中，也会采用等比例放大的该类造型作为陈列道具。设计过程中，首先还原了主教棋子的经典识别特征：顶部带圆弧顶盖的斜切标识结构，是区别于其他棋子的核心视觉点，建模时特意将斜切面的角度控制在32度，既符合传统棋具的视觉比例，也避免了加工时出现锐角崩边的问题。中部的收腰连接段，采用了两段式圆弧过渡，没有设置尖锐的棱边，一方面是日常握持把玩时不会硌手，

　　另一方面在注塑、压铸或者金属车削加工时，能够减少应力集中点，降低成品开裂的概率。底部的基座部分，做了八瓣内凹的圆弧曲面造型，每一处曲面的曲率都经过反复调整，保证从任意水平视角观察，曲面的光影过渡都均匀自然，不会出现建模时常见的曲面褶皱、曲率突变问题。从安装与尺寸边界来看，常规量产版本的棋子总高控制在95mm左右，基座最大直径42mm，底部预留了0.2mm的平面度公差，能够保证棋子放置在棋盘上时不会出现晃动，底部还可以根据需求加装毛毡、硅胶防滑垫，预留的沉槽深度为1mm，不会因为加装防滑垫导致整体高度超出棋具套装的统一尺寸规范。建模过程中，所有的回转面都采用了中心线对称约束，曲面拼接处全部做了G2连续处理，不管是用于五轴金属加工、

　　3D打印还是开模注塑，都不需要再对曲面做额外的修复处理。针对不同的加工工艺，造型的壁厚也做了适配：如果采用金属压铸工艺，整体均匀壁厚控制在2.5mm，顶部的小圆珠装饰部分做了实心处理，避免压铸时出现填充不足的缺陷；如果采用FDM3D打印，壁厚可以调整为1.8mm，既能够保证打印成品的结构强度，也能减少打印耗材的浪费。在细节处理上，顶部斜切标识的边缘做了0.3mm的圆角过渡，避免日常使用中边角磕碰掉漆，基座的下边缘同样做了微小的倒角处理，放置在棋盘上拖动时不会刮花棋盘表面的印刷或者漆面。整个造型没有设置多余的装饰结构，所有的曲面变化都服务于棋子的识别性与加工便利性，不管是作为专业棋具的生产原型，还是作为文创摆件的设计参考，都能够直接对接后续的加工环节，不需要做大幅度的结构调整。
