泰坦43LM传感器端盖结构设计

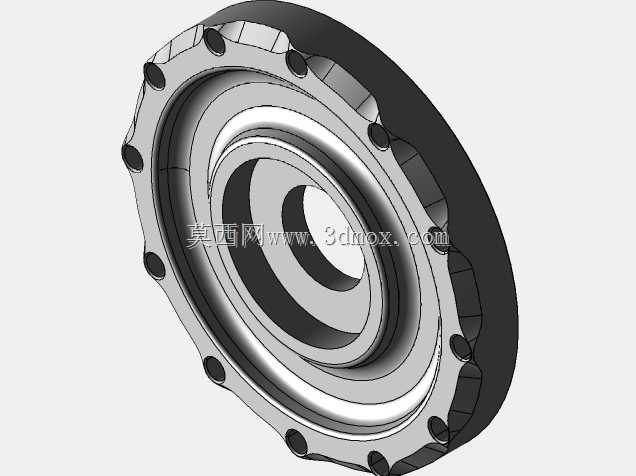

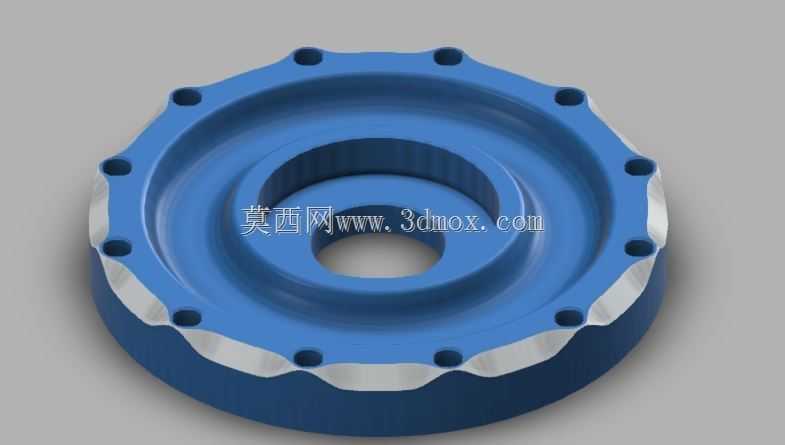

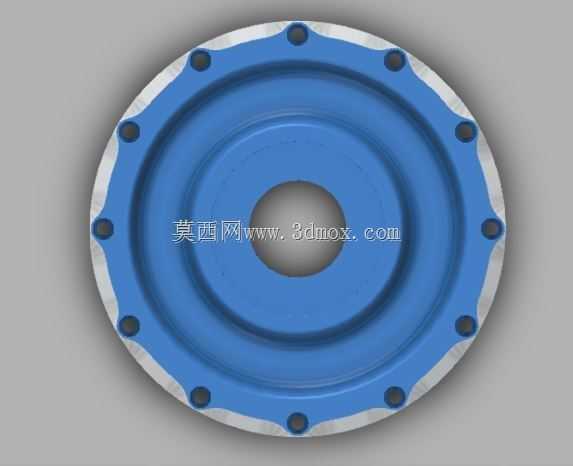

　　该零件属于传感器配套的端盖类结构件，主要应用于工业传感检测设备的壳体封装场景，在压力传感、转速检测类泰坦系列传感单元中承担壳体密封、内部元件防护、安装定位的核心作用。从结构设计逻辑来看，零件采用阶梯式同轴腔体布局，中心预留的通孔用于传感检测头的穿出或者传动轴的避让，内层环形凸台用于贴合内部传感元件的定位基准面，可直接限制内部PCBA或者感应磁环的轴向窜动，避免设备运行过程中元件移位导致检测精度偏差。外圈的波浪形外缘并非装饰性设计，一方面是为了匹配对应型号传感器壳体的卡扣限位结构，装配时可通过外缘的凹凸结构实现周向防转，无需额外增加定位销即可保证端盖与壳体的同轴度，另一方面波浪形结构可在端盖承受外部冲击时分散应力，

　　避免薄壁位置出现应力开裂。沿外缘均匀分布的12个沉头安装孔，孔位采用等角度排布设计，可适配不同安装方向的固定需求，沉头结构可保证固定螺丝安装后端面无凸起，避免与外部相邻部件产生干涉。零件的轴向尺寸经过严格控制，阶梯腔体的深度与内部元件的安装高度完全匹配，装配后端盖端面与壳体端面齐平，可保证整体防护等级达到IP65以上，有效阻隔工业场景中的粉尘、切削液进入传感单元内部。在建模过程中，所有安装孔的位置度公差控制在0.02mm以内，同轴度基准以中心通孔轴线为基准，保证装配后内部元件与外部检测对象的对中精度。外缘的波浪形曲面采用曲率连续过渡设计，避免加工过程中出现刀具接刀痕，同时也可减少应力集中点，提升零件在振动工况下的结构强度。

　　该端盖的安装边界完全适配泰坦系列43LM型号传感器的壳体接口，无需额外修改即可直接替换原有端盖，也可作为同规格传感设备的改装配件使用，在工业自动化生产线、工程机械传感检测单元、液压系统压力监测模块中都有广泛的适配空间。设计时充分考虑了不同材质的加工适配性，无论是采用铝合金压铸还是工程塑料注塑，该结构都能顺利脱模，壁厚均匀控制在2.5mm-3mm之间，避免注塑过程中出现缩痕、缺料等缺陷，金属加工时也可通过车削加铣削的工艺快速完成加工，无需复杂的工装夹具。
