传感器配套异形安装基座结构设计

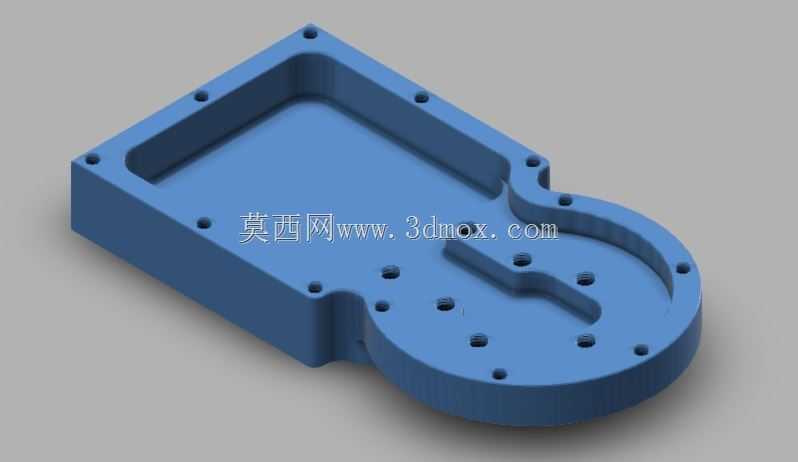

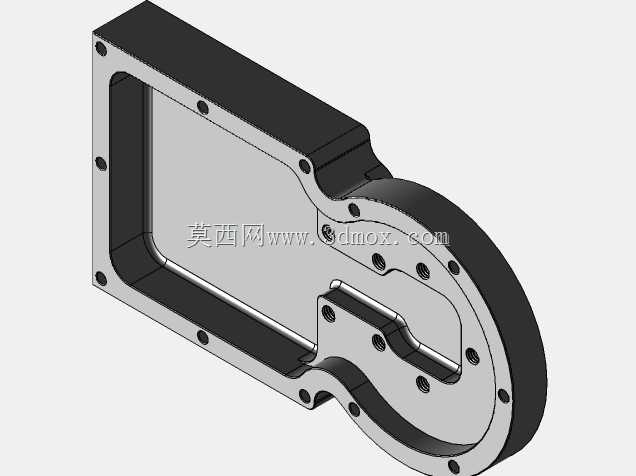

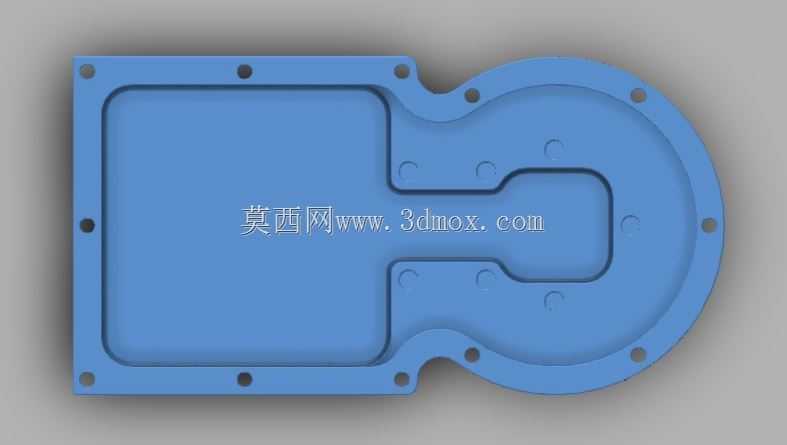

　　这款异形安装基座主要适配工业检测类传感器的外置安装需求，常见应用场景包含自动化产线的工位检测点位、户外环境监测设备的传感单元防护、精密仪器内部的传感模块固定等场景，核心作用是为传感核心元件提供刚性安装支撑，同时预留密封装配空间，隔绝外界粉尘、水汽对内部传感元件的干扰。从结构设计来看，基座整体采用一体化铣削成型思路，主体分为两个连通的功能腔体，一侧为矩形主腔体，用于容纳体积较大的信号处理电路板，另一侧为圆弧过渡的副腔体，用于放置传感探头与接线端子，两个腔体之间设置凸起的定位挡边，可在装配时快速定位内部隔板的安装位置，避免装配错位。基座边缘均匀分布沉头安装孔，孔位深度经过精确核算，装配后螺丝端面完全沉入基座平面以下，

　　不会突出表面影响外部盖板的贴合密封性，孔位排布同时兼顾了不同安装面的适配性，既可以通过侧边孔位固定在立式安装支架上，也可以通过底部孔位贴合在设备平面上安装。圆弧段腔体的孔位采用非等距排布，对应传感探头的固定点位，每个孔位周边预留0.2mm的平面度公差带，保证探头安装后与基座贴合紧密，不会出现倾斜偏移导致检测精度下降的问题。腔体内部的转角处均设置R2的圆角过渡，一方面减少铣削加工时的应力集中，避免基座在长期受震动环境下出现开裂，另一方面也方便后续做表面阳极氧化处理时，药液不会在直角处残留造成腐蚀痕迹。基座的整体壁厚控制在4mm，既保证了足够的结构刚性，在10N·m的螺丝锁紧力下不会出现形变，也尽可能控制了整体重量，

　　适配对安装负载有要求的轻量化设备场景。安装边界方面，矩形段的长宽尺寸适配常规的标准电路板安装规格，圆弧段的曲率半径匹配常用圆柱形传感探头的外径，整体外轮廓没有突出的尖锐棱角，所有外边缘都做了C0.5的倒角处理，避免装配时划伤操作人员，也减少运输过程中磕碰导致的结构变形。在装配逻辑上，基座与上盖板之间预留1.2mm的密封槽位，可嵌入对应尺寸的橡胶密封圈，当盖板通过周边螺丝锁紧后，密封圈受压填充配合面的间隙，可达到IP65级别的防护能力，满足多数工业户外场景的使用要求。内部腔体的凸起筋条不仅起到隔板定位的作用，也能增加基座整体的结构强度，减少薄壁区域的共振幅度，避免设备运行时的震动传递到传感元件上，影响检测信号的稳定性。
