轻量化格栅式长条形传感承载安装基座

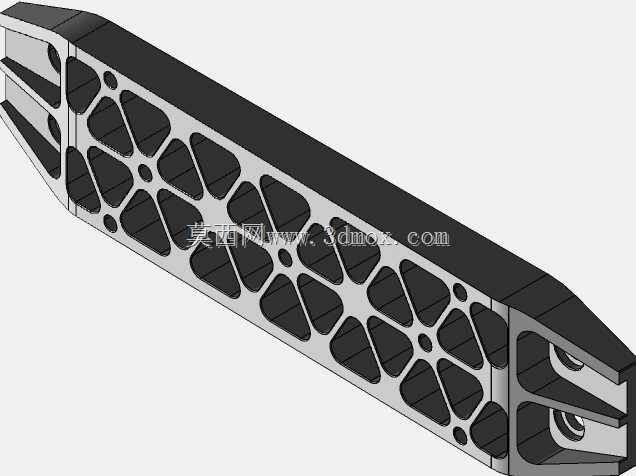

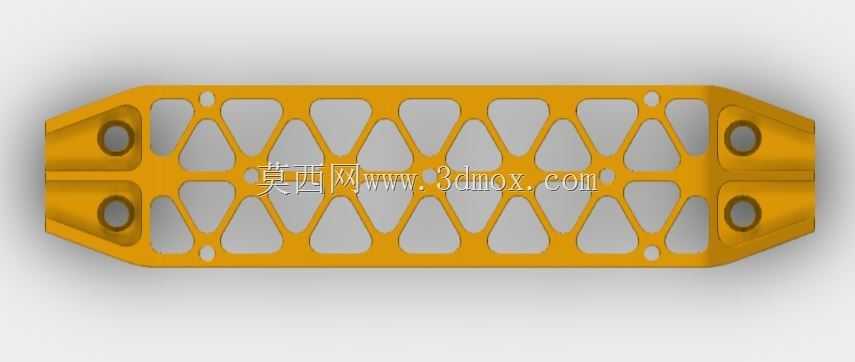

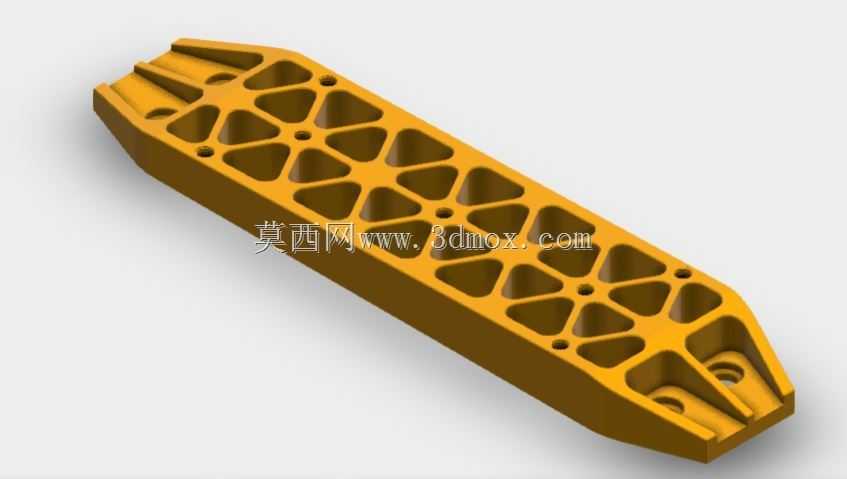

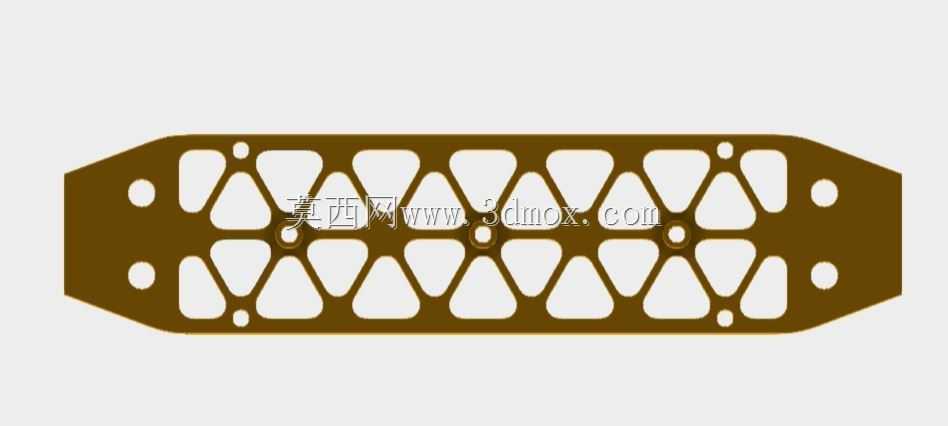

　　这类长条形格栅式承载基座，多配套大跨度测距、姿态传感类检测单元使用，常见于户外大型工程装备的位姿检测、长距离位移监测场景，比如大型起重设备的行程限位传感配套、桥梁形变监测的传感单元固定、重型工程机械的臂架姿态检测安装位，核心作用是为传感检测单元提供刚性足够、形变量可控的安装载体，避免因基座自身形变导致传感检测数据出现偏差。从结构设计逻辑来看，整体采用两端收窄的长条形轮廓，主体区域做了三角形单元拼接的格栅镂空设计，这种排布并非单纯为了减重，三角形网格的力学特性能在材料用量最少的前提下，保证长向的抗弯抗扭刚度，避免长基座在大跨度安装时出现中部下挠的问题，相比实心结构能降低60%以上的自重，同时不会出现大面积平面带来的应力集中问题。

　　两端的安装位做了局部加厚处理，预留的沉头安装孔可以适配不同规格的紧固螺栓，安装时螺栓头部完全沉入基座平面内，不会突出干涉传感单元的安装平面，两端的凸台结构也做了圆弧过渡，避免应力集中在安装孔位周边，长期受振动载荷时不会出现孔位开裂的问题。基座整体的安装边界需要匹配安装面的平面度要求，安装时两个端位的固定点需要保证共面，长向的直线度公差控制在0.1mm每米范围内，才能保证搭载的传感单元检测精度不受基座安装应力影响。格栅的筋板厚度做了等强度设计，靠近两端安装位的筋板厚度略大于中部区域，匹配安装位置的应力分布特点，不会出现局部应力过载的情况。表面的硬质氧化处理层可以适应户外高湿、多粉尘的使用场景，避免长期使用出现锈蚀导致结构强度下降。

　　这类结构在建模时需要重点关注筋板交接位置的圆角处理，所有筋板交汇处都做了R2以上的过渡圆角，避免3D打印或者机加工时出现应力开裂，同时镂空区域的拔模角度统一设置为1.5度，不管是采用机加工还是注塑、3D打印工艺生产，都能顺利脱模或者去除支撑，不会出现卡刀或者支撑残留的问题。基座上预留的传感单元安装孔位做了同轴度公差约束，保证传感单元安装后检测方向与基座长向平行，不会出现安装偏角导致的检测数据误差。
