带载板直插式继电器控制模组结构设计

　　这款继电器模组的结构设计，核心围绕工控场景下小功率控制回路的快速搭建需求展开，日常在小型自动化设备的信号转接、实验平台的回路通断控制、低压配电的信号隔离场景中都能适配。设计之初优先考虑了直插安装的便捷性，将继电器主体与外围阻容元件整合在同一块绿色环氧载板上，省去了使用者单独排布外围元件、飞线接线的工序，能直接嵌入到小型控制盒或者实验面包板的预留安装位中。

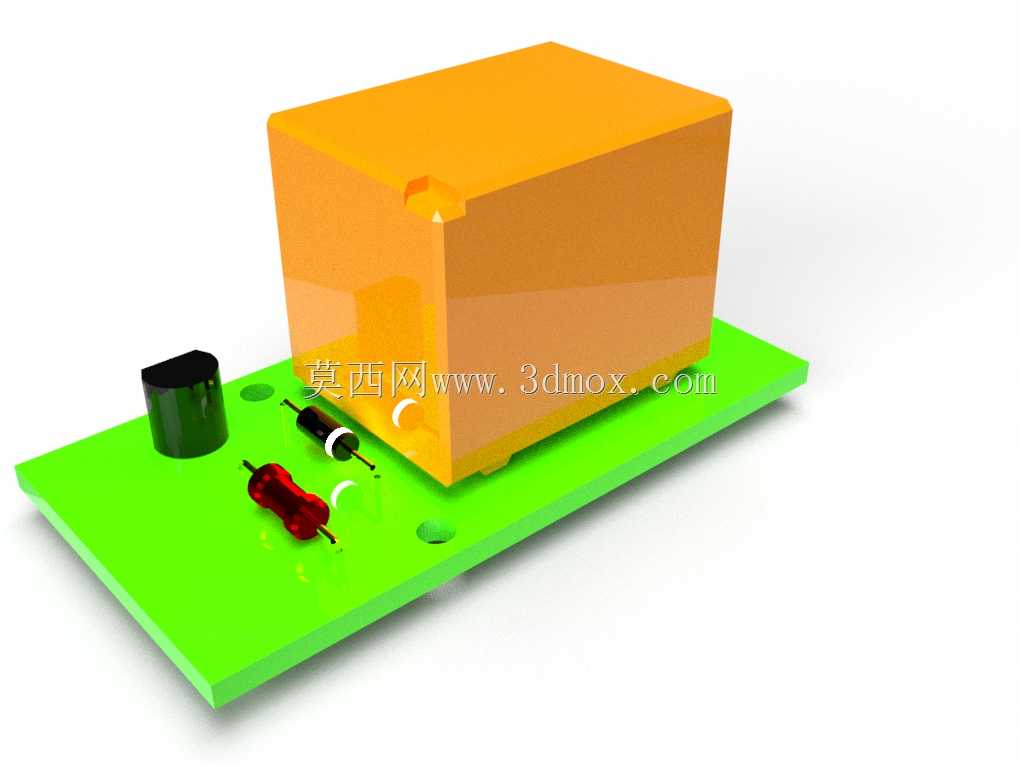

　　从功能特性来看，模组上搭配的电解电容、限流电阻、续流二极管都做了贴板布局，元件引脚的弯折高度统一控制在载板上方3mm以内，既避免了元件过高导致的安装干涉，也能在继电器线圈通断瞬间吸收反向电动势，减少对前端控制信号的干扰，避免误触发情况出现。继电器主体采用半透明橙色外壳封装，既可以直观看到内部触点的动作状态，外壳的卡扣结构也能直接卡合在载板的定位凸台上，不需要额外打胶固定，后期维护更换继电器主体时直接拔插即可，不需要拆解整个载板。

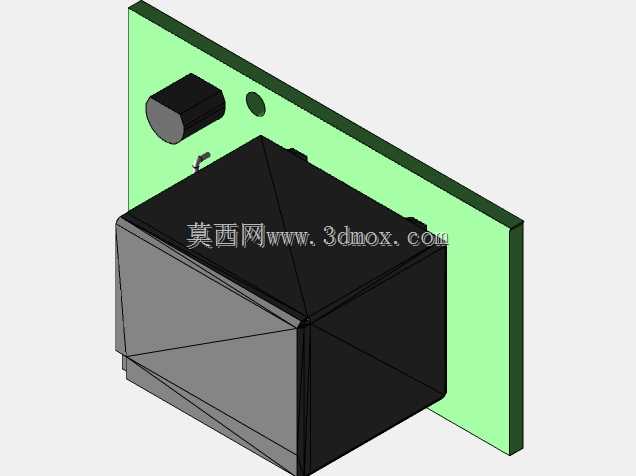

　　安装边界的设计上，载板预留了两个直径3.2mm的安装孔，孔位间距按照通用小型PCB安装标准设定，可以直接用M3螺丝固定在设备的绝缘安装柱上，载板整体厚度1.6mm，边缘做了0.5mm的圆角处理，避免安装时刮伤导线绝缘层。继电器主体的顶部距离载板底面的总高度控制在28mm以内，适配绝大多数小型控制盒的内部安装空间，不会出现盒盖无法闭合的问题。载板上的元件排布特意避开了安装孔的受力区域，螺丝锁紧时的压力不会传导到元件引脚，避免出现引脚虚焊、元件开裂的隐患。

　　实际选型适配时，这款模组的触点载流能力可以覆盖常规5A以内的低压直流回路通断需求，线圈端的供电引脚做了加宽焊盘处理，能适配22AWG到18AWG的导线焊接，焊盘的阻焊层开窗尺寸留足了焊接余量，手工焊接时不容易出现连锡问题。载板上的元件丝印清晰标注了每个元件的极性与引脚定义，接线时不需要额外查阅图纸就能快速区分线圈正负极与触点公共端，减少接线错误的概率。整体结构没有多余的冗余设计，所有元件的布局都围绕接线便捷、安装可靠、维护方便三个核心需求展开，既适合小批量设备的快速组装，也适合电子实验场景下的快速原型搭建。
