NX环境下通风散热型盘式制动结构设计

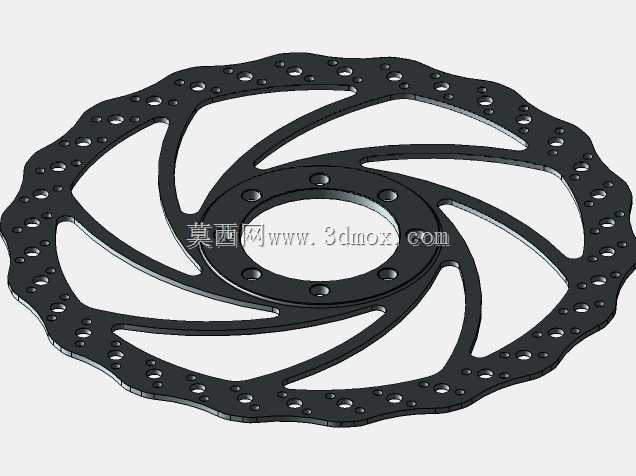

　　在两轮代步工具、轻型越野车辆以及小型工业输送线的减速驻车场景中，盘式制动结构的应用占比正逐年提升，这类结构相比传统鼓式制动，散热效率更高，连续制动下的热衰减幅度更低，湿滑工况下的制动响应稳定性也更具优势。本次呈现的盘式制动结构，核心制动盘采用了螺旋流线型通风槽设计，区别于常规径向直槽结构，螺旋走向的通风槽在制动盘随轴旋转时，可顺着气流走向引导冷空气穿过盘体内部流道，将摩擦副产生的热量快速带出，避免高温下摩擦材料性能骤降引发的制动距离拉长问题。从安装边界来看，制动盘外圈均匀布置了一圈安装定位孔，可直接适配常规轮毂的螺栓固定点位，不需要额外加工转接法兰，安装时只需保证盘体端面跳动量控制在工程允许的公差范围内，

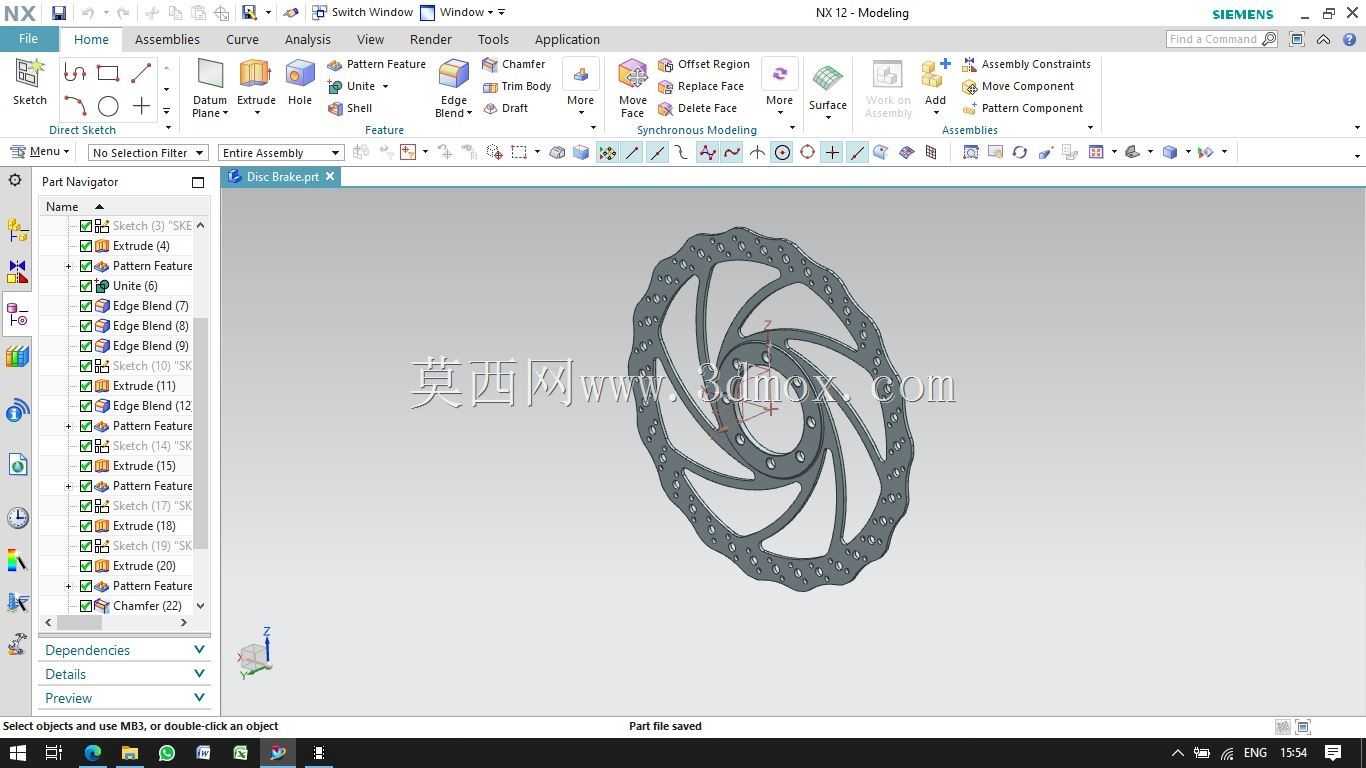

　　即可避免制动过程中出现的抖动、异响问题。结构设计阶段，重点考量了摩擦副的接触面积匹配，卡钳的制动片作用区域完全覆盖制动盘的摩擦环带，不会出现偏磨、局部接触应力过大的问题，同时通风槽的走向避开了螺栓安装孔的受力区域，不会因为开槽削弱盘体的结构强度，在满足散热需求的前提下，保证了制动盘在峰值制动力矩下的抗形变能力。实际使用过程中，当卡钳接收到制动指令，成对布置的制动片从两侧同步压向制动盘端面，通过摩擦力将转轴的旋转动能转化为热能耗散，实现转轴转速的降低或是完全锁止，这类结构不仅可用于乘用车辆的行走系统，也可适配小型起重设备、自动化输送线的驻车制动单元，只要根据目标工况的峰值制动力矩调整盘体直径、摩擦片面积以及安装孔位参数，即可快速完成适配改型。建模过程中对制动盘的圆角过渡、槽体壁厚做了均匀化处理，避免出现应力集中的薄弱点位，所有安装孔的位置度公差都按照实际装配要求做了约束，可直接导出工程图用于生产加工环节的尺寸校验。
