红色保持架圆柱滚子轴承三维结构设计

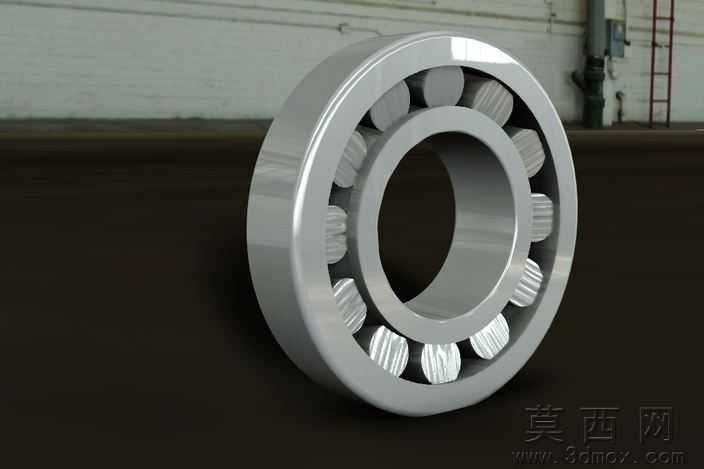

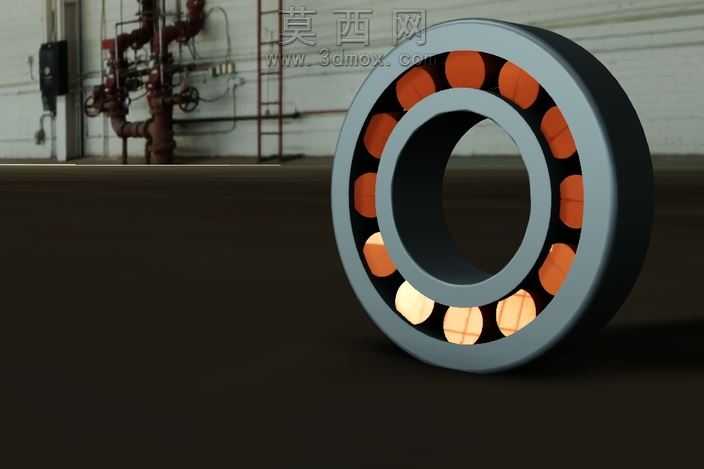

本作品为圆柱滚子轴承的三维数字化设计成果，建模阶段依托主流三维CAD软件完成全参数化结构搭建，首先根据滚动轴承的标准尺寸规范，依次构建内圈、外圈、圆柱滚动体、保持架四大核心组成部分，建模过程中严格遵循机械设计手册中关于滚子轴承的形位公差要求，对内外圈的滚道曲率、滚动体的圆柱度、保持架的兜孔间隙都做了精准的参数约束，确保各部件装配后不存在干涉问题，可完整模拟轴承的实际运转状态。渲染阶段采用了高对比度的视觉呈现方案，为不同部件赋予差异化的材质属性：内外圈与滚动体设置为高反光金属材质，还原轴承钢经过精加工后的金属光泽与表面质感，保持架采用醒目的红色工程塑料材质，既区分了不同功能部件，也清晰展现出保持架兜孔对滚动体的分隔定位结构，场景内添加了柔和的环境光与定向投影，通过阴影效果强化轴承的立体层次感，让整体结构的空间关系一目了然。设计过程中重点还原了滚子轴承的核心承载逻辑，通过合理的滚动体排布设计，保证轴承在承受径向载荷时，载荷可以均匀分布在每一个滚动体上，保持架的结构设计充分考虑了运转过程中对滚动体的引导作用，避免滚动体在高速运转时出现歪斜、相互摩擦的问题，整体模型结构完整，细节还原度高，既可以作为机械设计教学的演示素材，也能够为相关轴承产品的设计优化提供直观的三维参考，帮助设计人员快速理解圆柱滚子轴承的内部构造与装配关系。
