锥齿轮差速传动总成结构设计

项目分类:齿轮 发布时间:2022-03-28 ID:597540
  • 锥齿轮差速传动总成结构设计
  • 锥齿轮差速传动总成结构设计
  • 锥齿轮差速传动总成结构设计
  • 锥齿轮差速传动总成结构设计
  • 锥齿轮差速传动总成结构设计
  • 锥齿轮差速传动总成结构设计
  • 锥齿轮差速传动总成结构设计
  • 锥齿轮差速传动总成结构设计
  • 锥齿轮差速传动总成结构设计
  • 锥齿轮差速传动总成结构设计
  • 锥齿轮差速传动总成结构设计

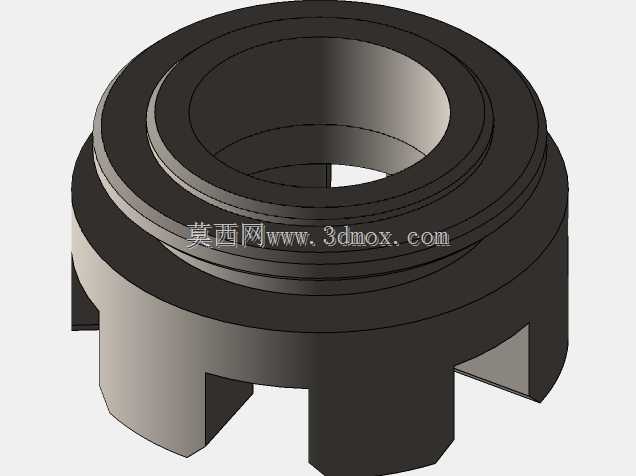

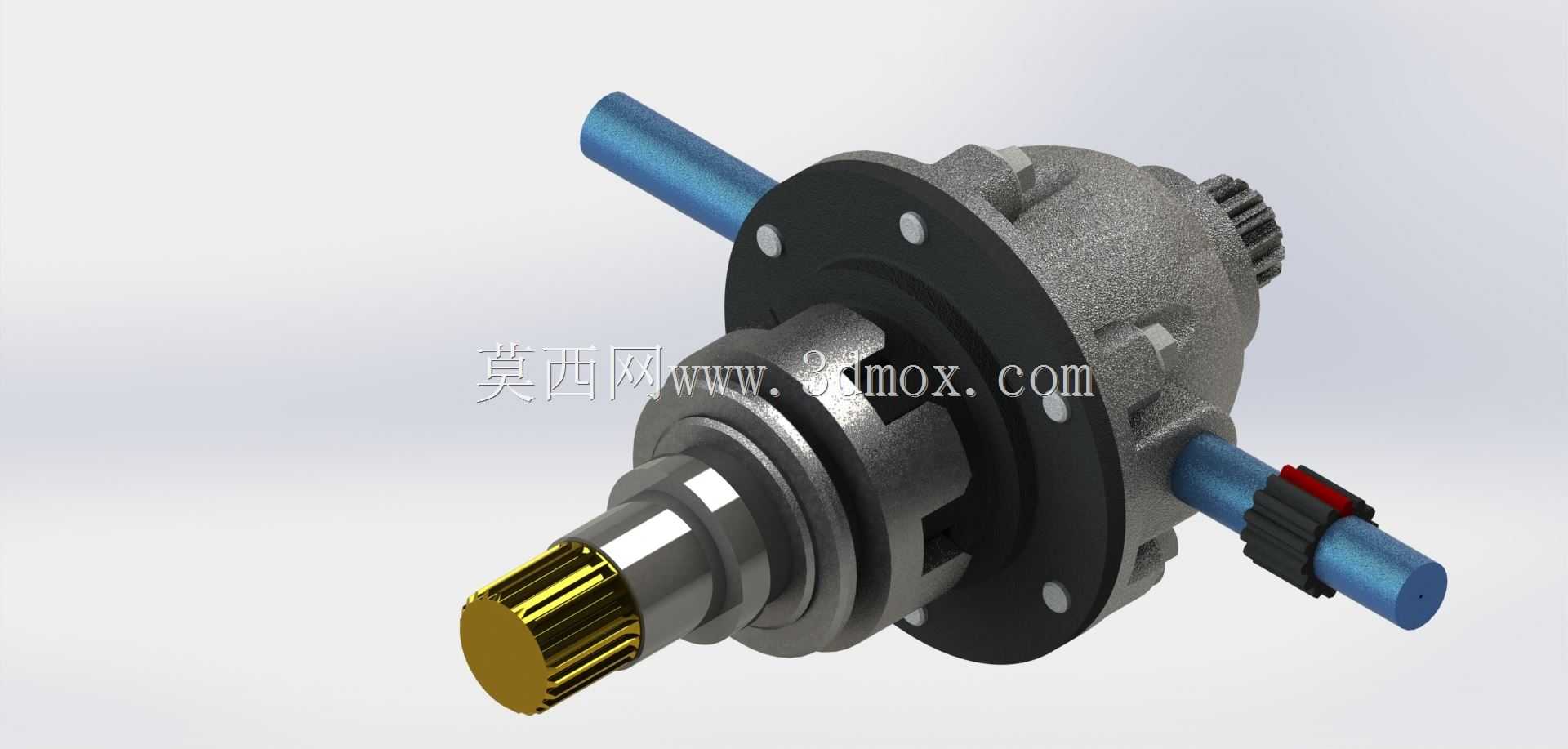

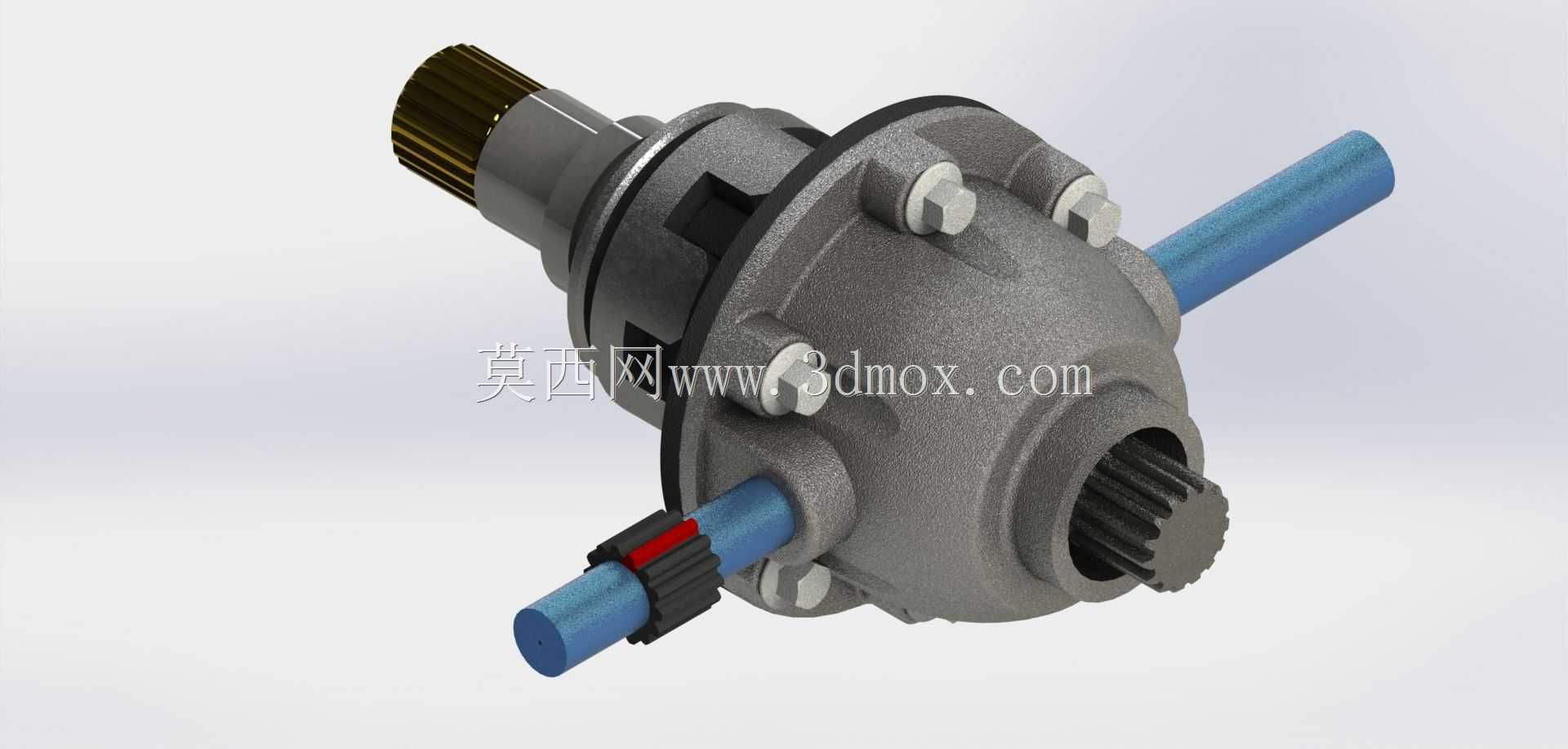

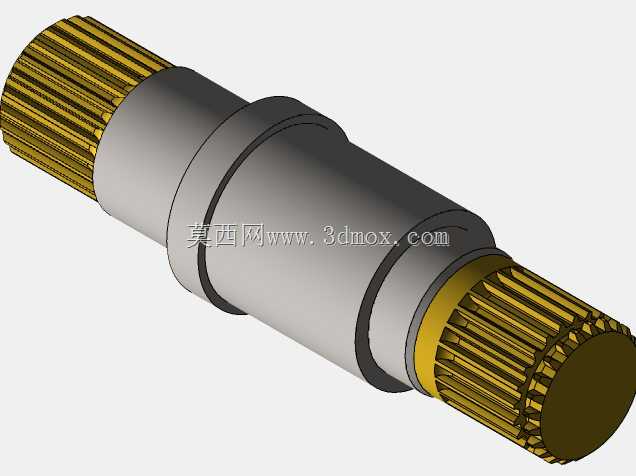

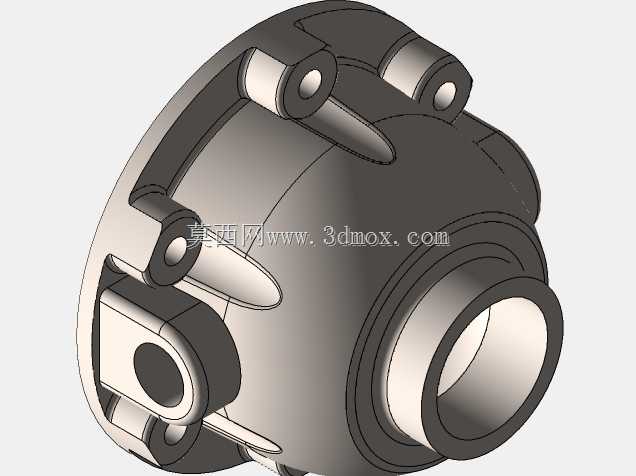

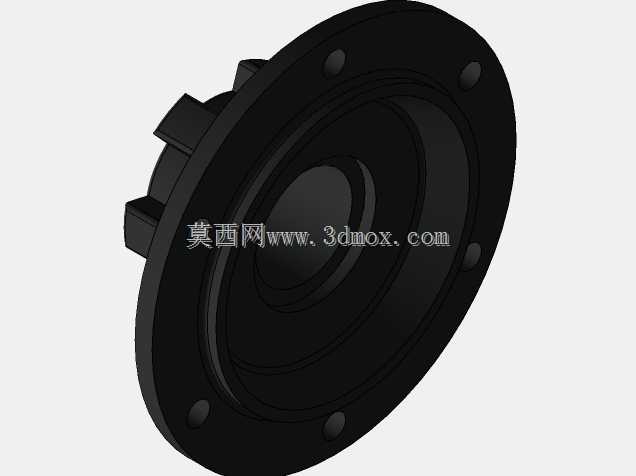

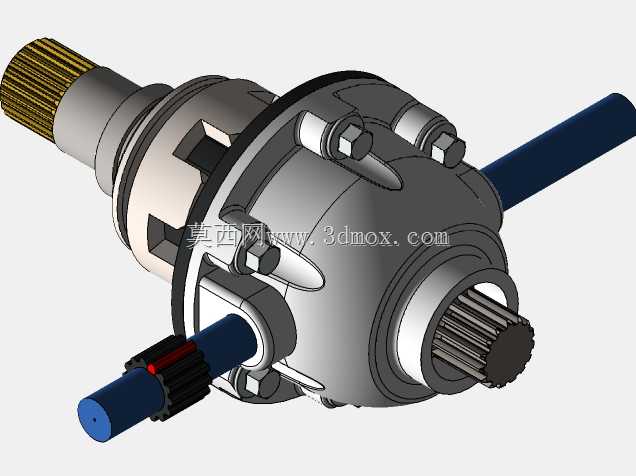

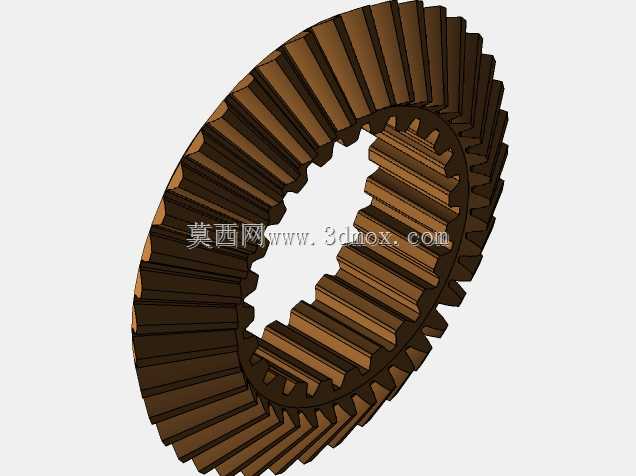

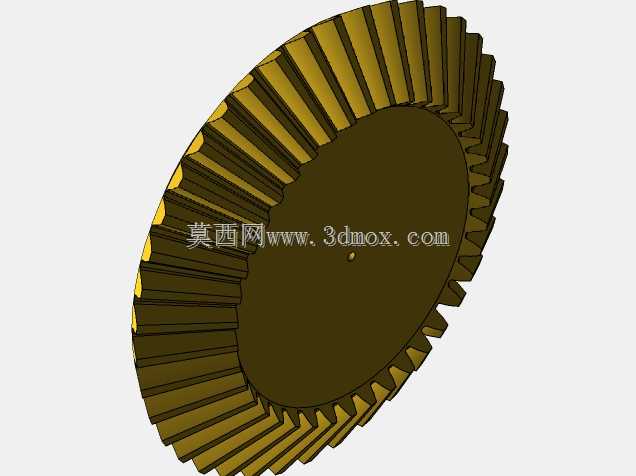

  这套差速传动结构主要面向小型轮式行走设备的动力分配场景,常见于小型代步车辆、轨道巡检小车、窄轨运输设备的驱动桥内部,核心作用是在动力输入轴持续输出扭矩的前提下,允许两侧输出轴以不同转速转动,抵消车辆转弯、路面起伏时两侧驱动轮的行程差,避免轮胎拖滑、传动件卡滞甚至轴系扭断的问题。从结构布局来看,该总成采用锥齿轮差速核心结构,壳体为剖分式铸铝结构,通过周向均布的内六角螺栓实现上下壳体的紧固连接,既保证壳体内部齿轮啮合的支撑刚度,也方便后期拆解维护、更换磨损的行星齿轮与半轴齿轮。动力输入侧采用花键轴结构,外花键参数匹配通用小型离合器或制动鼓的连接尺寸,输入轴通过深沟球轴承支撑在差速器壳体端盖位置,可承受径向载荷与部分轴向冲击,

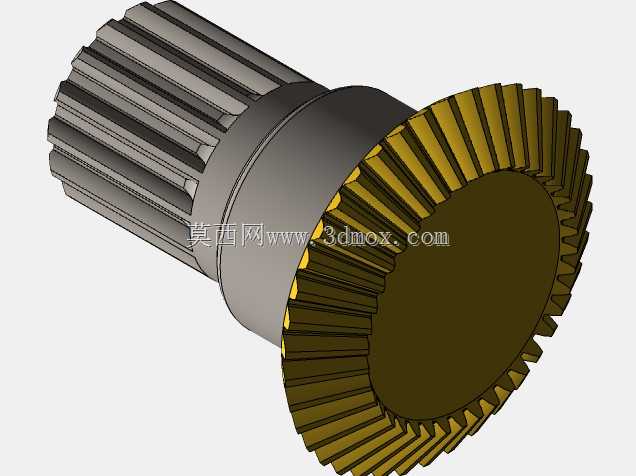

  适配行走设备频繁启停、变载荷的工况。两侧输出轴同样采用花键连接结构,蓝色标识的轴段为半轴配合段,伸出壳体的轴端预留了卡簧槽与锁紧结构安装位,可直接连接轮毂或轮边减速组件,无需额外加工转接结构。设计过程中优先考虑了安装边界的适配性,差速器壳体最大外圆直径控制在适配小型驱动桥桥壳的尺寸范围内,三个轴端的伸出长度预留了密封件、轴承的安装空间,壳体上的螺栓沉孔深度经过校核,紧固后螺栓头部不会突出壳体外圆,避免与桥壳内壁发生运动干涉。行星齿轮与半轴齿轮的啮合侧隙经过参数优化,既保证常温下齿轮传动无卡滞,也预留了齿轮受热膨胀的间隙,齿轮啮合面的润滑通过壳体上预留的油道实现,装配时可直接填充齿轮油,依靠齿轮转动的飞溅作用实现全啮合面润滑,

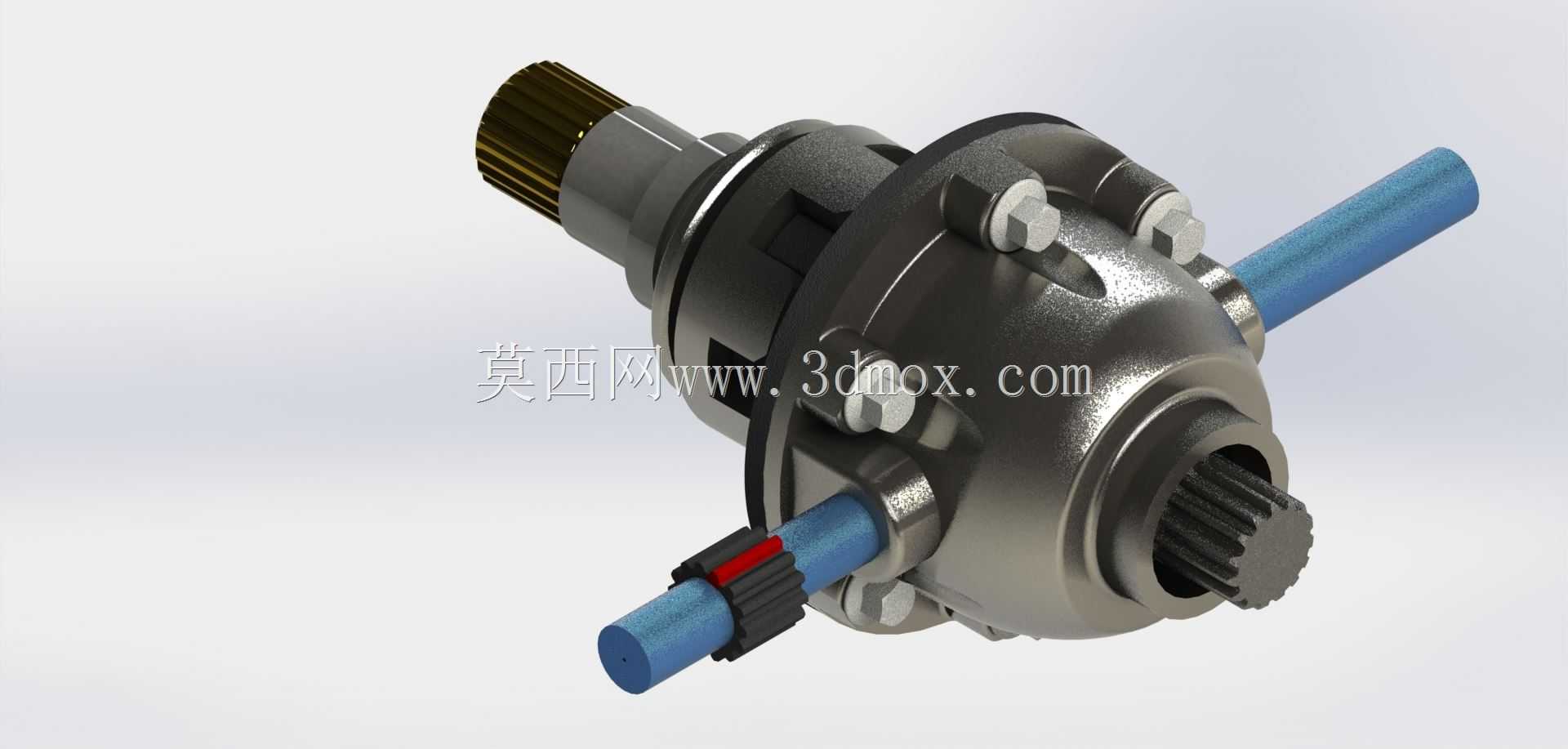

  无需额外设置强制润滑管路。其中一侧输出轴上设置的红黑标识锁紧结构,用于半轴轴向位置的限位,可抵消车辆急加减速时半轴产生的轴向窜动,避免齿轮啮合位置偏移导致的偏磨、打齿问题。整个差速总成的安装定位基准为壳体两端的轴承位外圆,装配时可直接压入驱动桥壳的轴承座孔,配合端盖实现轴向固定,无需额外设计复杂的定位工装,适配批量生产的装配工艺要求。在实际工况适配中,该结构可承受持续额定扭矩输入,满足小型行走设备平路行驶、爬坡、转弯的全工况动力分配需求,齿轮参数经过强度校核,在额定载荷下齿轮接触强度、弯曲强度均满足长期使用要求,壳体的壁厚设计兼顾了轻量化与抗冲击性能,可承受路面颠簸带来的瞬时冲击载荷,不会出现壳体开裂、轴承位变形的问题。
