剖分式滑动轴承座普卢默块结构设计

　　在带式输送机、矿山破碎设备、中小型风机、纺织机械这类长轴系传动场景中，轴系的径向支撑稳定性直接决定整套设备的运行寿命，普卢默块作为剖分式滑动轴承座的典型结构，是这类中低速重载传动场景里应用极广的支撑部件。不同于整体式轴承座拆装时需要沿轴向挪动整段轴系的繁琐，这款剖分式结构的轴承座在检修更换轴瓦时，只需要拆卸上盖连接螺栓即可完成操作，对于安装空间受限、轴上已经装配齿轮、带轮等其他零件的场景，能大幅降低现场运维的工作量。

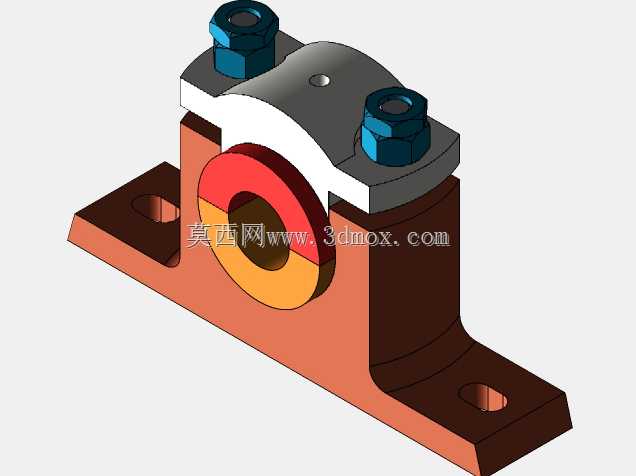

　　从结构设计逻辑来看，底座采用带两个安装沉孔的一体式铸铁基座，安装面做了铣平处理，保证和设备安装机架的贴合度，避免安装时出现虚位导致运行振动。基座和上盖的结合面采用阶梯止口定位，装配时不需要额外配做定位销就能保证上下轴瓦的同轴度，两个连接螺栓采用六角头带防松垫圈的结构，预紧后能抵消轴系运行时产生的径向冲击载荷，避免上下盖出现错位。轴瓦部分采用双剖分式结构，中间预留润滑脂存储腔，运行时可以通过上盖预留的注油孔补充润滑介质，在轴颈和轴瓦之间形成稳定油膜，降低转动摩擦阻力。

　　从安装边界来看，这款轴承座的底座安装孔中心距、轴瓦内孔直径、上盖顶部到安装面的总高度都适配常用的中低速传动轴系规格，安装时需要保证轴承座的安装平面水平度偏差不超过千分之一，轴瓦内孔和轴颈的配合间隙控制在轴径的千分之一到千分之一点五之间，预留合理的热膨胀空间，避免设备运行升温后出现抱轴故障。实际选型应用时，需要根据轴系的径向载荷、运行转速、工作环境温度匹配对应材质的轴瓦，重载冲击场景可以选用铜基合金轴瓦，常规常温场景选用巴氏合金轴瓦即可满足使用需求。

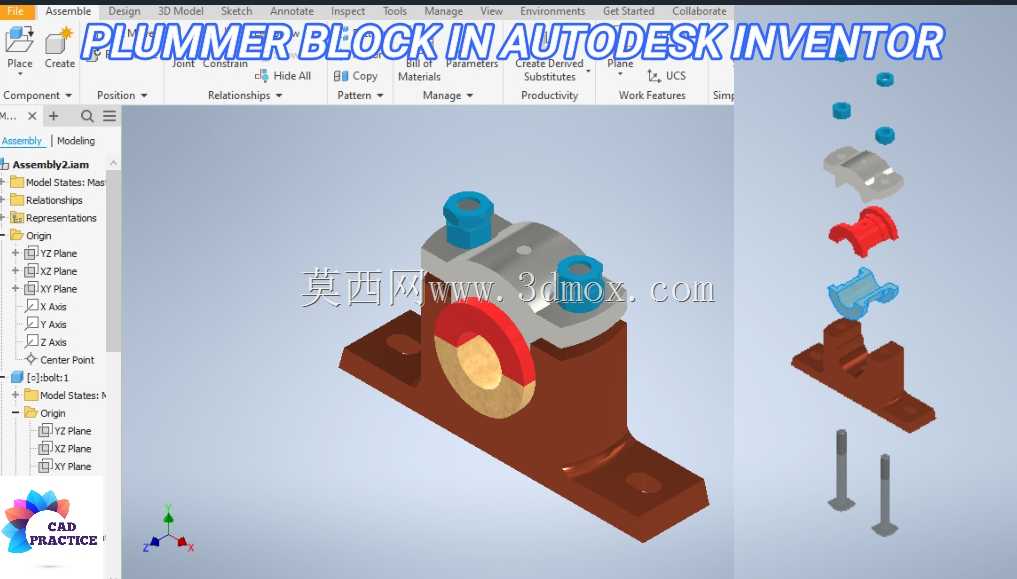

　　在三维建模过程中，这款模型完整还原了所有装配细节，包括螺栓的螺纹收尾、轴瓦的油槽结构、底座的铸造圆角、安装沉孔的倒角，所有配合面都做了贴合约束，既可以直接用于教学演示剖分式轴承座的装配关系，也可以作为非标设备设计时的选型参考模型，导入装配环境后直接匹配对应轴径即可完成轴系支撑部分的快速布局，减少重复建模的工作量。需要注意的是，这类轴承座仅承受径向载荷，不能用于承受较大轴向力的场景，如果轴系存在轴向窜动的可能，需要额外搭配轴向定位轴承使用，避免轴瓦端面出现异常磨损。
