SC8LUU箱式光杆直线轴承固定座结构

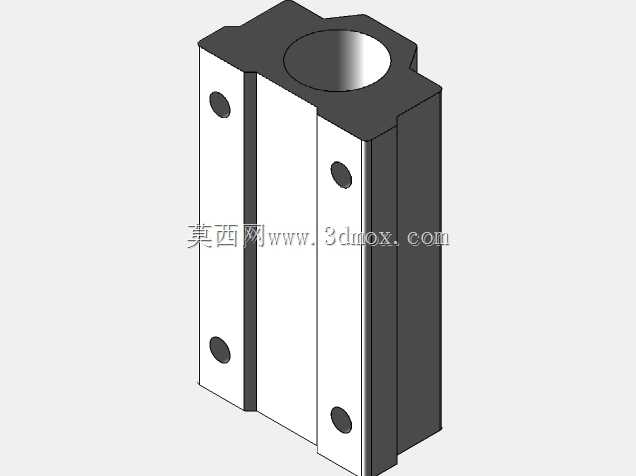

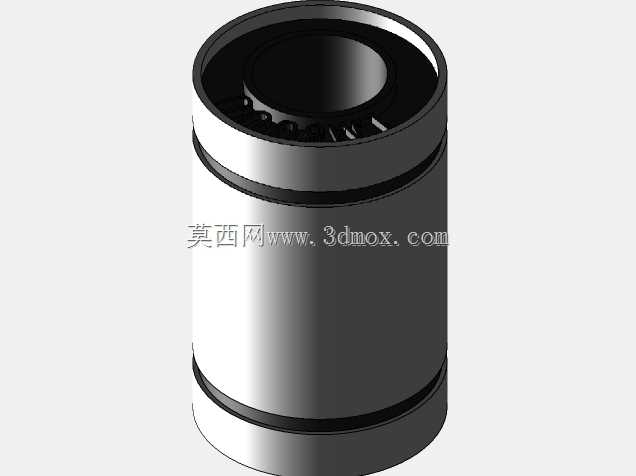

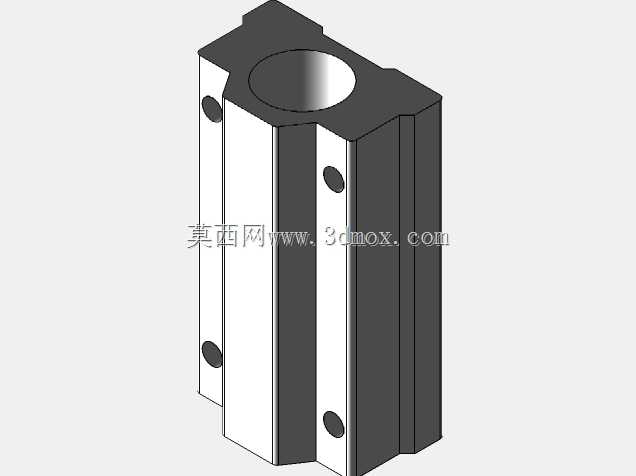

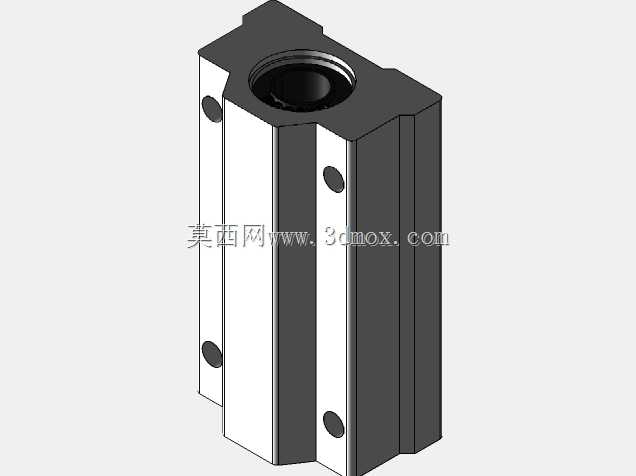

　　在做小型自动化滑台、3D打印运动轴、桌面级检测设备的直线导向结构选型时，这类箱式光杆轴承座是绕不开的基础支撑件，不同于开口型或法兰型的安装形式，SC8LUU规格的封闭箱式结构，核心是给8mm直径的淬硬光轴提供稳定的径向支撑，同时把滑动副的受力均匀分散到安装基准面上，避免光轴在长行程运动中出现挠度变形。从结构设计逻辑来看，这个轴承座采用分体式压装腔体，主体为铝合金切削成型的方箱结构，中间的通孔是直线轴承的安装位，过盈配合压入标准SC8LUU直线滚珠轴承后，两端靠轴承自带的密封圈挡住灰尘与切削碎屑，适合在有少量粉尘的车间装配场景使用。安装边界上，座体两侧对称分布的四个沉头安装孔，孔位间距匹配通用8mm光轴滑台的安装孔距，

　　不需要额外做转接板就能直接锁在铝型材或机加工安装板上，座体总宽度、高度的尺寸公差控制在±0.02mm范围内，保证安装后轴承内孔的轴线和安装基准面平行，不会出现光轴卡滞、滑动阻力不均的问题。实际应用中，这类轴承座常成对使用，分别固定在光轴的两端作为固定支撑，或是单个作为滑动座沿光轴做往复直线运动，比如在点胶机的Z轴升降结构里，两个SC8LUU轴承座上下排布固定在立板上，光轴穿过轴承内孔连接点胶头安装板，配合丝杆传动就能实现稳定的上下进给；在小型皮带输送机的张紧端调整结构里，也会用到这类轴承座来固定张紧辊的光轴，通过调整座体的安装位置来张紧输送皮带。设计建模的时候，要特别注意中间轴承安装孔的同轴度，以及安装沉孔的深度，

　　沉孔过深会导致螺丝锁附时压坏轴承外圈，过浅则会出现螺丝头突出干涉滑动部件的问题；座体侧面的减重槽不是随意开设的，是在保证整体结构刚性的前提下，减少座体自身重量，降低运动时的惯量，适合高速往复运动的工况。另外，座体两端的轴承挡边高度要匹配直线轴承的外圈台阶高度，压装后轴承不会在座体内出现轴向窜动，避免设备运行过程中轴承移位导致的运动精度下降，这类结构的建模难点在于安装孔位的对称度控制，以及轴承安装腔的尺寸公差匹配，建模时需要先确定安装基准面，再以基准面为参考推导所有孔位、腔体的位置尺寸，才能保证加工出来的零件能直接装配使用，不需要二次修配。
