适配8mm光杆的直线运动轴承结构

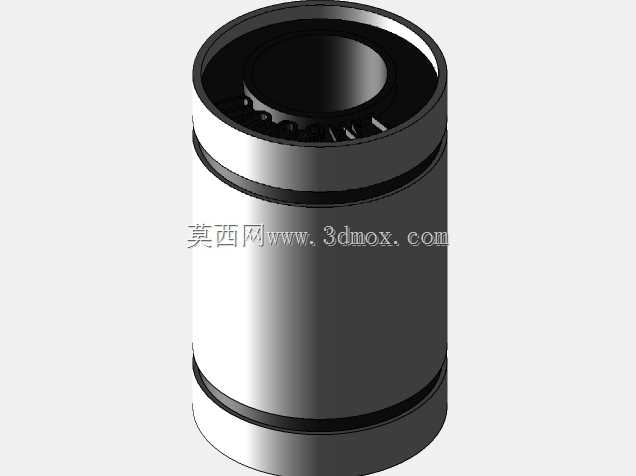

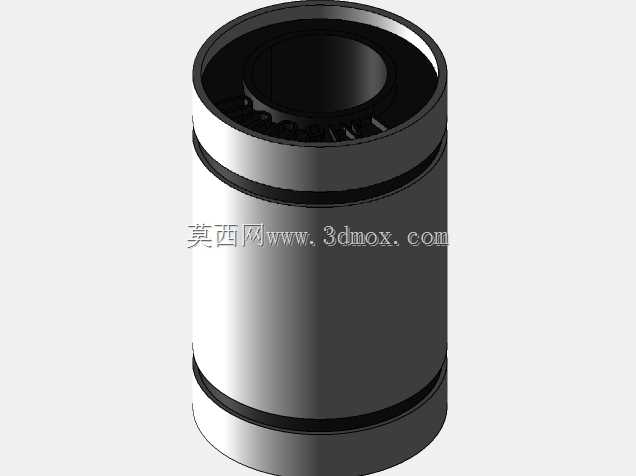

　　在桌面级3D打印设备的X/Y/Z轴运动模组、小型自动化点胶工位的滑台导向、桌面检测设备的探针位移机构里，这类适配8mm直径光杆的直线轴承是高频出现的导向承载零件。它的核心作用是为做往复直线运动的轴类部件提供低摩擦的滑动支撑，避免光杆在往复行程中出现径向晃动，保证运动轨迹的直线度误差控制在极小范围内。从结构设计来看，这款轴承采用圆筒式整体外形，外壳为金属基体，内部排布循环滚动体，将传统的滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，哪怕是小扭矩的驱动电机也能带动负载完成平稳的直线位移。安装边界上，轴承的外径与安装座的孔位采用过渡配合，装配时不需要额外的复杂锁紧结构，直接压入对应尺寸的安装孔即可完成固定，

　　两端的密封挡圈可以阻挡加工环境中的粉尘、碎屑进入滚动体循环通道，延长零件的实际使用寿命。做三维建模的时候，需要重点关注轴承内孔与光杆的配合间隙，间隙过大会导致运动过程中出现旷量，直接影响终端执行件的定位精度，间隙过小则会增大滑动阻力，甚至出现卡滞、抱死的情况。不同于带法兰的直线轴承款式，这款无法兰的圆筒款更适合安装空间紧凑的场景，比如3D打印机的滑块内部，不需要额外预留法兰的安装平面，能有效压缩运动模组的整体体积。实际选型应用中，这类轴承的额定动载荷适配小型轻量化负载，单根轴承可承载的径向载荷满足桌面级设备的运动需求，通常同一根光杆上会配对使用两个同型号轴承，进一步提升导向的稳定性，避免单支撑带来的偏转力矩影响运动平顺性。建模过程中还要还原内部滚动体的循环路径，以及外壳上的卡槽结构，这些细节直接决定了后续装配干涉检查的准确性，也能为后续做运动仿真提供真实的结构依据，避免设计阶段出现结构冲突导致的零件返工。
