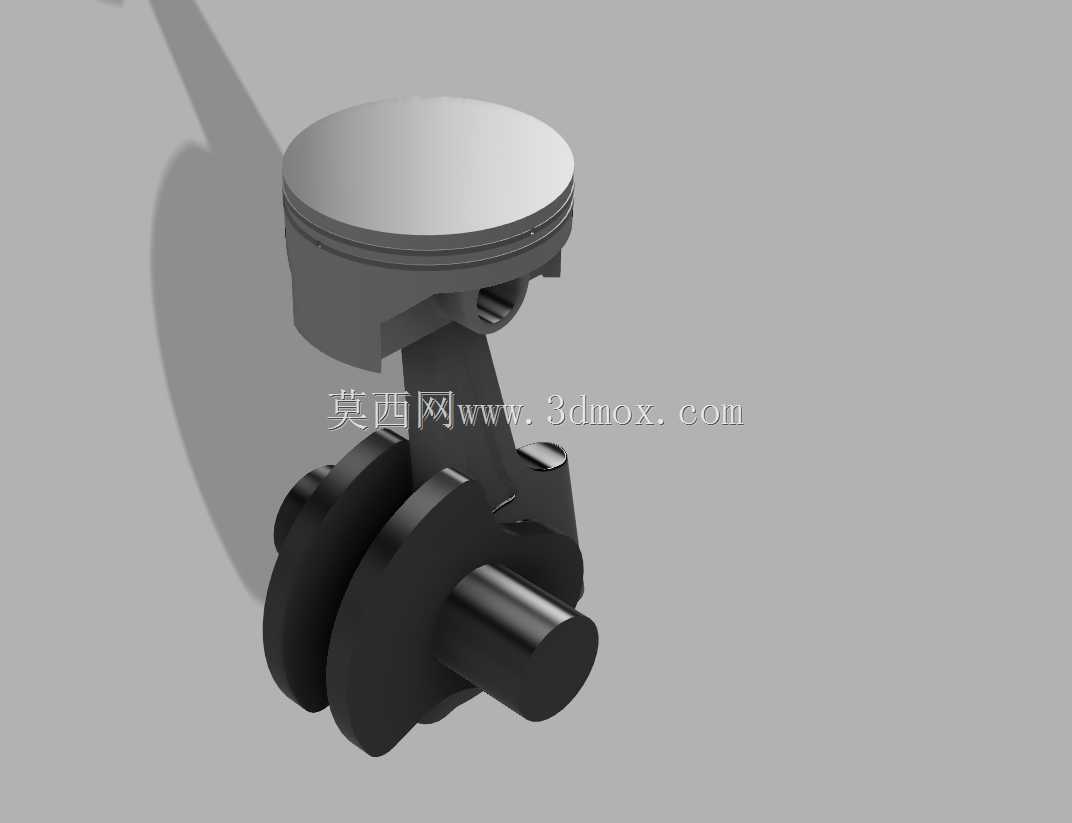

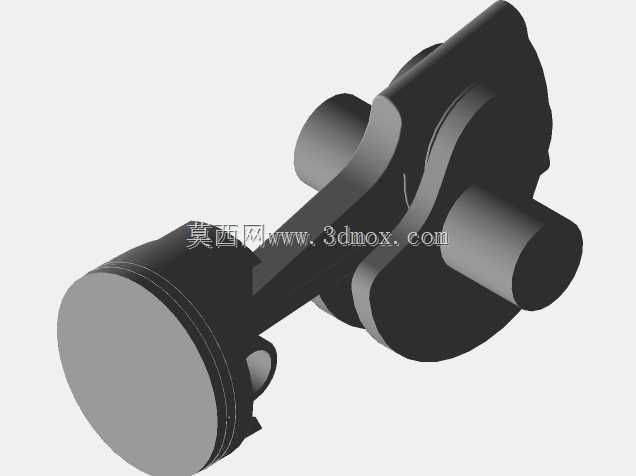

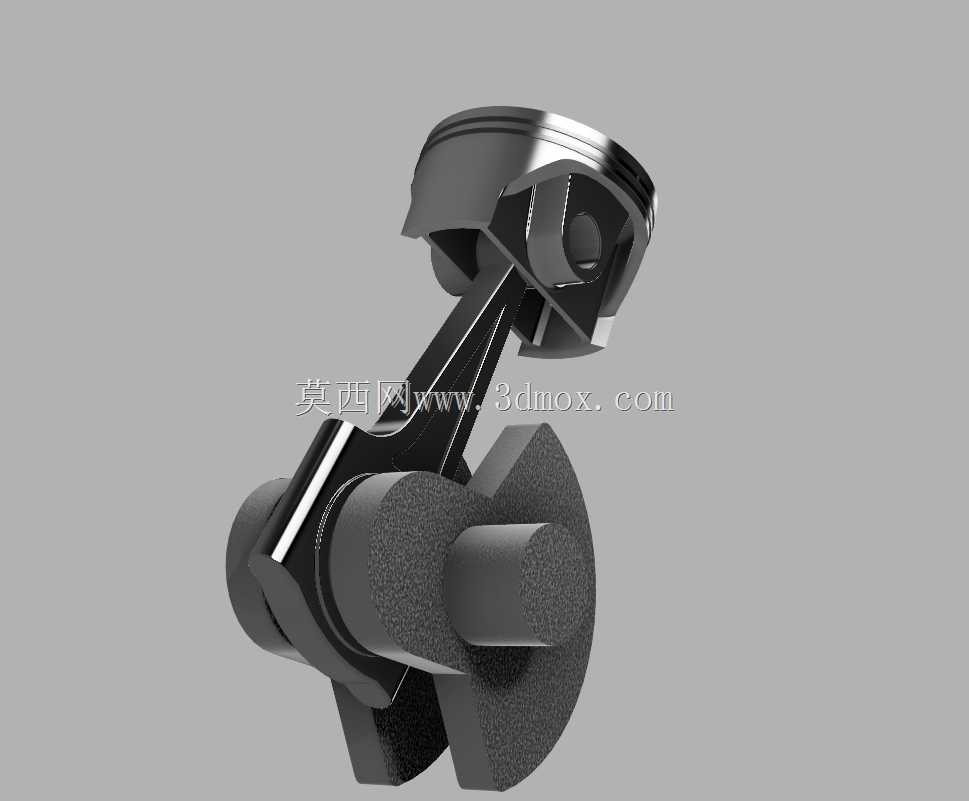

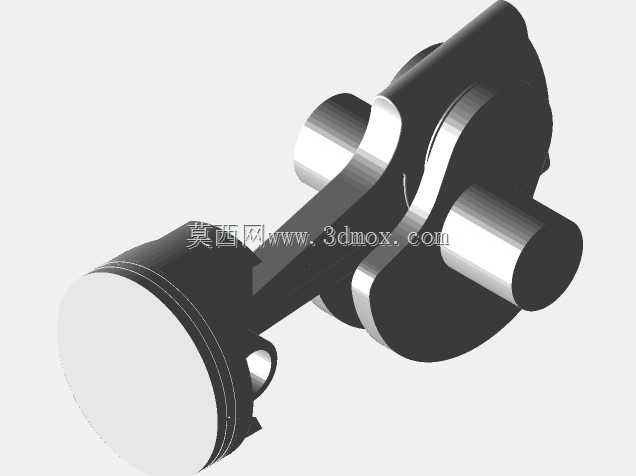

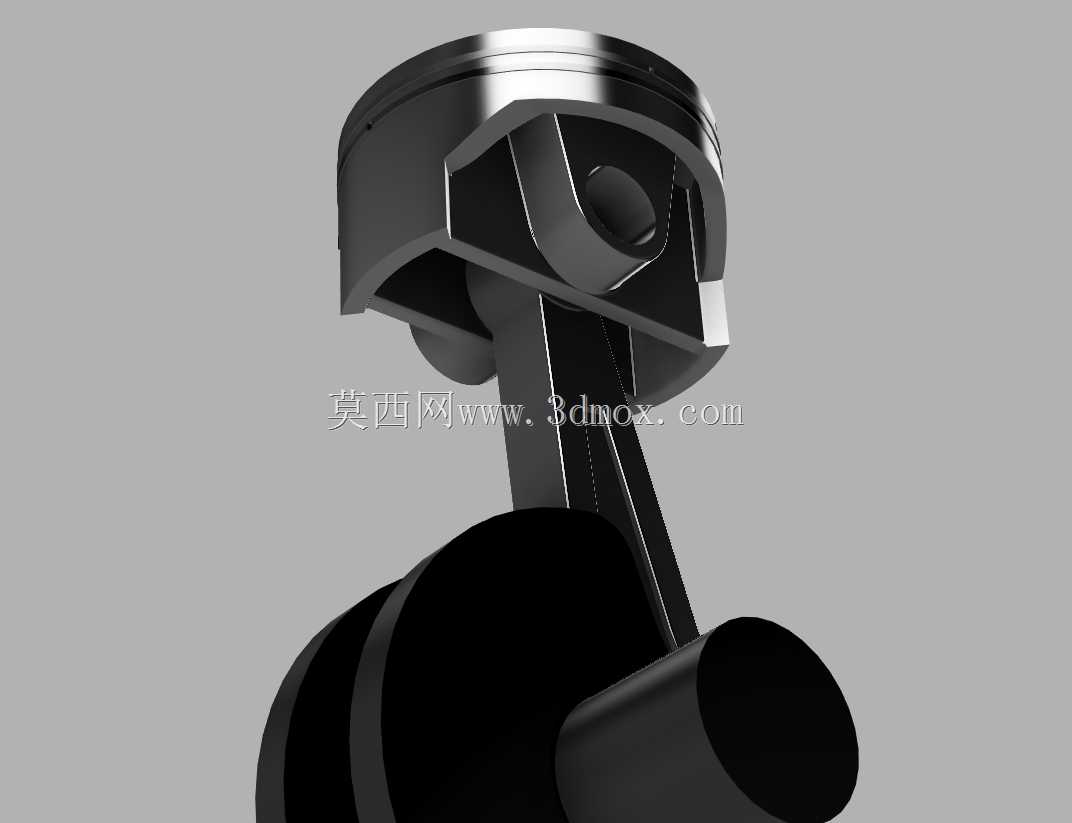

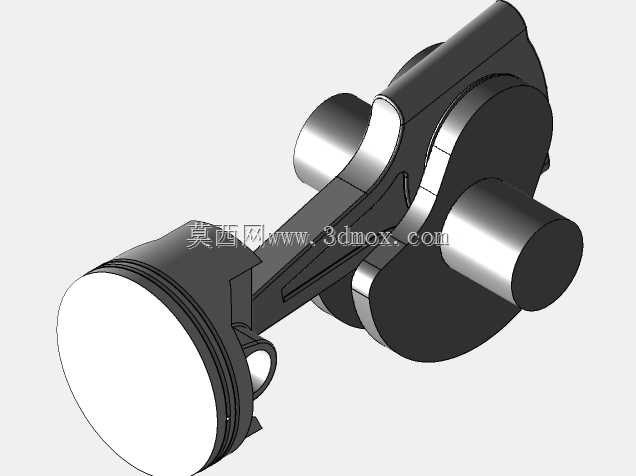

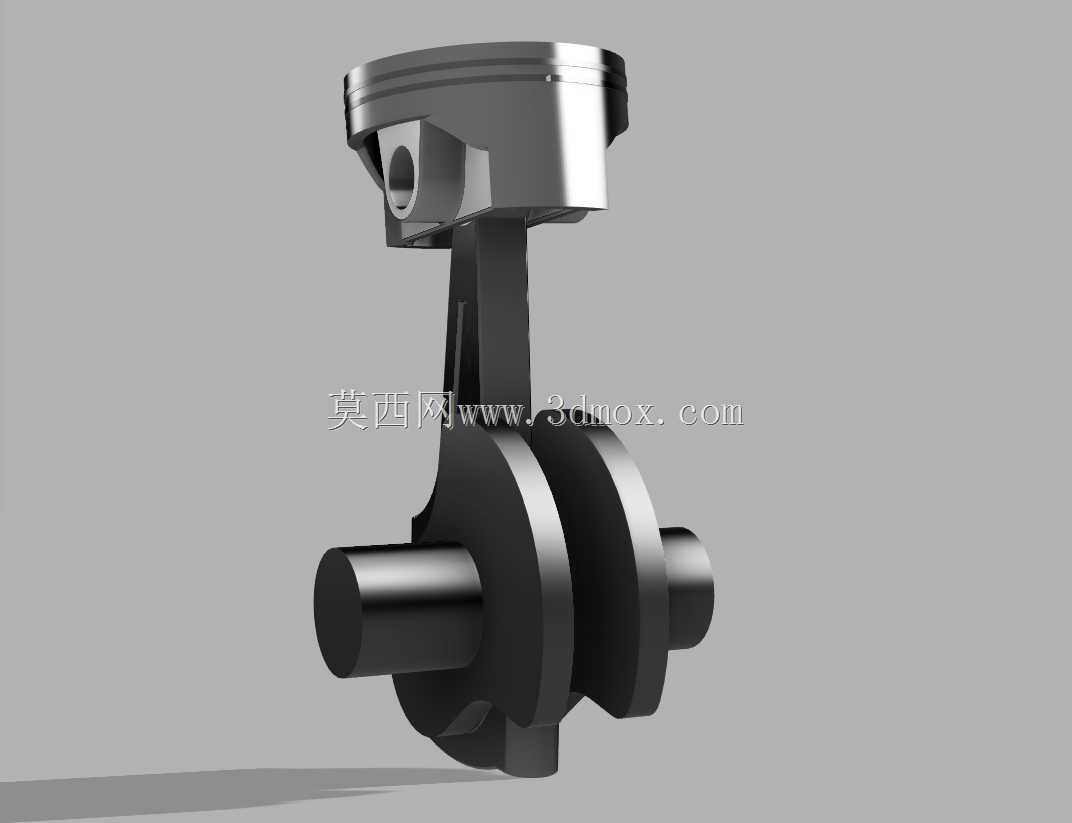

这套曲柄连杆活塞结构是内燃机核心动力转换单元,在实际工程应用中,承担着将活塞承受的燃气爆发压力转化为曲轴旋转扭矩的核心作用,广泛适配小排量通用动力、教学演示样机、小型动力设备的动力端结构参考。从功能实现逻辑来看,活塞头部的环槽结构用于安装气环与油环,分别承担燃烧室密封与缸壁润滑油刮除的作用,活塞销孔与连杆小头的配合需预留合理的热膨胀间隙,避免工作状态下热胀卡滞;连杆杆身采用工字形截面设计,在保证往复运动刚度与强度的前提下,尽可能降低往复运动惯量,减少曲轴运转过程中的动不平衡量。曲轴部分的平衡块结构与曲柄臂一体成型,用于抵消活塞连杆组往复运动产生的一阶、二阶惯性力,降低整机运转振动,主轴颈与连杆轴颈的过渡圆角做了圆弧处理,
避免应力集中导致的轴颈疲劳断裂,曲轴输出端的轴伸结构可直接连接飞轮或动力输出法兰,匹配不同负载端的安装需求。设计过程中优先考虑了各运动副的运动干涉校验:活塞运行到上止点时,活塞顶部与燃烧室下沿预留了足够的压缩余隙,连杆摆动到最大角度时,杆身与缸套下沿、曲轴箱内壁均保留了安全间隙,不会出现运动剐蹭;活塞销与连杆小头、活塞销座的配合采用全浮式设计逻辑,工作状态下销可在两处配合面间缓慢转动,使配合面磨损均匀,延长部件使用寿命。安装边界层面,这套结构的轴向定位依靠曲轴两端的主轴承座实现,缸套中心与曲轴主轴颈中心的垂直度公差需控制在0.02mm/100mm范围内,否则会加剧活塞环偏磨、连杆轴颈偏载的问题;活塞的行程与曲柄半径直接关联,
调整曲柄半径即可改变发动机排量与压缩比参数,适配不同动力输出需求的设计场景。在实际建模过程中,各部件的配合公差、运动行程参数均参考通用小排量内燃机的成熟设计取值,可直接用于教学演示模型搭建、小型动力装置的原理验证,也可作为内燃机结构设计的基础参考框架,后续可根据具体的排量、功率需求调整缸径、行程、连杆长度等核心参数,快速衍生出不同规格的动力端结构。
