交错轴斜齿轮传动组件结构设计展示

项目分类:齿轮 发布时间:2022-03-28 ID:597751
  • 交错轴斜齿轮传动组件结构设计展示
  • 交错轴斜齿轮传动组件结构设计展示
  • 交错轴斜齿轮传动组件结构设计展示

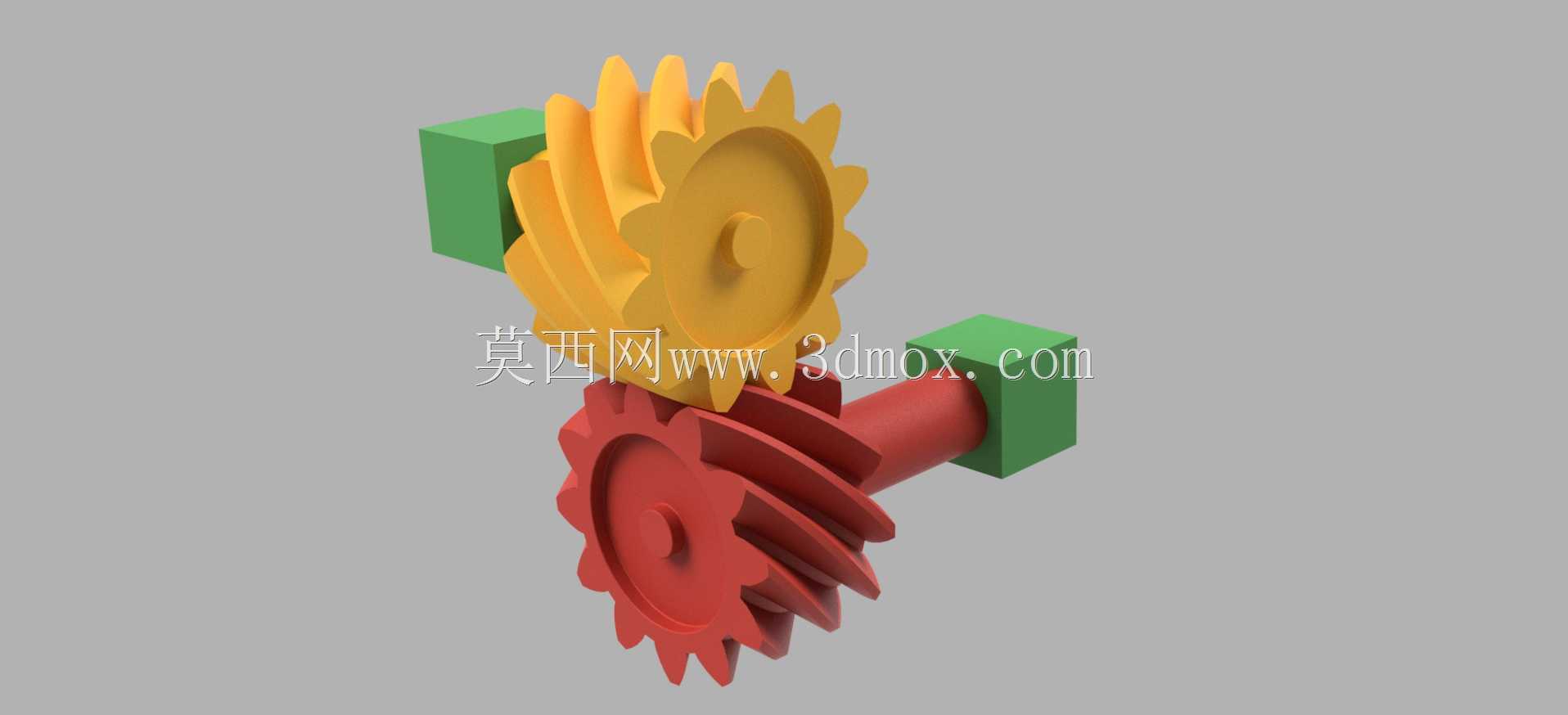

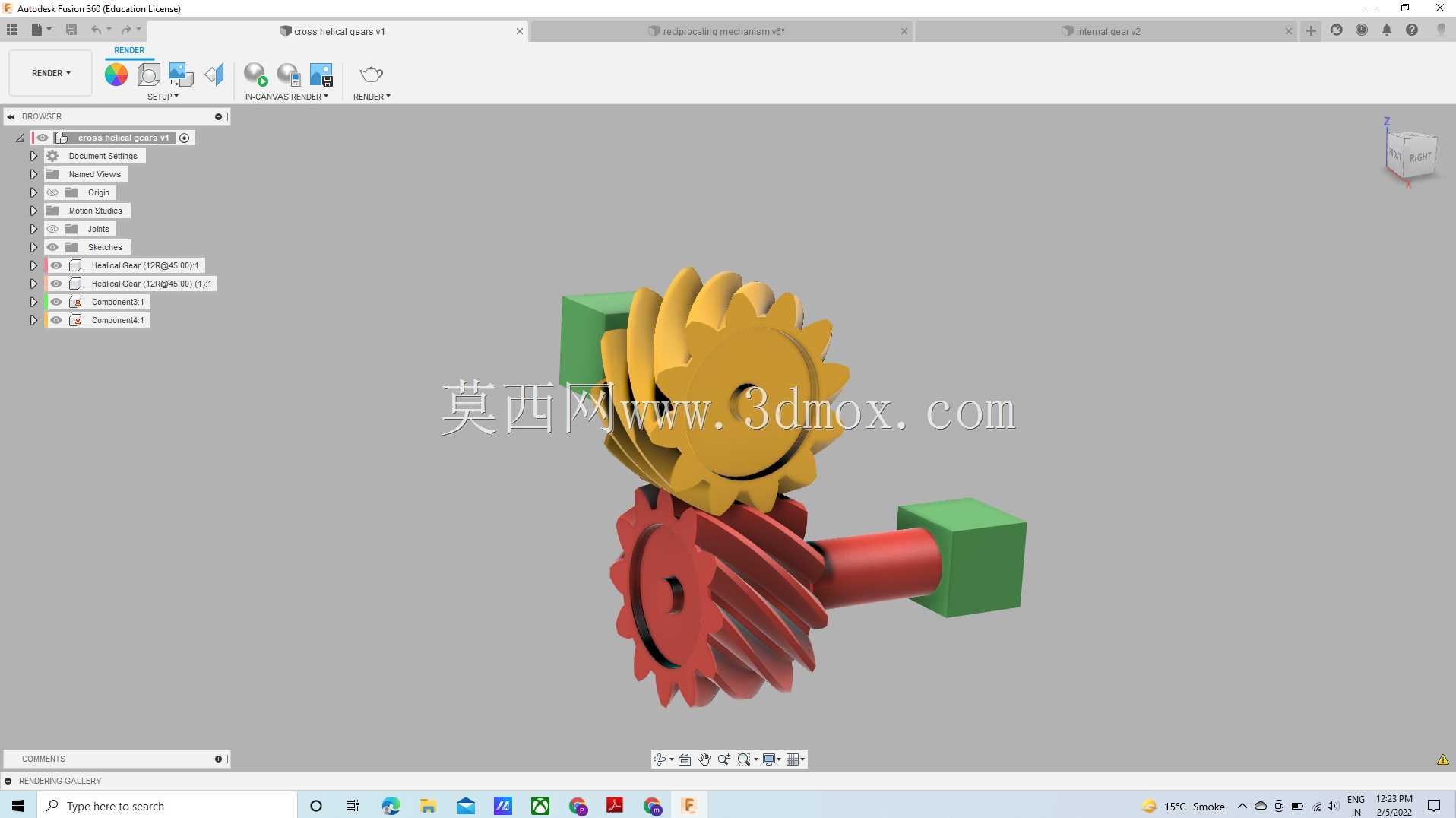

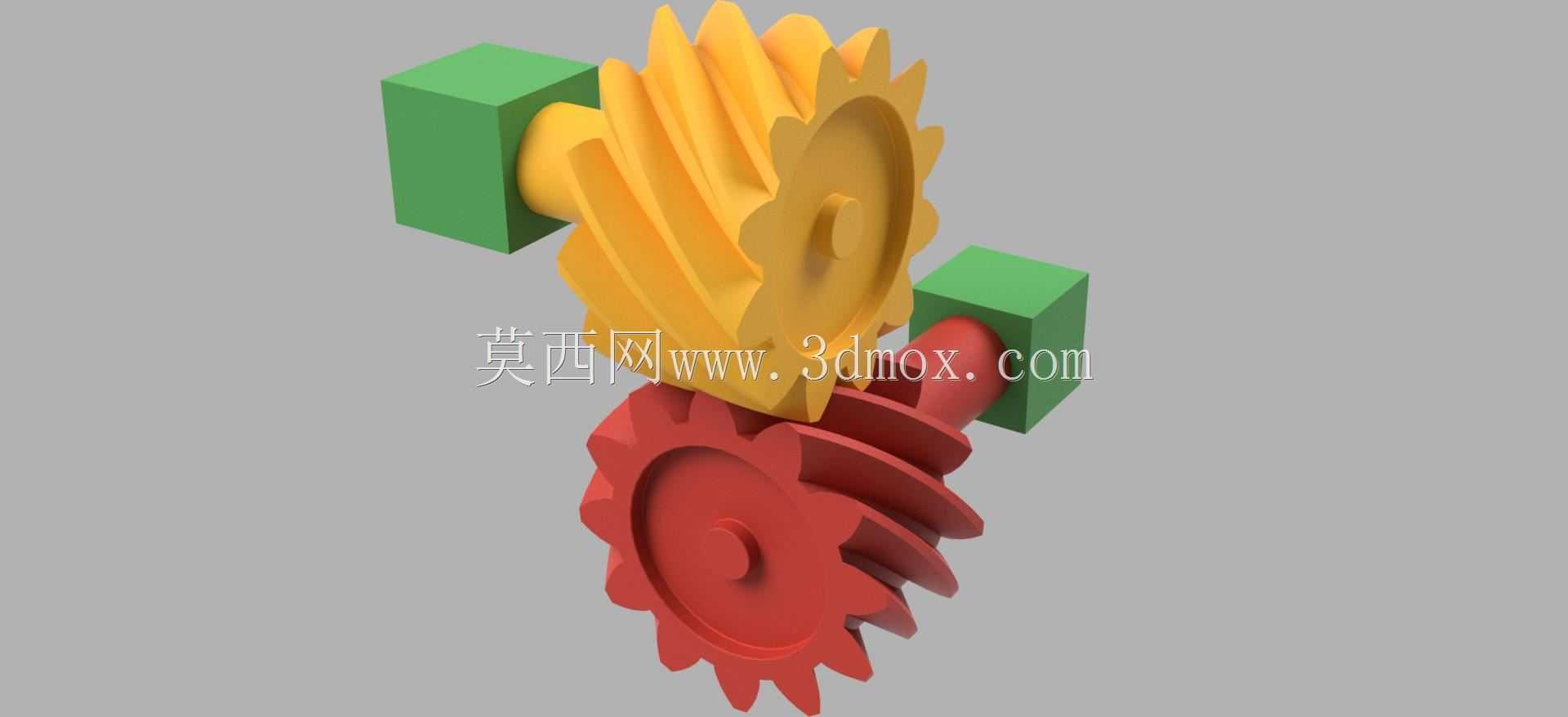

  在轻工自动化输送、小型精密仪器传动、包装设备进给机构这类需要在空间交错轴间传递动力的场景里,平行轴圆柱齿轮、相交轴锥齿轮都受限于安装轴的空间位置无法适配,交叉斜齿轮组正是针对这类非平行非相交轴的传动需求设计的传动构件。这类齿轮本质属于斜齿圆柱齿轮的特殊应用形式,两个轮体的轴线既不平行也不交汇,依靠轮齿齿面的螺旋啮合实现动力换向与传输,相比蜗杆蜗轮结构,它的传动效率更高,加工难度更低,适合中小功率、传动比要求不极端的交错轴传动工位。从结构设计逻辑来看,两个配对的斜齿轮需要保持一致的法向模数与法向压力角,这是保证轮齿正确啮合、避免卡滞与异常磨损的核心前提,螺旋角的取值则根据两轴的空间交错角度计算确定,

  通常会选取15度到25度之间的螺旋角,兼顾啮合重合度与轴向力的平衡,避免轴向载荷过大导致轴承过早失效。轮体的齿部采用渐开线齿形,加工时可通过滚齿工艺一次成型,齿面粗糙度控制在Ra1.6以内,降低啮合过程中的摩擦损耗与运行噪音。配套的安装轴段设计有标准的轴肩定位结构,可直接适配常规深沟球轴承或角接触轴承的安装尺寸,端部的方形安装基座预留了螺栓固定孔位,安装时可直接通过螺栓将组件固定在设备的安装基板上,不需要额外设计定制转接支架,能有效缩短设备的装配调试周期。实际运行过程中,两个齿轮的啮合接触为点接触形式,相比线接触的平行轴斜齿轮,它的承载能力相对有限,因此更适合载荷平稳、冲击小的传动工位,比如小型传送带的动力换向、检测仪器的进给传动、

  小型包装设备的送料机构等场景。设计建模时需要重点校验轮齿的啮合侧隙,侧隙过小会导致轮齿受热膨胀后卡滞,侧隙过大则会出现传动回差,影响传动精度,通常会根据工作环境温度区间、齿轮加工精度等级预留0.02到0.05mm的法向侧隙,同时要校核轴段的挠度,避免轴受载变形后轮齿偏载,造成局部齿面过度磨损。整个组件的外形轮廓紧凑,安装边界规整,在设备布局时不需要预留过大的避让空间,能有效提升设备内部的空间利用率,适配紧凑化设计的小型机械设备需求。
