内啮合齿轮传动副结构三维设计

　　这套内啮合齿轮结构的设计，最初是针对小型自动化设备里紧凑空间的动力传递需求展开的，做结构选型的时候最先考虑的就是安装边界的限制——常规外啮合齿轮组需要两个齿轮的中心距留出足够空间，而设备内部留给传动机构的径向安装空间不足80mm，轴向预留空间也只有35mm，外啮合方案根本塞不进去，才转向内啮合结构的设计。从功能特性上看，内齿轮是在环形构件的内径上加工轮齿，和配套的小直径外齿轮啮合时，两个构件的旋转方向一致，相比外啮合结构，相同传动比下中心距能缩小40%以上，刚好适配紧凑安装空间的要求，而且内啮合的轮齿接触是凹面与凸面的贴合，接触应力比外啮合低30%左右，相同模数和齿宽下能传递更大的扭矩，运行过程中的滑动摩擦占比更小，

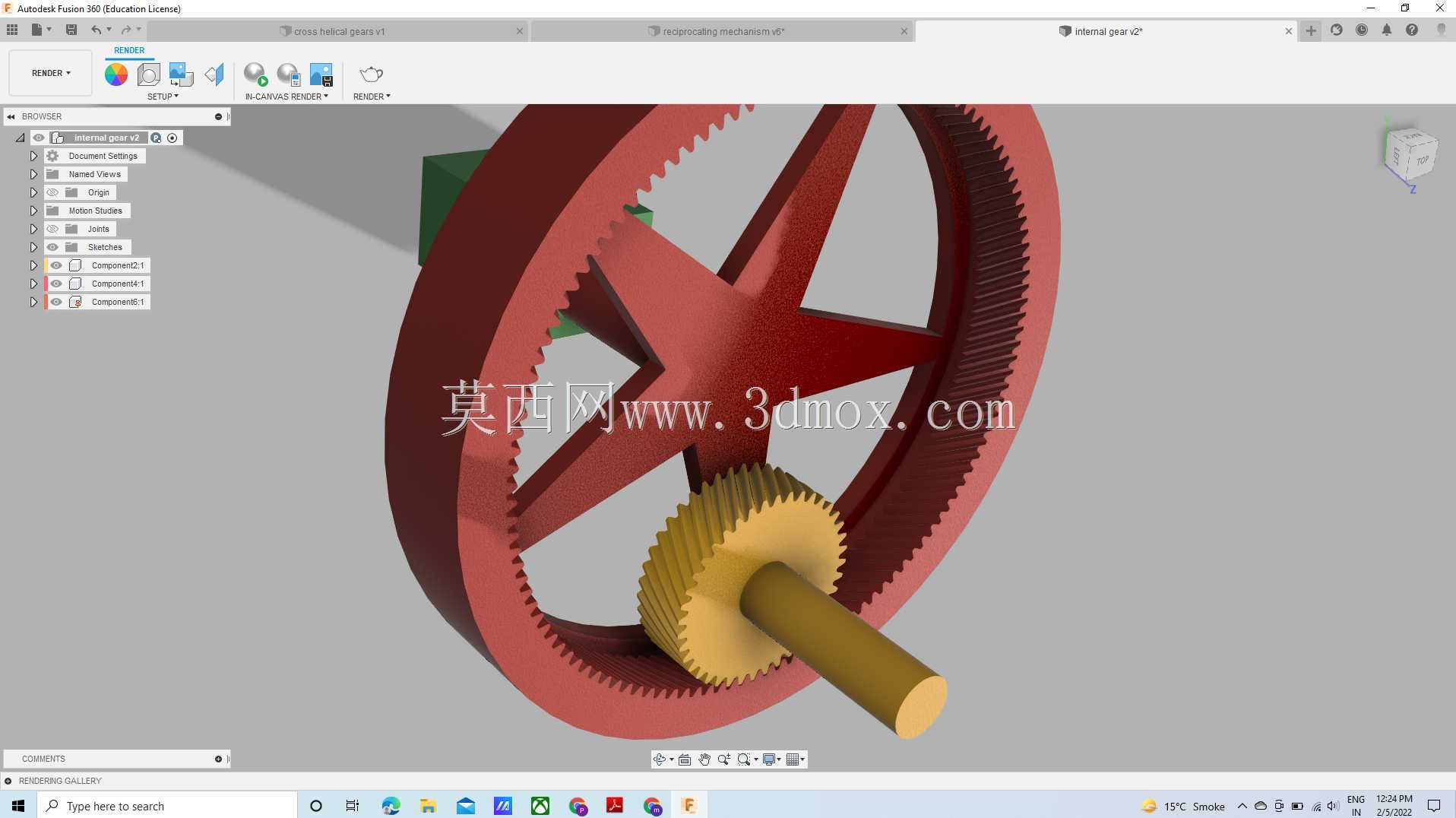

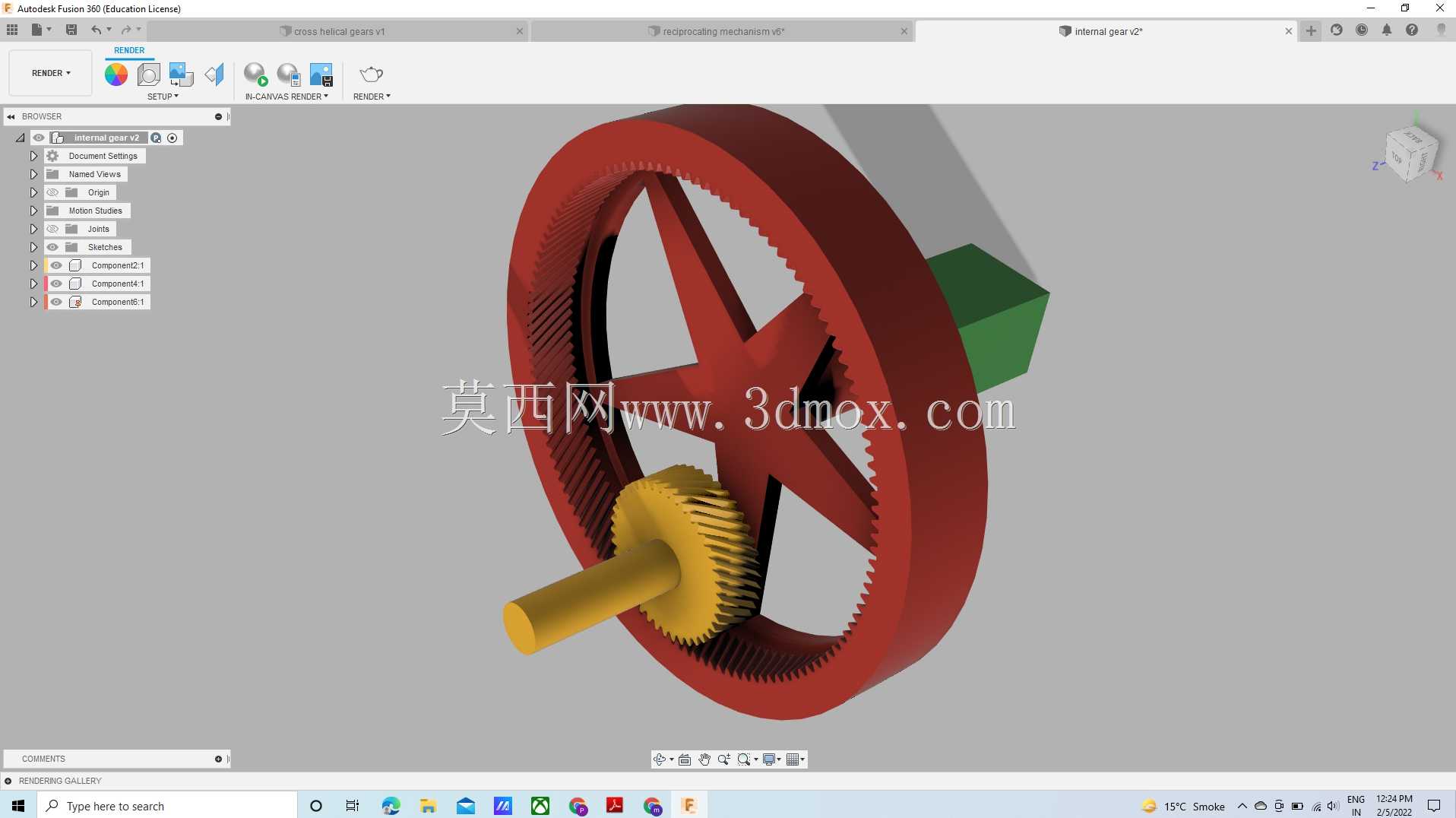

　　传动效率能稳定保持在96%以上，长期运行的磨损量也更低。设计过程中最先确定的是啮合参数，模数选1.5，压力角取标准20度，内齿轮的齿顶圆直径控制在72mm，齿根圆直径64mm，配套外齿轮的齿顶圆直径24mm，齿根圆直径19.5mm，变位系数选0.2来避免内啮合容易出现的根切和齿顶干涉问题，轮辐部分没有做实心结构，而是采用了五角星式的辐条设计，在保证轮体整体刚性的前提下，把整体重量降低了42%，也减少了转动惯量，启停阶段的动态响应速度更快。实际应用场景里，这类内齿轮结构常出现在小型行星减速模块、内差速传动机构、简易副传动单元里，比如小型输送线的末端减速、桌面级自动化设备的工位动力传递、小型阀门的驱动传动结构都能用到。安装边界上，

　　内齿轮的外圆做了2mm的定位止口，和安装基座配合时能保证同轴度误差控制在0.02mm以内，配套外齿轮的轴孔直径设计为6mm，采用平键连接传递扭矩，轴向通过轴用挡圈限位，不需要额外设计复杂的轴向固定结构。建模过程中特意做了啮合干涉检查，在全齿宽啮合的状态下，齿侧间隙留了0.08mm，既保证传动过程不会出现卡滞，也能把回程误差控制在允许范围内，轮齿的齿向修形量取0.01mm，抵消安装时微小的角度偏差带来的偏载问题，避免长期运行出现局部齿面磨损。和外齿轮不同，内齿轮的轮齿加工在实际生产中通常采用插齿工艺，建模时特意把齿根的过渡圆角做成R0.3mm，和插齿加工的刀具圆角匹配，避免设计结构和加工工艺脱节，生产时不需要额外定制特殊刀具，

　　用标准插齿刀就能完成加工，降低加工成本。轮辐和齿圈的连接位置做了R2的过渡圆角，减少应力集中，在承受冲击载荷的时候，连接位置不会出现应力断裂的问题，整体结构做了动平衡校核，额定转速1200rpm下的不平衡量控制在G2.5等级，满足中低速传动的运行要求。
