基于热电效应的废气发电换热装置

　　这款换热装置的核心设计逻辑，是围绕工业尾气、内燃机排气这类带废热的流体场景做能量回收，区别于常规仅做介质间热量传递的换热设备，它在换热流道的基础上集成了热电转换的安装位，能把流体携带的中低温余热直接转化为可利用的电能，适配分布式小型余热回收场景，比如小型内燃机排气端、工业炉窑局部尾气支路这类没有条件搭建大型朗肯循环余热回收系统的点位，不需要额外配置复杂的工质循环管路，就能实现低品位热能的就地转化利用。

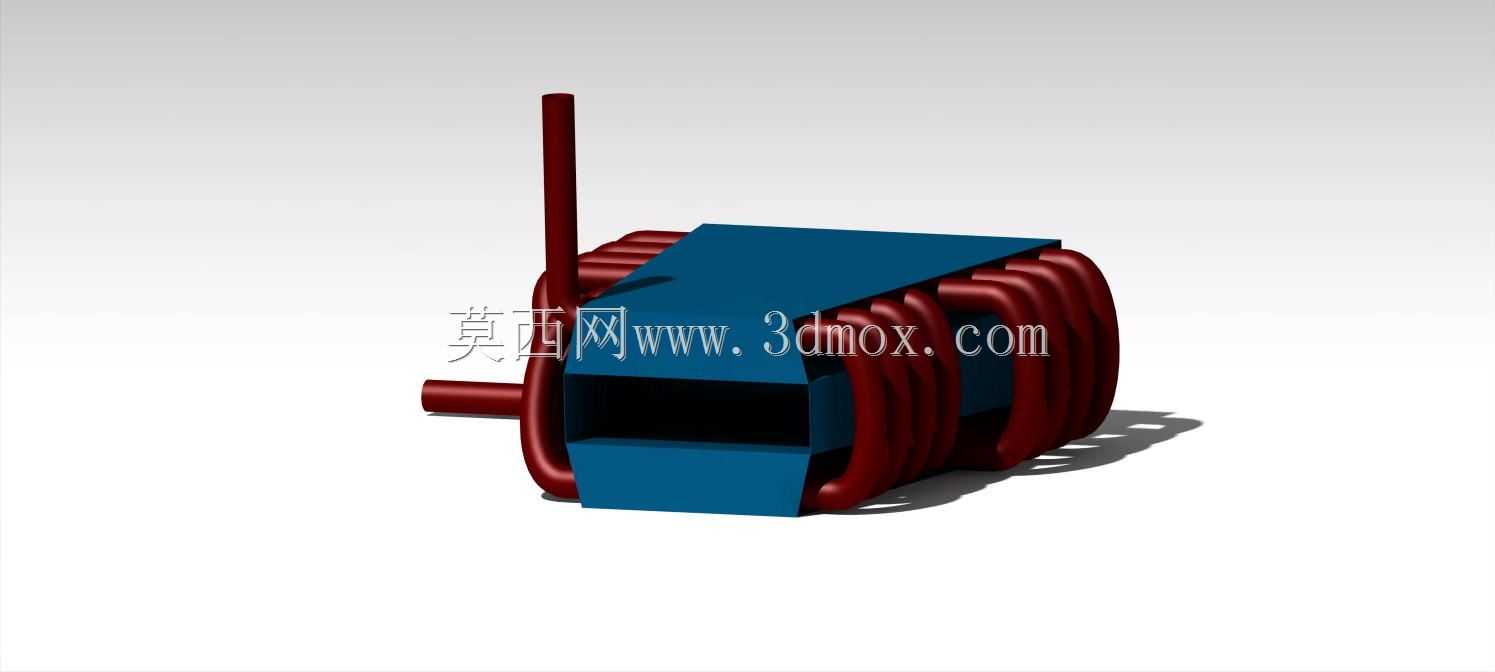

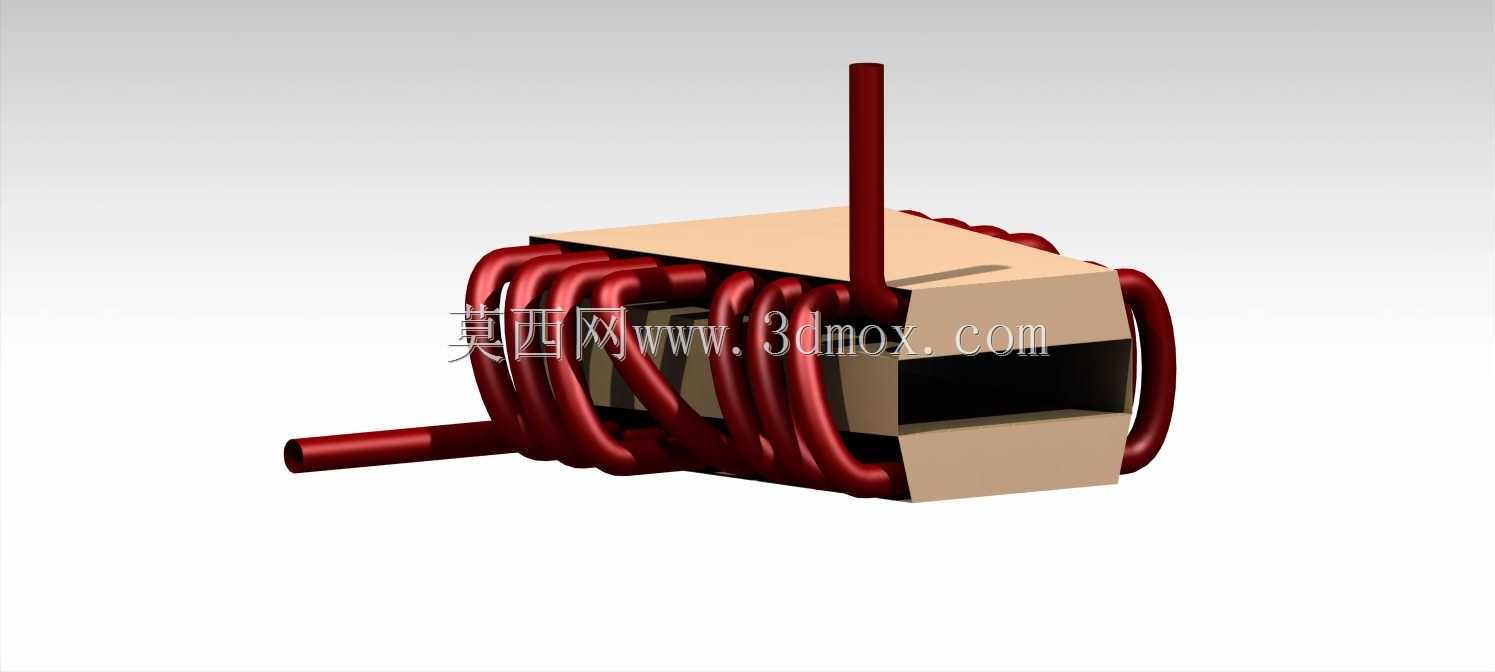

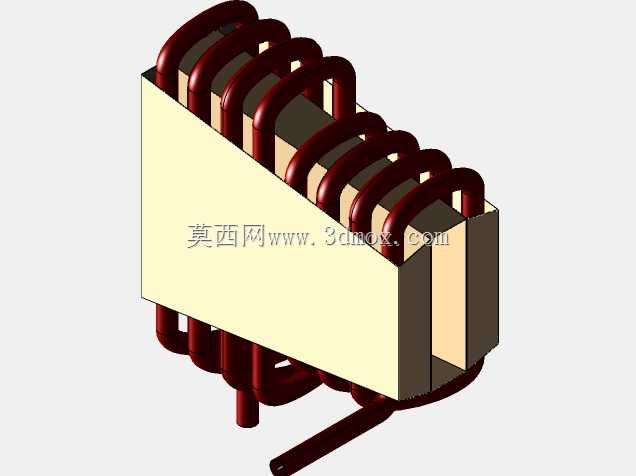

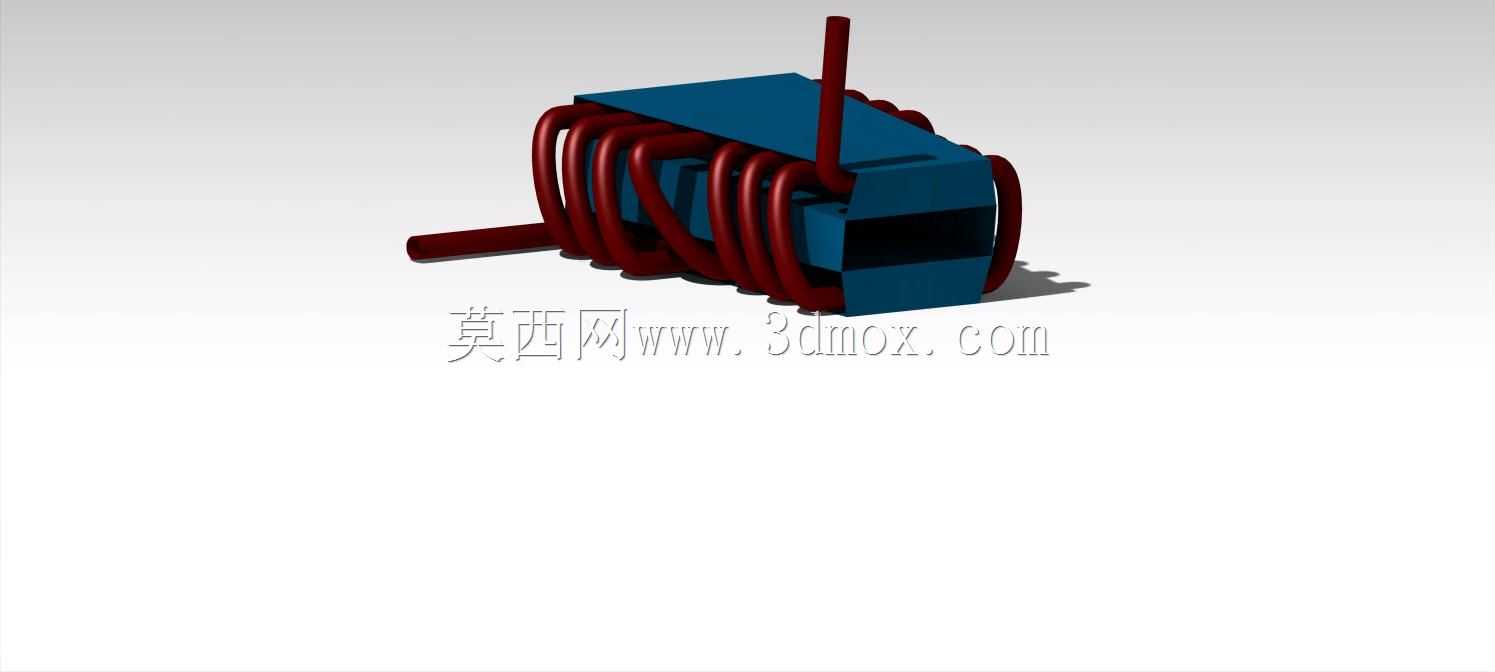

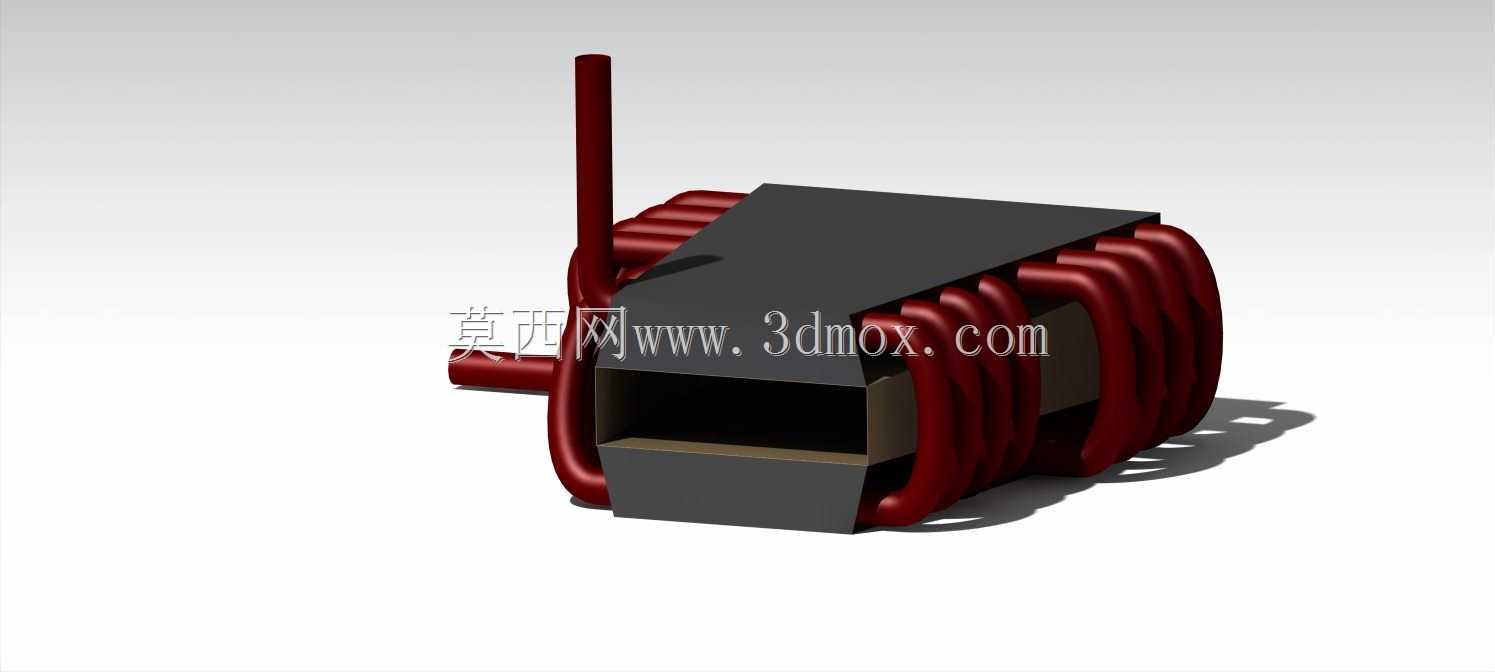

　　从结构布局来看，装置采用盘管式流道搭配中心换热基体的设计，红色盘管构成废热流体的流通路径，流体从一端接口进入后，沿螺旋盘管绕流中心基体，全程和基体保持充分的接触面积，延长热交换的接触时长，保证热量能持续传递到基体表面；中心基体为热电转换模块提供平整的安装面，冷热端分别贴合换热侧与散热侧，避免出现安装间隙带来的接触热阻损耗。进出管路采用同管径的圆管接口，能直接和常规通径的排气、废热输送管路对接，不需要额外做变径转接，安装时只需保证流体流向和盘管走向匹配，就能让流体在盘管内形成稳定的湍流状态，避免层流导致的换热效率下降。

　　设计过程中重点平衡了换热效率与结构紧凑性，螺旋盘管的弯曲半径、圈数经过匹配计算，既保证足够的换热接触面积，又不会让流体沿程阻力过大影响上游设备的正常排气；中心基体的尺寸控制在适配常规小功率热电模块的安装范围，整体外廓没有突出的异形结构，安装时不需要预留过大的操作空间，可直接固定在设备旁的支架上，不需要额外做复杂的基础改造。盘管与基体的接触位置采用紧密贴合的装配方式，减少接触热阻，保证废热流体的热量能快速传导到热电模块的热端，而冷端可根据使用场景搭配自然散热或者强制风冷结构，维持热电转换所需的温差条件。

　　在实际使用中，这类装置不需要复杂的运维操作，流道结构简单不易积灰堵塞，适配含少量颗粒物的废气场景，只要定期检查接口密封性就能长期稳定运行，输出的电能可直接供给周边的低功耗传感器、小型监测设备使用，减少外接供电线路的布设成本，尤其适合野外作业的小型动力设备、分散布置的工业尾气排放点位，在不影响原有设备正常运行的前提下，实现废热资源的回收利用，降低整体的能源消耗。
