拉杆连接用转向节接头结构设计

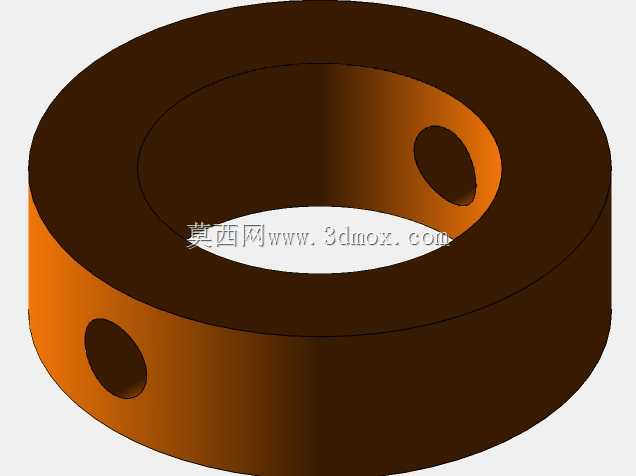

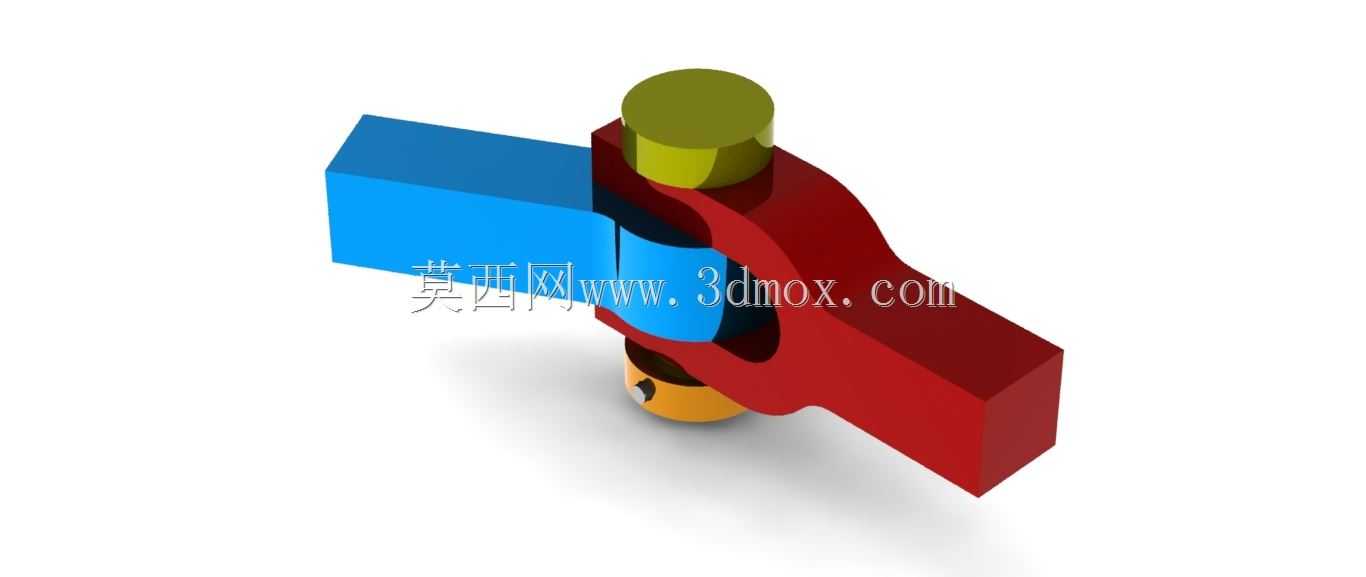

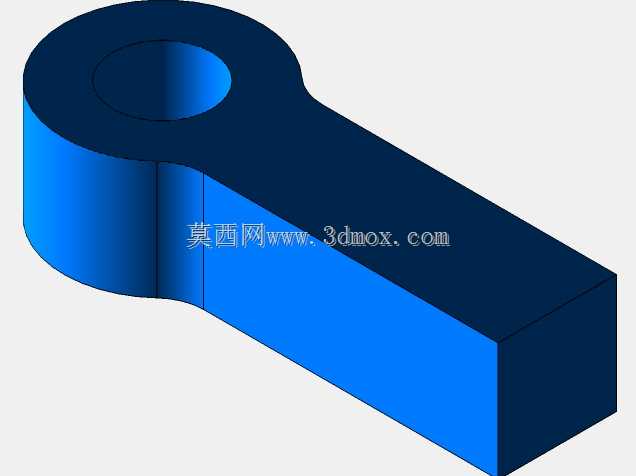

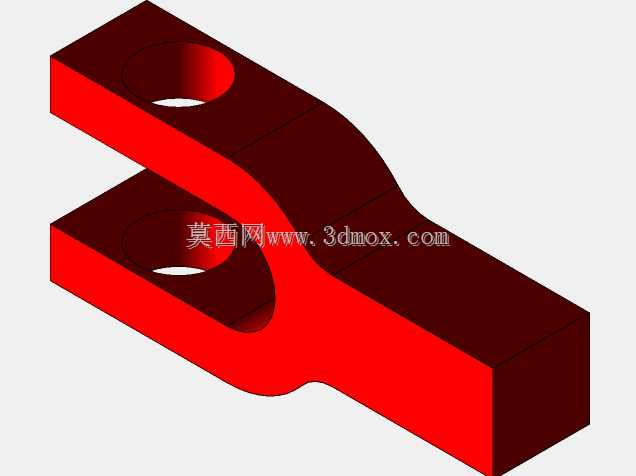

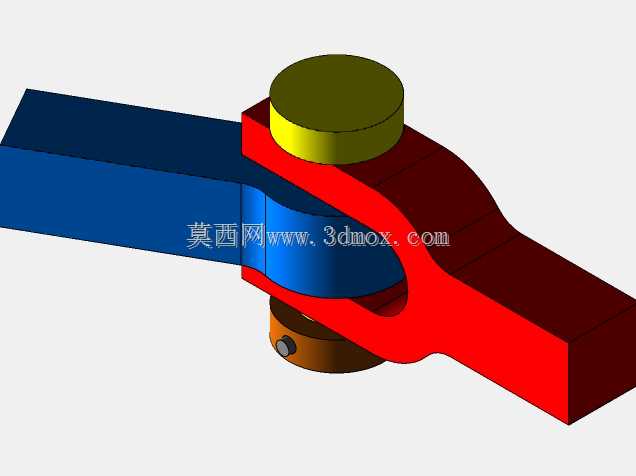

　　这类转向节接头核心应用场景集中在受拉伸载荷的杆件连接工况，常见于工程机械拉杆系统、自动化设备连杆传动组、小型机具操纵联动机构中，作用是在两根杆件存在一定角度偏转需求时，既可靠传递轴向拉伸载荷，又允许连接端产生限定角度的相对转动，避免杆件因硬性连接出现附加弯曲应力，长期交变载荷下发生疲劳断裂。从结构功能来看，该接头采用叉形主体搭配销轴的铰接形式，叉口位置做了圆弧过渡处理，能在杆件偏转时减少接触面的应力集中，销轴与叉体的配合面预留了合理的转动间隙，既不会因间隙过大出现传动旷量，也不会因间隙过小导致转动卡滞，适配日常工况下±15度范围内的偏转变位需求。设计过程中首先要明确安装边界，叉体的两个安装臂厚度需匹配所连接杆件的端部宽度，

　　销轴直径要根据额定拉伸载荷做强度校核，保证在1.5倍额定载荷下销轴剪切应力、叉体开口处的拉应力都落在材料许用应力范围内；叉体尾部的方块连接端是为了适配标准型材的安装面，可直接与方形截面的拉杆做插接或者焊接固定，不需要额外加工过渡连接块，减少装配环节的加工量。外形尺寸上，叉体开口宽度比连接端杆件的厚度大0.2-0.3mm，销轴伸出叉体两侧的长度控制在2-3mm，既满足销轴的轴向固定需求，也不会因伸出过长干涉周边其他构件的运动路径；叉体的外轮廓做了倒角处理，避免装配和维护过程中锐边划伤操作人员，同时减少运动过程中与周边部件的剐蹭概率。实际建模时要重点关注叉体内腔与销轴的配合面公差，转动配合面取H8/f7的间隙配合，

　　连接端的固定面取H7/js6的过渡配合，保证装配后铰接转动顺滑无卡滞，固定连接位置无相对窜动；叉体与销轴接触的位置可根据工况需求增加润滑槽，预留润滑脂加注空间，延长铰接结构的使用寿命，减少日常维护的频次。这类铰接接头在选型替换时，要重点核对销轴中心到连接端面的距离，这个尺寸直接决定了连杆机构的运动行程，一旦尺寸偏差超过0.5mm，就会导致整个联动机构的动作行程出现偏差，无法达到预设的传动效果；同时要确认接头的偏转角度范围是否满足机构的最大摆角需求，避免运动过程中出现结构干涉。
