刚性凸缘式法兰联轴器传动结构设计

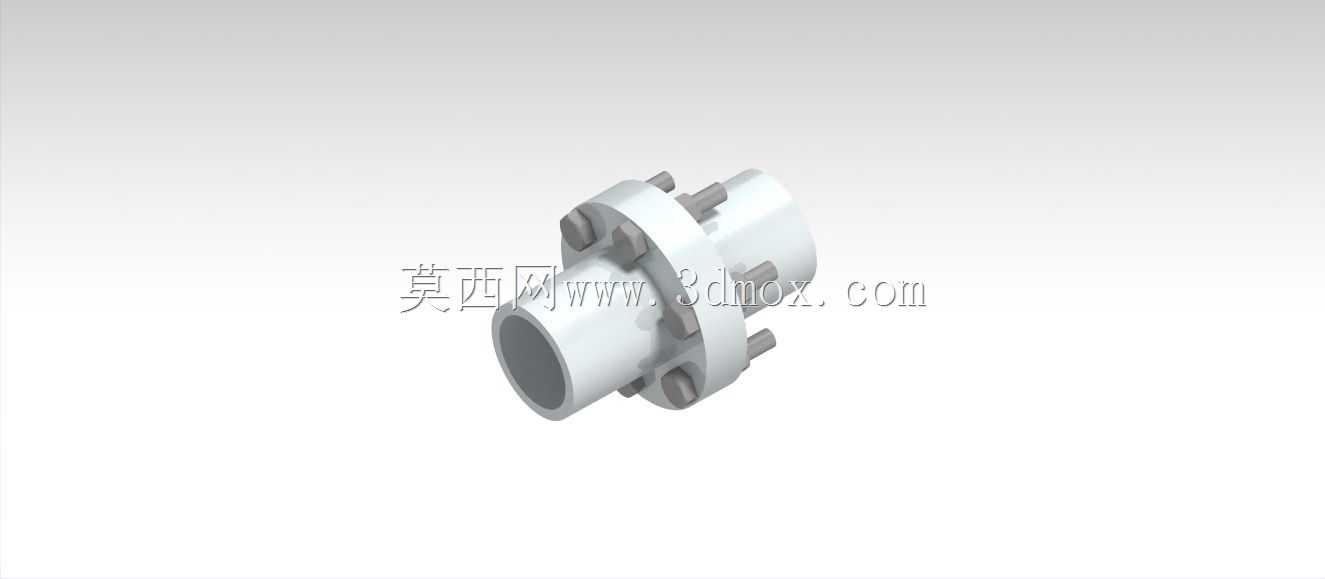

　　在各类工业传动系统的轴系布局中，法兰联轴器是应用极为广泛的刚性传动部件，主要承担两根同轴布置传动轴之间的扭矩传递功能，常见于输送线驱动单元、中小型泵组传动端、机床主轴进给系统、轻工设备动力输出端等场景，能够在无轴向补偿需求的同轴传动场景下，实现动力的无间隙刚性传递。这类联轴器的核心结构由两个对称布置的法兰盘组成，两个法兰盘分别通过过盈配合加键连接的方式固定在待连接的两根轴的轴端，法兰盘结合面加工有定位止口，装配时止口相互嵌合保证两根轴的同轴度，再沿法兰圆周均匀布置的螺栓孔穿入高强度螺栓，将两个法兰盘锁紧为一个整体，依靠法兰结合面的摩擦力以及螺栓的抗剪切能力传递工作扭矩。从设计逻辑来看，

　　这类刚性法兰联轴器的设计首先需要匹配所连接轴的轴径范围，确定法兰盘的内孔尺寸、键槽规格，保证与轴端的配合精度满足传动扭矩下的载荷要求，避免出现配合松动、键槽压溃的失效问题。法兰盘的外径尺寸需要根据传递的额定扭矩计算确定，圆周方向的螺栓数量、螺栓规格也需要结合扭矩载荷、螺栓分布圆直径进行强度校核，保证在额定载荷甚至短时过载工况下，螺栓不会出现剪切断裂、法兰结合面不会出现分离打滑的问题。在安装边界上，这类联轴器安装时需要保证两根被连接轴的径向偏移、角向偏移控制在极小的公差范围内，因为刚性联轴器不具备补偿两轴相对偏移的能力，若安装对中精度不足，运行过程中会产生额外的附加载荷，加剧轴、轴承的磨损，严重时甚至会引发轴系振动、部件断裂的故障。

　　法兰结合面的加工粗糙度、平面度也有明确要求，保证锁紧后结合面能够完全贴合，均匀承载圆周方向的载荷。此外，法兰盘的轴向长度需要匹配轴端的安装固定空间，避免与周边的轴承端盖、密封件等相邻部件产生运动干涉，螺栓的伸出长度也需要控制在合理范围，防止运转过程中剐蹭周边防护结构。这类联轴器相比弹性联轴器，具备结构简单、传动扭矩大、传动精度高、维护成本低的特点，在对传动刚性要求高、轴系对中精度能够保证的工况下，是性价比极高的传动连接选择，设计过程中需要重点关注连接强度、对中定位结构、安装空间匹配这几个核心维度，才能保证联轴器在全生命周期内稳定运行。
