剖分式带座轴承支撑基座结构设计

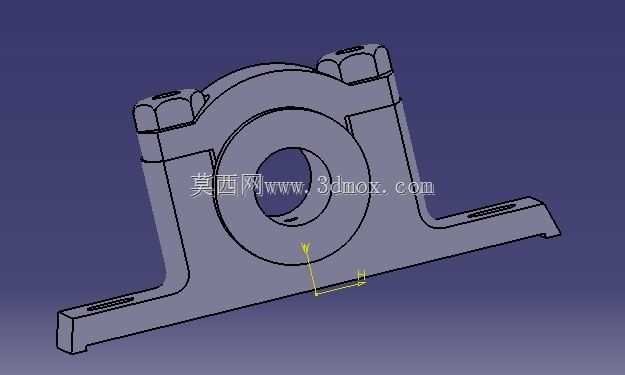

　　这款剖分式支撑基座是传动系统中承载旋转轴载荷的核心支撑部件，常见于矿山输送线、纺织机械传动组、中小型风机转轴、农用机械动力输出端等场景，主要作用是通过内嵌的调心或深沟球轴承，为旋转轴提供稳定的径向与轴向承载，同时补偿轴系运行中产生的少量同轴度误差，避免轴端因悬臂载荷出现挠曲变形。从结构设计逻辑来看，采用上下剖分的分体式结构，上盖与底座通过两侧的六角螺栓实现锁紧，这种设计的核心优势是后期维护时无需拆卸轴端的联轴器、带轮等传动件，只需松开两侧螺栓即可掀开上盖完成轴承更换或润滑脂补充，相比整体式轴承座能减少六成以上的设备停机维护时长。底座两侧延伸出带长条形安装孔的支撑脚，长孔设计预留了安装位置调整余量，

　　现场安装时可根据轴系的实际对中情况微调基座的固定位置，降低安装面加工精度不足带来的对中难度，安装孔的间距、孔径尺寸匹配常规M12-M16规格的膨胀螺栓或机台固定螺栓，适配多数中小型传动设备的安装台面尺寸。中间的轴承安装腔为标准圆弧曲面，加工时需保证内腔圆度公差控制在0.02mm以内，与轴承外圈的配合采用基轴制过渡配合，既保证轴承外圈不会在腔体内随轴转动产生蠕变磨损，又能避免过盈量过大导致轴承游隙被挤压变小，引发运行温升过高的问题。上盖顶部预留的两个螺栓沉孔深度经过精确计算，锁紧螺栓拧入后螺栓头部不会突出上盖表面，避免与周边的防护罩、管线等部件产生运动干涉。基座整体采用铸铁材质的结构设计思路，壁厚根据承载等级做了差异化分布，

　　轴承腔周边壁厚加厚以提升径向承载能力，支撑脚部分通过合理的筋条过渡减少材料用量，同时保证底座的刚性，避免螺栓锁紧时底座出现变形导致轴承腔圆度超差。在实际选型应用中，这类支撑基座适配的轴径范围覆盖20mm到60mm的常规传动转轴，可承受的径向载荷根据配套轴承的不同从5kN到20kN不等，安装时需保证基座安装面的平面度不超过0.1mm/m，固定螺栓需采用对角分次锁紧的方式，避免单侧受力导致基座倾斜，日常运维中可通过上盖预留的注油孔（部分同类型结构会配置）定期补充润滑脂，延长轴承的使用寿命。
