法兰连接手动截止式工业控制阀结构

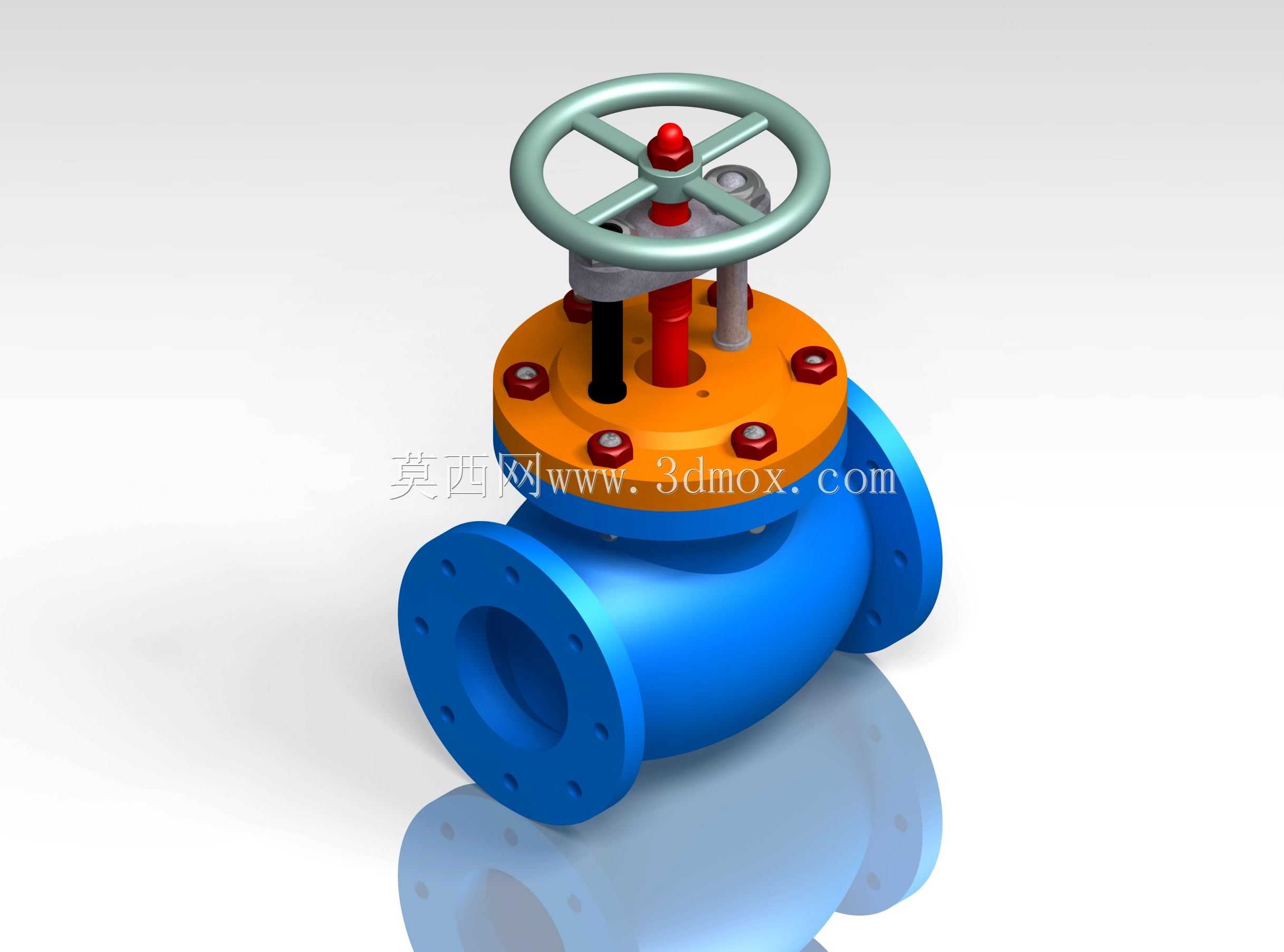

　　这款手动法兰式截止阀的三维结构，可直接应用于石化、市政给排水、暖通空调、工业循环水系统等场景的管路通断与流量调节环节，作为管路系统的核心控制元件，承担着截断介质、调节管路流量、保障系统检修安全的作用，适配水、油品、低腐蚀性流体等多种常规工业介质的输送工况。从结构设计逻辑来看，整体采用直通式流道布局，阀体为蓝色铸造流道结构，两端带标准法兰连接盘，法兰盘上均匀分布螺栓安装孔，安装时可通过螺栓与管路端法兰紧密对接，密封面采用常规平面密封结构，适配对应压力等级的法兰密封垫片，安装边界需预留手轮操作空间，手轮顶端距离阀体底部的安装高度需满足现场手动操作的空间要求，两侧法兰的端面间距符合同通径截止阀的常规安装尺寸，可直接替换同规格老旧管路阀门，

　　无需额外改动管路布局。上部橙色阀盖通过周向均布的紧固螺栓与阀体连接，阀盖与阀体的密封面设置密封垫，防止介质从阀盖结合处泄漏；阀杆采用明杆结构设计，手轮转动时可直观观察阀杆升降行程，判断阀门的开度状态，手轮为轮辐式铸钢手轮，操作力矩符合手动操作的人体工程学要求，无需额外辅助工具即可完成开关动作。设计过程中重点考量了密封可靠性与操作便捷性的平衡，阀瓣与阀座的密封面采用锥面配合结构，关闭时可通过手轮施加的力矩实现可靠密封，避免介质内漏；阀杆穿过阀盖的位置设置填料密封结构，可通过压紧填料压盖补偿填料磨损带来的外漏风险，日常维护时无需拆解阀体即可完成填料更换，降低现场运维成本。流道设计采用缓变截面结构，减少介质流经阀门时的局部阻力损失，

　　降低管路系统的输送能耗，阀腔内部的流道过渡圆滑，避免介质滞留造成的杂质沉积，适配含少量固体颗粒的介质输送场景。在建模过程中，所有配合面均按照实际加工公差要求预留装配间隙，法兰螺栓孔的位置度、阀杆与阀盖的同轴度、密封面的平面度等关键形位公差均在模型中做了对应约束，可直接用于后续的工程图导出、装配干涉检查、虚拟工况仿真等工作，也可作为阀门类产品设计的参考结构，帮助设计人员快速完成同类型阀门的结构迭代，缩短产品开发周期。
