双轴承支撑组件结构设计方案

项目分类:通用机械零部件 发布时间:2022-03-28 ID:597910
  • 双轴承支撑组件结构设计方案
  • 双轴承支撑组件结构设计方案

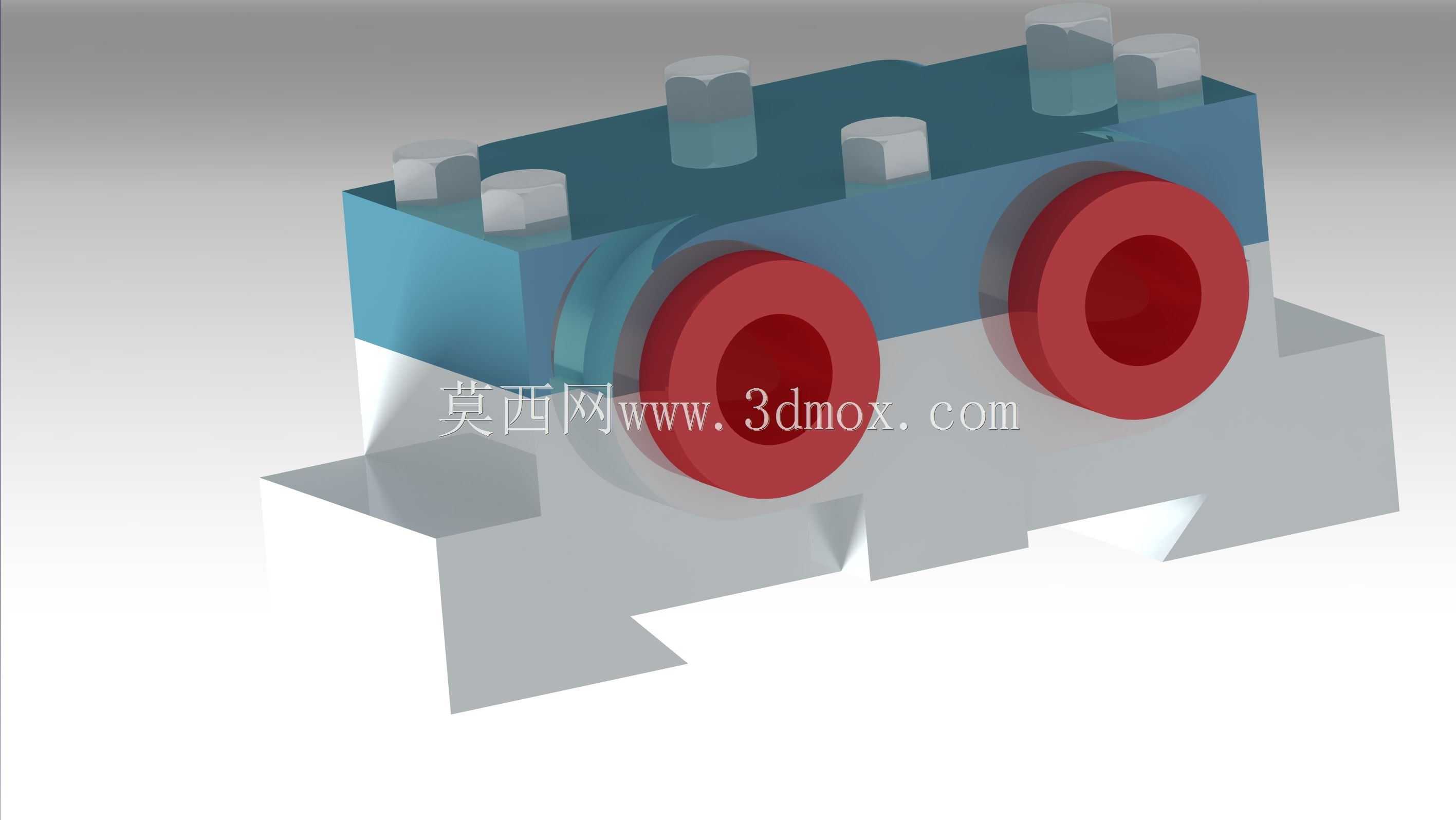

  在各类回转类机械设备的轴系布局中,双轴承支撑结构是保障转轴运转精度、承载径向与轴向复合载荷的核心部件,这套双轴承组件的设计,主要面向壳体内置转轴的支撑需求,常见于中小型传动箱、精密检测仪器的回转机构、小型动力输出单元的轴系定位场景,能够在有限的安装空间内,为转轴提供两个轴向间隔的支撑点位,有效降低转轴运转过程中的挠曲变形量,提升轴系整体的刚性与运转平稳性。从结构设计逻辑来看,组件采用分体式基座加顶部压盖的装配形式,基座底部设置带安装缺口的定位支脚,可直接嵌入设备壳体的预设安装槽内,通过支脚端面的贴合实现安装面的定位,无需额外设计复杂的定位结构,降低壳体的加工难度;顶部压盖通过六组均布的紧固件与基座连接,

  装配时可通过调整紧固件的锁紧力,适配轴承外圈的压紧需求,避免轴承外圈在运转过程中出现周向转动或轴向窜动。两个轴承安装孔采用同轴度公差严格控制的一体镗削加工思路,保证两个轴承安装位的轴线重合度,避免因安装孔不同轴导致轴承内圈偏载、运转卡滞甚至提前失效的问题;轴承孔的内径尺寸按照标准轴承外圈的过渡配合公差设计,既保证轴承装配时的便利性,又能在工作状态下为轴承外圈提供足够的抱紧力。组件的轴向尺寸设计充分考虑了两个轴承内圈的间隔距离,间隔值根据转轴的额定承载弯矩计算确定,当转轴承受径向载荷时,两个支撑点可合理分配载荷比例,避免单个轴承受载过大;轴承孔的端面设置有定位台阶,可对轴承外圈的轴向位置进行硬限位,配合顶部压盖的压紧面,

  实现轴承外圈的双向轴向固定,而轴承内圈则通过轴肩与轴用挡圈实现与转轴的同步固定,保证运转过程中内圈与转轴无相对滑动。从安装边界来看,基座的整体外轮廓尺寸适配中小型设备壳体的内部安装空间,底部支脚的安装缺口宽度与壳体预设的定位凸台宽度匹配,安装时无需额外调整位置即可快速定位;组件的顶部压盖高度低于轴承外圈的压紧需求高度,不会与壳体内的其他回转零件发生运动干涉,两个轴承孔的中心高与壳体的转轴设计中心高保持一致,装配后可保证转轴与其他传动部件的中心距符合设计要求。在实际应用场景中,这类双轴承组件可适配不同直径的标准滚动轴承,根据实际载荷需求更换对应承载等级的轴承即可,无需修改基座与压盖的主体结构,具备较强的通用性;组件的润滑油路可通过基座上预设的注油孔连通至轴承腔,实现运转过程中的在线润滑,延长轴承的使用寿命,同时压盖与基座的结合面可设置密封垫片,避免润滑脂泄漏以及外界粉尘、杂质进入轴承滚道,适应多粉尘的工业作业环境。
