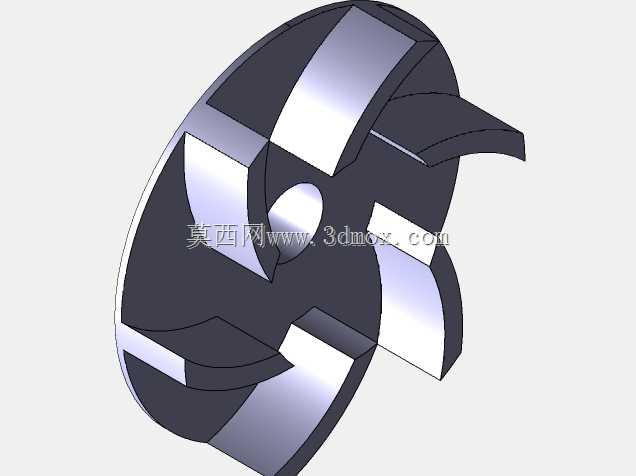

半开式离心流体输送泵叶轮结构设计

　　在流体输送系统的核心部件设计中，半开式叶轮的结构适配性一直是工程选型阶段的重点考量项，这类叶轮常见于输送含少量固体颗粒、纤维杂质的流体工况，相比闭式叶轮不易堵塞，相比开式叶轮又能兼顾容积效率，在市政排污、化工料液输送、农田排灌、工业循环水系统中都有大量应用。从实际功能来看，叶轮作为泵腔内唯一的做功转子，核心作用是通过高速旋转将轴功传递给流经叶片间的流体，让流体在离心力作用下获得压力能与动能，最终实现流体从低压端到高压端的输送，其水力性能直接决定整泵的扬程、流量、效率以及气蚀余量等核心参数。设计这类半开式叶轮时，首先要匹配泵的额定工况点参数，确定叶轮的进口直径、出口宽度、叶片出口安放角这些核心水力参数，

　　进口段的圆弧过渡设计要尽可能降低流体进入叶轮流道时的局部阻力，减少进口冲击损失，避免过早发生气蚀。叶片采用后弯式空间扭曲造型，而非简单的直板叶片，目的是让流体在流道内的流动更贴合流线，减少流道内的漩涡与脱流损失，每个叶片的型线都要经过流场校验，保证相邻叶片间的过流截面沿流动方向均匀变化，避免出现局部流速突变的情况。从安装边界来看，叶轮中心的轴孔要匹配泵轴的配合公差，通常采用H7/k6的过渡配合，搭配键槽实现扭矩传递，轴孔端面的定位台阶要保证叶轮安装后与泵轴的同轴度，控制径向跳动量在允许范围内，避免高速旋转时出现动平衡超标引发的振动问题。叶轮的后盖板侧要预留和密封环、泵腔配合的安装间隙，半开式叶轮的前侧无盖板，

　　和泵体前壁的间隙要控制在合理范围，间隙过大会导致回流损失增大、效率下降，间隙过小则容易在装配或运行变形时出现刮蹭，影响运行可靠性。实际建模过程中，叶片和后盖板的连接处要做圆角过渡处理，避免应力集中，尤其是在高速旋转的工况下，圆角结构能大幅降低叶片根部的交变应力，减少长期运行出现疲劳断裂的风险。完成基础造型后还要做动平衡校验的结构预留，对于转速较高的应用场景，可在后盖板合适位置预留去重区域，方便后续动平衡校正时去除多余重量，保证叶轮运行的平稳性。这类半开式叶轮的材质选择通常根据输送介质特性确定，输送清水类介质可选用铸铁或工程塑料，输送腐蚀性介质则选用不锈钢或氟塑料材质，不同材质的收缩率、强度差异在建模阶段就要提前考虑，预留后续加工或成型的工艺余量。
