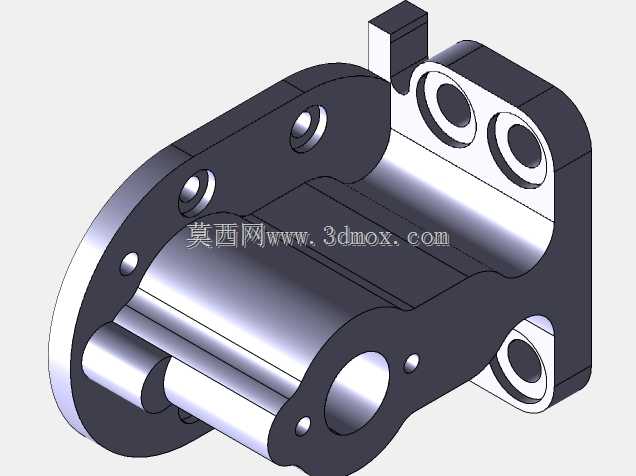

传动系统用齿轮箱外壳结构设计

　　在中小功率传动系统的布局中，齿轮箱外壳的设计直接决定了整套传动机构的运行稳定性与服役寿命，这类壳体并非简单的容纳结构，而是承担着轴系定位、载荷传递、密封防护、润滑介质留存等多重核心作用。从实际应用场景来看，这类壳体多用于紧凑安装空间的动力传输场景，比如小型伺服传动模组、精密输送线的动力端、轻工设备的变速单元，安装时需要兼顾与动力输入端、负载输出端的对接精度，同时还要适配设备机架的固定点位，避免运行过程中产生共振偏移。

　　设计这类壳体时，首先要梳理内部齿轮副、传动轴、轴承的排布逻辑，壳体内部的型腔尺寸需要完全匹配齿轮啮合的运动边界，预留出0.8-1.5mm的安全间隙，避免齿轮运转过程中与壳体内壁发生剐蹭，同时型腔的轮廓要顺着润滑介质的流动走向做圆弧过渡，减少润滑油在壳体内的流动阻力，保证齿轮啮合点能够得到充分的润滑。壳体上的轴承安装孔位需要严格保证同轴度要求，不同轴段的安装孔同轴度公差要控制在0.02mm以内，孔位的端面要做精加工处理，保证轴承装配后端面贴合紧密，不会出现轴系窜动的问题。

　　从安装边界来看，壳体输入端的法兰对接面要做平整处理，预留对应的密封槽位，安装O型密封圈后可以实现端面静密封，防止润滑油从对接缝隙渗漏；侧面的固定凸耳上设计有通孔，用于穿装固定螺栓将壳体锁定在设备机架上，凸耳的位置要避开内部轴系的运动空间，同时保证螺栓拆装时留有足够的扳手操作空间，不需要额外拆解周边部件就能完成固定操作。壳体上部设计的两个通孔是用于安装透气塞或者油位观察部件，方便日常运维时检查内部润滑油的液位，同时平衡壳体内外的气压差，避免长时间运行后内部温度升高、气压增大导致密封件失效漏油。

　　壳体的壁厚设计遵循等强度原则，轴承安装位、螺栓固定位的壁厚做局部加厚处理，承受轴系传递的径向载荷时不会发生形变，非承载区域的壁厚适当减薄，在保证整体结构刚性的前提下控制壳体的整体重量，降低传动单元的整体负载。壳体外表面的过渡位置全部做圆角处理，避免应力集中，尤其是在凸耳与主体连接的位置，圆角半径不小于壁厚的1/3，防止设备运行过程中受振动影响出现应力开裂的问题。实际装配时，壳体与端盖配合的止口尺寸要做公差匹配，保证端盖装配后定位准确，同时压紧轴承外圈，给轴承提供合适的预紧力，消除轴系的轴向间隙，降低齿轮啮合时的冲击噪音。
