螺栓预紧受力状态有限元仿真分析

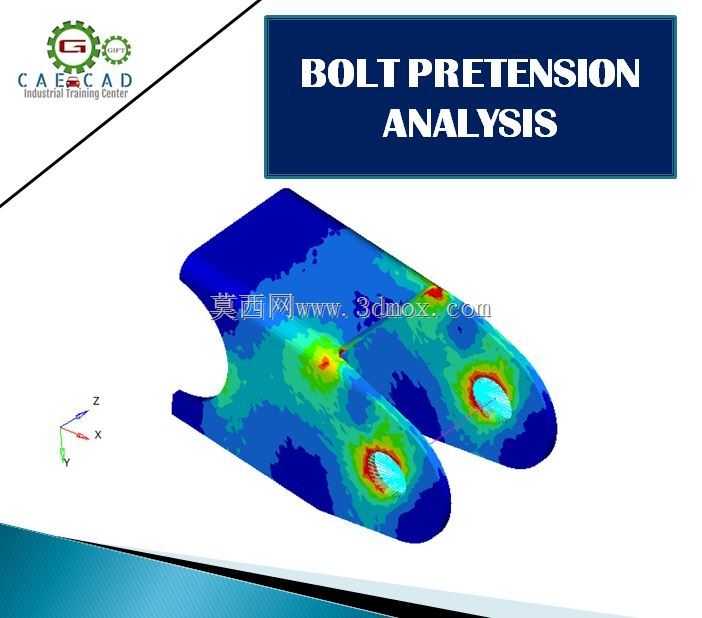

　　在各类机械连接结构中，螺栓预紧力的控制直接决定连接副的可靠性，无论是重型装备的法兰对接、航空航天构件的紧固连接，还是日常工业设备的装配环节，预紧力不足会导致连接松动、密封失效，预紧力过大则可能引发螺栓屈服断裂、被连接件压溃变形，因此对螺栓预紧工况下的受力分布开展仿真分析，是结构设计阶段必不可少的验证环节。本次分析针对双孔耳片类被连接件的螺栓紧固场景展开，这类结构常见于工程机械的拉杆连接、液压管路的接头固定、风电设备的塔筒附件安装等场景，工作中除了承受螺栓预紧带来的压应力，还会叠加外部交变载荷带来的拉剪复合作用力，应力集中区域的疲劳寿命直接决定整套连接结构的服役周期。从仿真云图的应力分布可以看到，螺栓孔周边是应力集中的核心区域，

　　不同颜色的梯度分布直观呈现了从孔壁到构件边缘的应力衰减规律，设计阶段需要重点关注孔边的应力峰值是否超出材料的许用应力，同时要匹配螺栓的预紧力矩参数，确保被连接件的结合面压力分布均匀，避免出现局部压应力过大导致的接触面塑性变形。在建模过程中，首先要明确被连接件的安装边界：两个耳片的贴合面设置为摩擦接触，摩擦系数根据实际表面处理工艺取值，螺栓杆与孔壁根据配合精度设置接触或绑定约束，预紧力通过螺栓截面的预紧载荷单元施加，模拟实际装配时的拧紧力矩转化的轴向预紧力。外形尺寸层面，需要严格匹配实际零件的轮廓尺寸、孔位公差、板厚参数，因为耳片的边缘距离孔中心的边距、两个螺栓孔的孔间距，都会直接影响应力扩散的路径，

　　边距过小会导致孔边应力直接延伸到构件边缘引发撕裂，孔间距不合理则会导致两个螺栓的应力影响区重叠，加剧局部应力集中。这类仿真分析的核心价值，是在物理样机试制之前就预判结构的薄弱位置，比如云图中显示的高应力区如果出现在非预期位置，就需要调整孔位布局、增加局部补强结构、或者更换更高强度等级的螺栓，同时可以通过多组参数对比，找到预紧力、零件尺寸、材料选型的最优匹配区间，避免实际装配后出现连接失效问题。对于现场装配环节而言，仿真得到的预紧力参数可以直接转化为拧紧力矩的指导值，结合扭矩系数的修正，就能实现预紧力的精准控制，减少因装配参数不合理导致的早期故障。
