三叶片轴流风扇叶轮结构设计方案

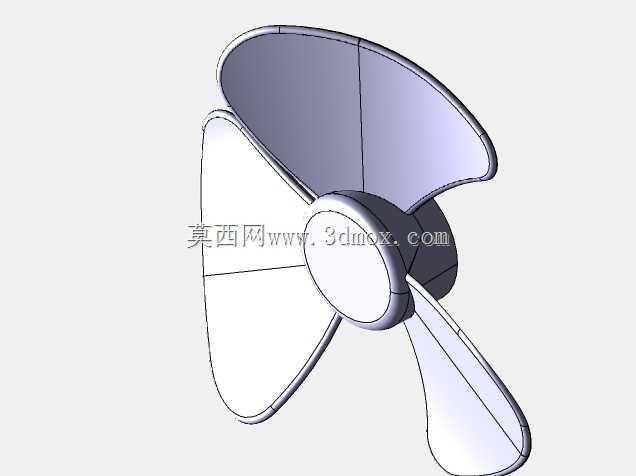

　　日常接触的桌面送风、小型设备散热场景里，这类三叶片轴流风叶是应用占比极高的核心动部件，和多叶离心风轮、贯流风鼓的适用边界完全不同，它主打低转速下的大风量推送，风阻更小、驱动扭矩需求更低，适配小功率直流或交流电机就能实现不错的送风覆盖范围。从结构设计逻辑来看，这款风叶采用中心轮毂加三片等距分布曲面叶片的布局，轮毂部分做了内凹的电机轴安装位，预留了标准的轴孔配合空间与防转卡槽位，安装时可以直接和电机输出轴配合，不需要额外加装转接法兰，轮毂的外圆直径做了优化，既保证和电机端盖的安全间隙，又不会因为直径过大遮挡中心进风区域，影响进风效率。叶片的曲面是整个设计的核心，从叶根到叶梢采用渐变的扭角设计，叶根位置安装角更大，

　　保证靠近轮毂的低线速度区域也能有效切割气流，避免中心区域出现送风盲区，叶梢位置扭角逐步收小，匹配更高的线速度，降低叶梢位置的气流涡流损失，同时叶片边缘做了圆滑的倒角过渡，没有尖锐棱角，既降低转动过程中的风切噪音，也能避免装配、维护过程中划伤操作人员。三片叶片采用120度等夹角分布，动平衡余量控制在合理区间，量产时只需要在叶梢对应的轮毂位置做少量的去重校正就能满足G6.3级的动平衡要求，不需要额外加装平衡块，减少生产工序。安装边界上，风叶的整体回转直径适配常规的6-8寸桌面风扇、小型机柜散热单元的安装尺寸，叶片轴向宽度控制在合理范围，转动时不会和风道护网、电机端盖产生运动干涉，叶片和轮毂的连接位置做了加厚的圆角过渡，

　　避免长期转动出现应力集中导致的叶片断裂问题，材料适配上可以直接采用ABS或者PP注塑成型，模具脱模角度已经在曲面设计时做了预留，不需要复杂的抽芯结构就能实现量产。实际应用中，这类风叶既可以用在民用桌面风扇、落地扇的送风端，也可以配套在小型工控机柜、充电桩模块的散热风道里，送风方向沿电机轴向直吹，不需要额外做风道转向，结构简单可靠，长期运行的故障率极低，设计时已经考虑了不同转速下的叶片形变余量，在额定转速范围内运行不会出现叶片形变碰擦护网的问题。
