船舶系泊用锚固定支撑结构设计

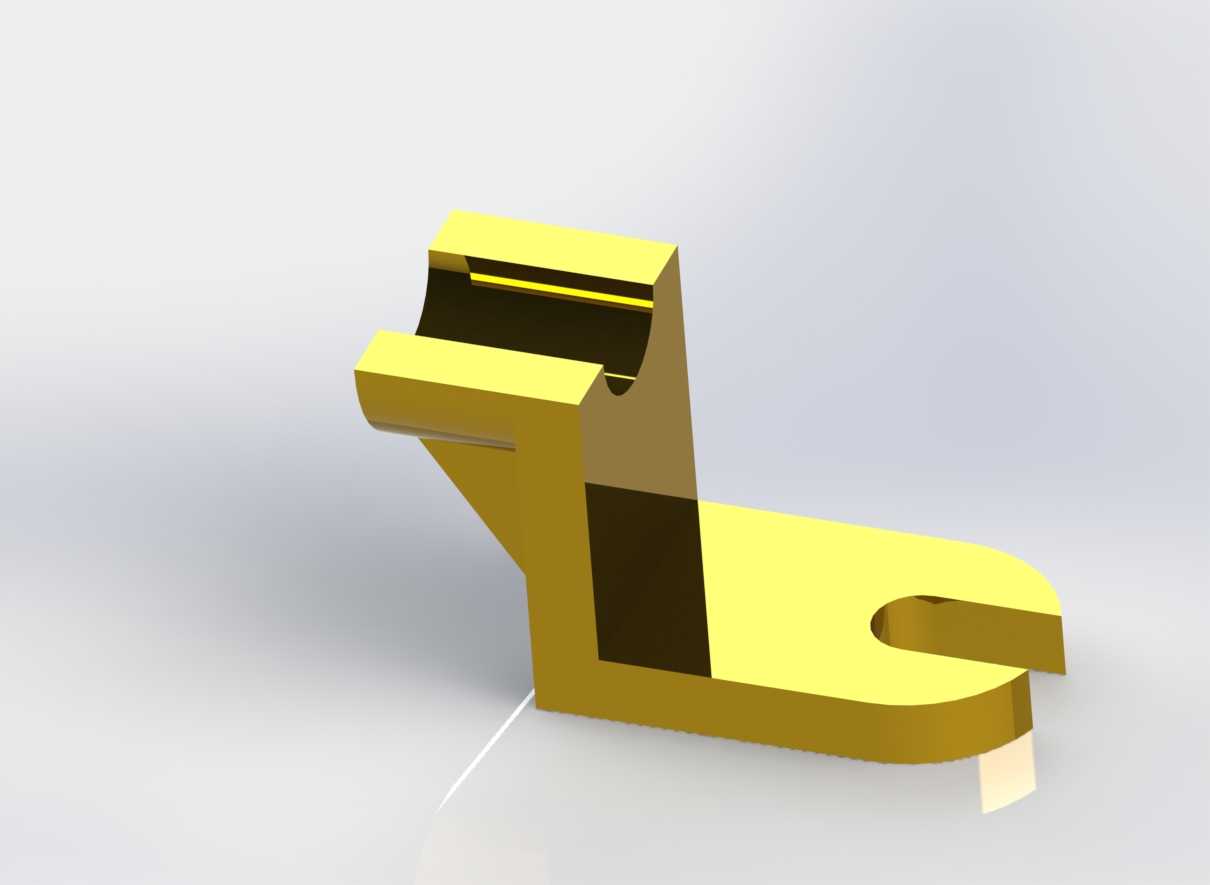

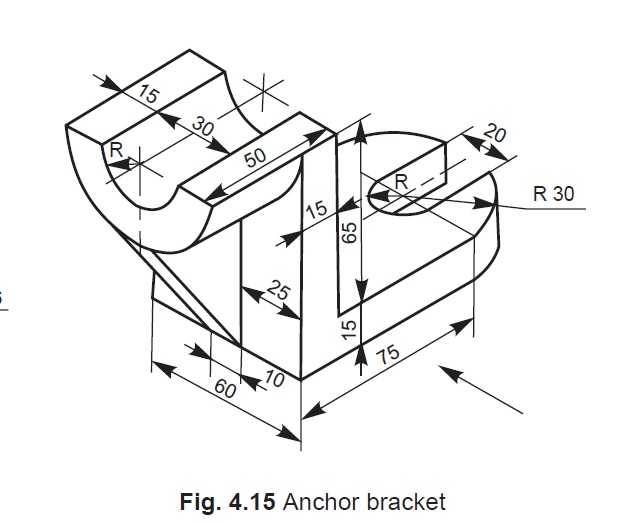

　　在船舶系泊系统的配套结构设计中，这类锚支架的核心作用是为锚体提供可靠的收纳与定位支撑，避免船舶航行过程中锚体出现晃动、碰撞船体结构的问题，同时在抛锚、起锚作业时为锚体提供稳定的导向限位，保障系泊操作的顺畅性。从结构设计逻辑来看，该支架采用一体化弯折成型的主体构型，下部带开口的平板结构为安装基面，开口槽的尺寸匹配船体锚台位置的固定螺栓排布，安装时可通过螺栓将支架牢牢固定在锚台的预设安装位上，安装基面的平面度公差控制在0.2mm以内，保证支架与安装面完全贴合，避免长期受锚体载荷作用出现应力集中导致的结构变形。上部的半开放卡槽结构是与锚体直接配合的部位，卡槽的圆弧曲率与锚柄的外径尺寸完全匹配，卡槽侧壁预留的间隙控制在1-2mm，

　　既可以保证锚体在卡槽内能够顺畅滑动完成收放动作，又能在航行状态下对锚体形成径向约束，避免风浪颠簸下锚体出现横向窜动。支架的斜向加强筋连接上部卡槽与下部安装基面，筋板的厚度根据锚体的额定载荷做了匹配设计，按照常规内河船舶100kg级霍尔锚的使用工况计算，筋板可承受的最大静载荷不低于锚体自重的8倍，完全可以应对船舶航行时的冲击载荷，同时斜向的构型也能在起锚过程中为锚柄提供导向，让锚体能够顺利滑入卡槽完成定位。从安装边界来看，该支架的整体外轮廓尺寸适配中小型内河船舶的锚台安装空间，下部安装板的长度、宽度尺寸可覆盖多数标准锚台的安装孔位间距，安装时不需要对船体锚台做额外的切割改造，直接匹配现有螺栓孔位即可完成固定，

　　上部卡槽的高度位置经过校准，锚体收纳到位后锚爪与船体外板的间隙保持在50mm以上，避免锚爪刮蹭船体外板的防腐涂层。在实际工况应用中，这类支架除了承担锚体的静态支撑作用，还要耐受海洋盐雾、江水腐蚀的环境，因此结构设计时尽量减少了直角拼接的缝隙，避免出现积液存污的死角，降低腐蚀风险，一体化的成型结构也减少了焊接接缝的数量，从结构本身提升了耐腐蚀性能与整体结构强度。在三维建模过程中，所有配合面的尺寸公差、安装孔的位置度都严格按照船舶系泊附件的相关设计规范做了参数化设定，建模时对卡槽的配合面、安装基面做了单独的公差标注，方便后续加工时直接提取尺寸参数，同时对结构的应力集中部位做了圆角过渡处理，避免载荷作用下出现应力开裂的问题。
