传感器配套安装支座结构工程设计方案

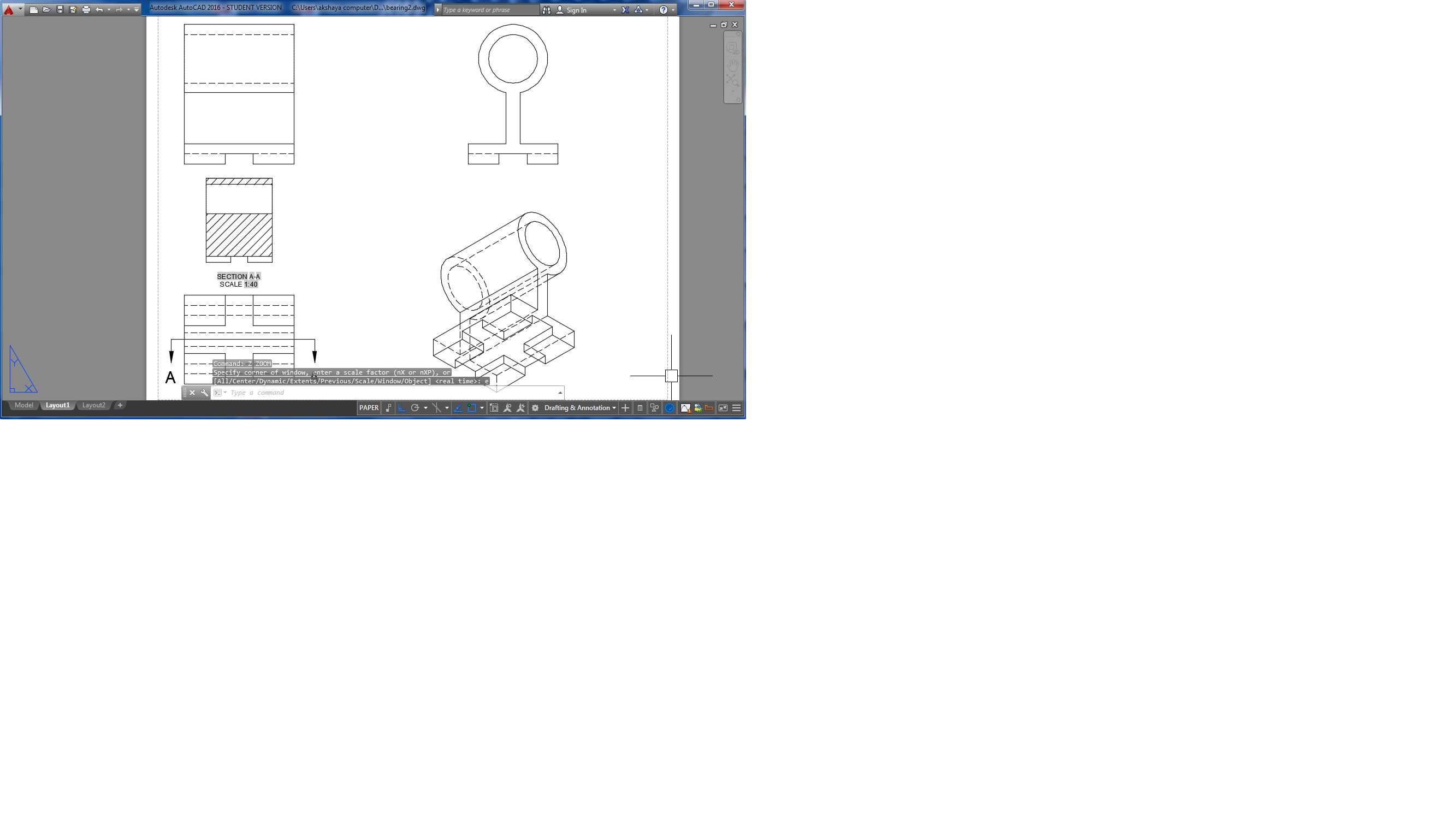

　　在工业自动化检测场景中，传感器的安装固定精度直接决定检测数据的可靠性，这套结构设计围绕传感器的安装适配需求展开，兼顾安装稳定性与现场调试的便捷性。从实际使用场景来看，这类安装支座多用于生产线工位的物料到位检测、设备运行位置反馈环节，需要适配不同安装面的固定需求，同时要避免设备运行振动带来的检测偏移。设计过程中首先考虑安装边界的适配性，支座底部预留了标准的螺栓固定孔位，可直接固定在型材机架或设备安装面板上，上部的环形夹持结构可适配不同外径的圆柱型传感器，夹持位置预留了微调余量，安装时可根据检测距离需求上下调整传感器的伸出长度，无需额外加工转接件。结构的受力分布经过反复校核，底部支撑筋采用斜向过渡设计，既避免直角位置的应力集中，

　　也能减少加工时的材料去除量，夹持部位的开口槽设计搭配锁紧螺栓，可在不损伤传感器外壳的前提下提供足够的夹紧力，即使在设备持续振动的工况下也不会出现传感器移位的问题。从外形尺寸来看，整体结构紧凑，横向占用空间不超过常规型材安装面的单格尺寸，不会与周边的管线、其他执行构件产生干涉，上部的吊环式结构除了夹持功能外，也可作为临时走线的固定点，方便传感器线缆的规整布置，避免线缆晃动拉扯传感器接头。设计时还考虑了不同工况的适配性，整体结构没有复杂的曲面特征，采用常规的机加工工艺即可完成生产，普通碳钢材质做防锈处理后即可满足多数车间环境的使用需求，若应用在腐蚀环境中也可直接更换不锈钢材质加工，无需调整结构尺寸。安装时无需专用工装，

　　仅用常规内六角扳手即可完成支座固定与传感器锁紧，后期维护更换传感器时也无需拆卸整个支座，仅松开夹持螺栓即可取出传感器，大幅降低现场维护的时间成本。结构的形位公差标注围绕安装基准面设置，底部安装面的平面度、夹持孔与安装面的垂直度都做了明确要求，保证传感器安装后检测方向与基准面垂直，减少安装带来的检测角度误差，确保检测数据的准确性。
