AutoCAD绘制的二维三维房屋平面布局结构

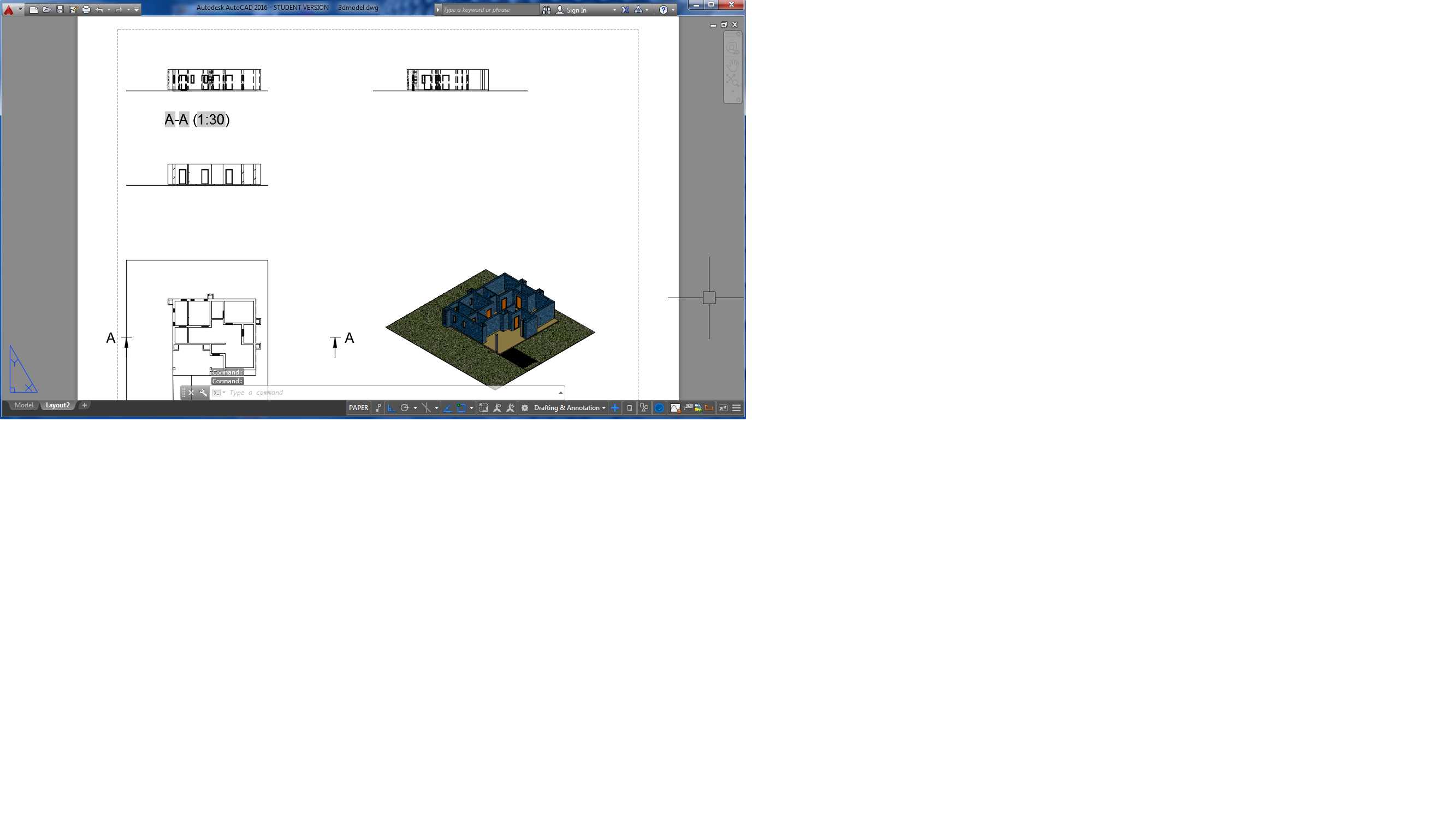

　　在建筑设计前期方案推敲阶段，二维与三维联动的房屋平面模型是结构设计师、室内设计师对接施工端的核心载体，这类模型并非简单的线条堆砌，而是要兼顾施工落地的尺寸精度与空间感知的直观性。从实际工程场景来看，这类平立面结合的模型主要用于家装方案沟通、土建施工交底、小型自建房结构核验等环节，二维平面部分负责标注精准的墙体定位、门洞窗洞预留位置、功能区划分边界，三维立体部分则能直观呈现墙体高度、空间层高关系、梁柱的突出位置，避免纯二维图纸带来的空间认知偏差。

　　设计这类房屋平面模型时，首先要明确墙体的厚度区分，外墙通常采用240mm厚度的承重墙体，内部隔墙根据功能需求采用120mm或200mm的非承重墙体，建模过程中要严格对齐轴线网格，保证所有墙体的交接处没有缝隙，避免后续导出施工图纸时出现线条断裂的问题。门洞的预留高度统一按照常规民用建筑2100mm的通行高度设置，窗洞的下沿距离地面完成面保留900mm的安全高度，窗洞高度根据采光需求设置在1400mm到1800mm区间，同时要避开结构梁柱的位置，防止后期开窗时碰到承重结构。

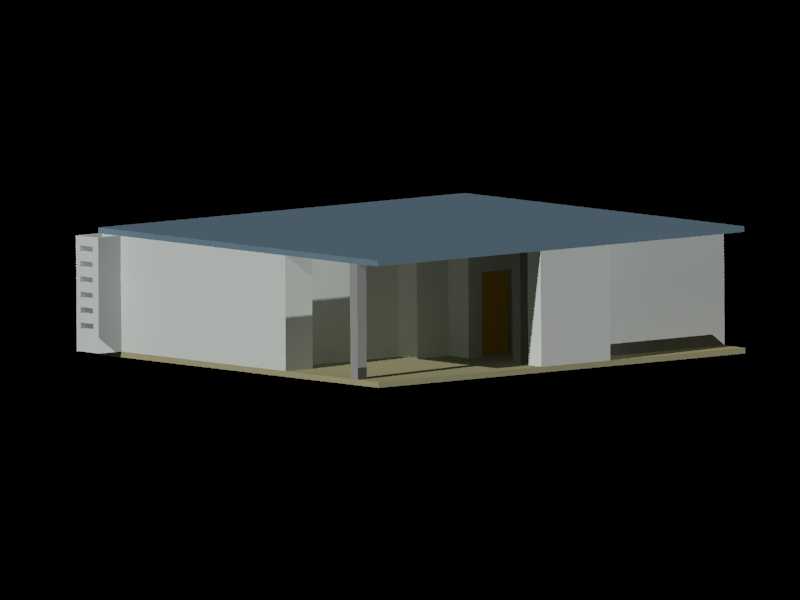

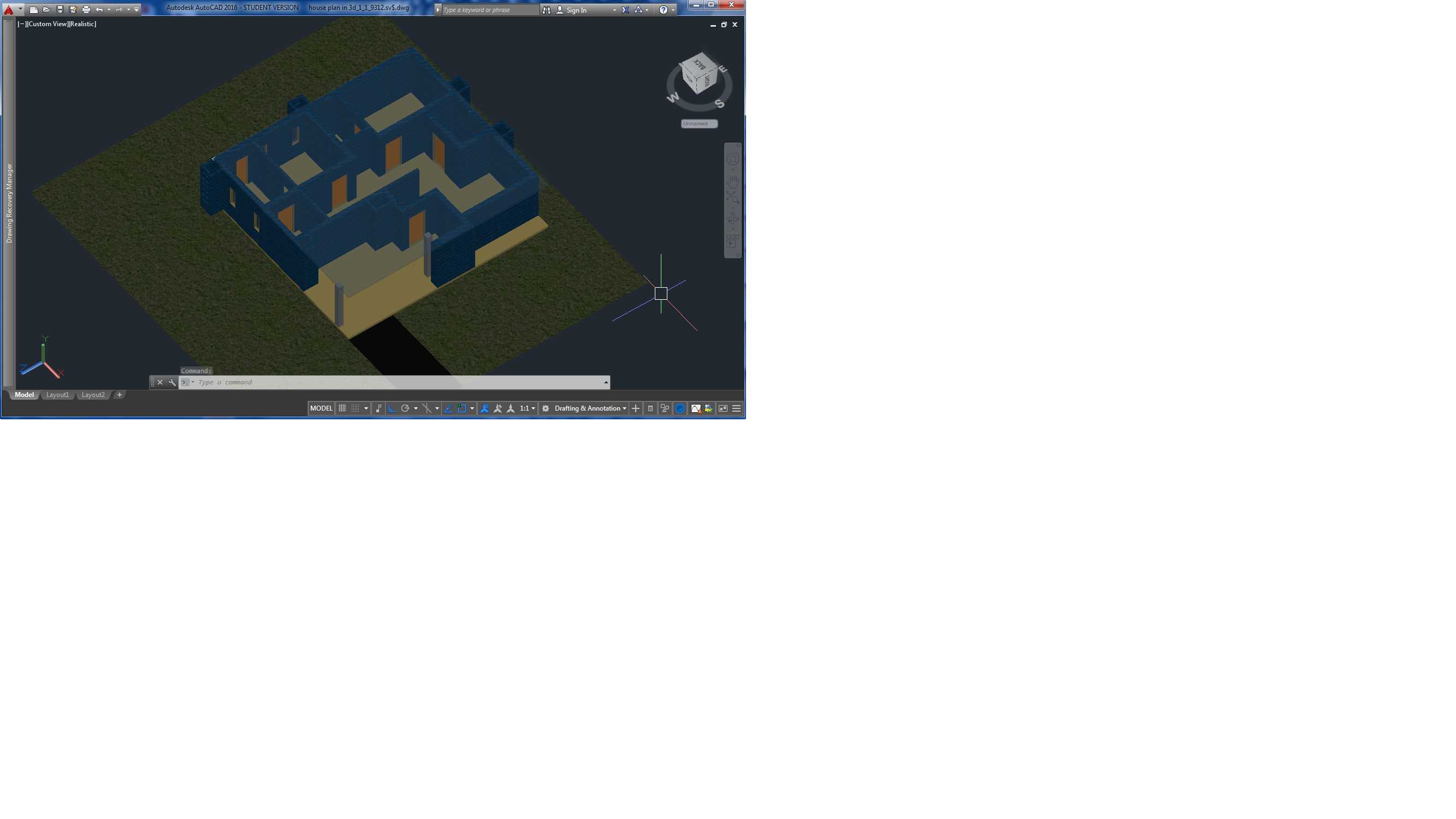

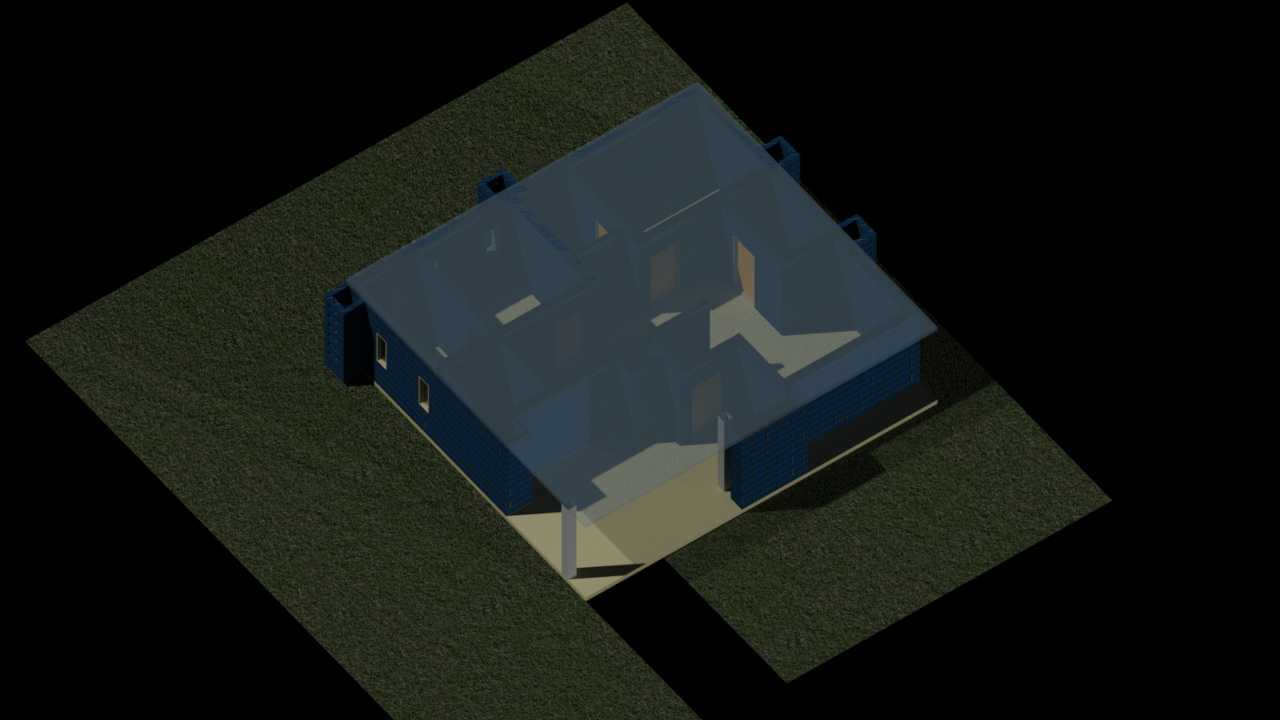

　　三维部分的建模要和二维平面完全对应，每一段墙体的拉伸高度要匹配设定的层高，常规民用住宅层高设置为2800mm，自建房可根据需求调整到3200mm到3600mm，建模时要预留出楼板的厚度空间，通常楼板厚度取100mm到120mm，保证三维结构的竖向尺寸和实际施工一致。模型中不需要做过多的装饰构件，核心是把结构边界表达清楚，比如厨房和卫生间的区域要单独标注降板位置，降板高度通常取50mm，满足后期防水和贴砖的高差需求；阳台区域如果是封闭式阳台要和室内地面齐平，开放式阳台则要设置20mm到50mm的高差，防止雨水倒灌。

　　从安装和施工对接的角度来说，这类模型导出的二维图纸可以直接给施工队作为放线依据，三维模型可以给业主做直观的空间展示，提前预判家具摆放、动线走向的问题，比如过道的净宽度要保证不小于900mm满足单人通行，卧室区域要预留足够的床位摆放空间，避免墙体定位偏差导致后期家具无法进场。建模过程中还要注意不同功能区的尺寸边界，比如客厅的面宽尽量保证在3600mm以上，满足观影和会客的空间需求，卫生间的最小净尺寸要保证1200mm*1500mm，才能放下洗手台、马桶和淋浴区，这些尺寸逻辑都要在模型中精准体现，而不是随意绘制墙体线条。
