带安装基座的车轮支撑装配结构

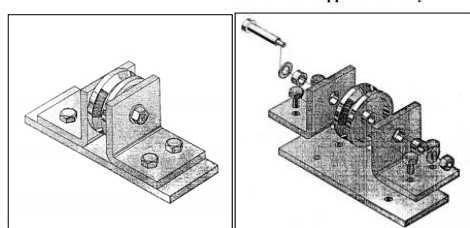

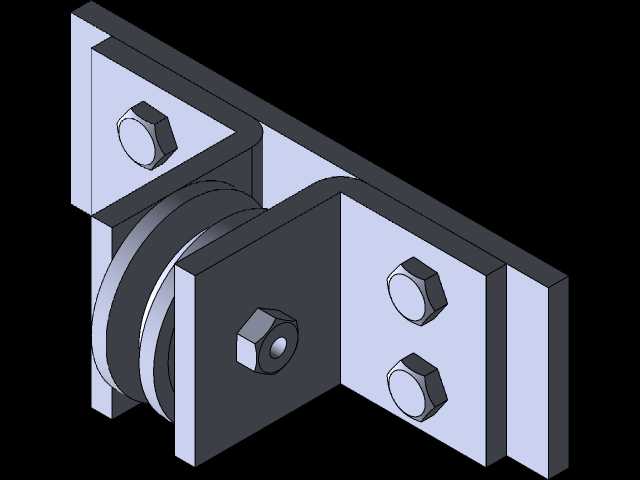

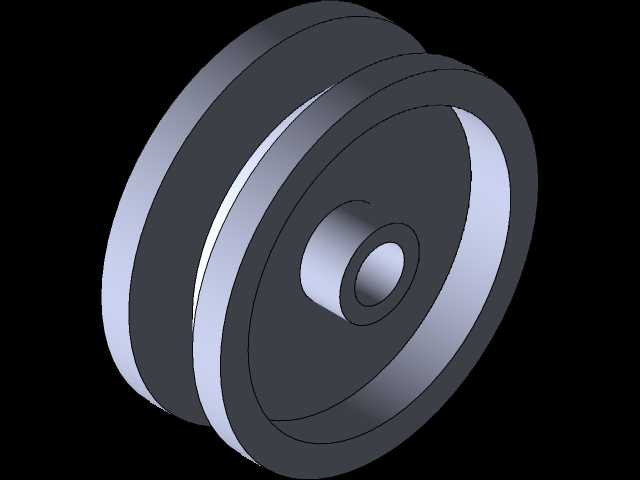

　　这套车轮支撑结构多用于小型移动作业设备、轻型输送载具、实验台移动机构的轮组承载环节，核心作用是为行走轮提供稳定的旋转支撑，同时通过底部安装板实现与设备主体框架的刚性连接，传递轮组承受的垂直载荷与行进过程中的横向冲击力。从结构设计来看，整体采用双侧立板夹持轮体的布局，两块平行的支撑立板垂直固定在底部安装基板上，立板上开设同轴的轮轴安装孔，轮轴穿过车轮中心轴承位后两端与立板锁紧，避免轮体运转过程中出现轴向窜动。底部安装基板上预留了四个对称分布的螺栓沉孔，安装时可通过螺栓将整个支撑总成固定在设备底架的对应安装位，沉孔设计能够让螺栓头完全没入基板平面，不会出现凸起干涉设备底架贴合的问题。

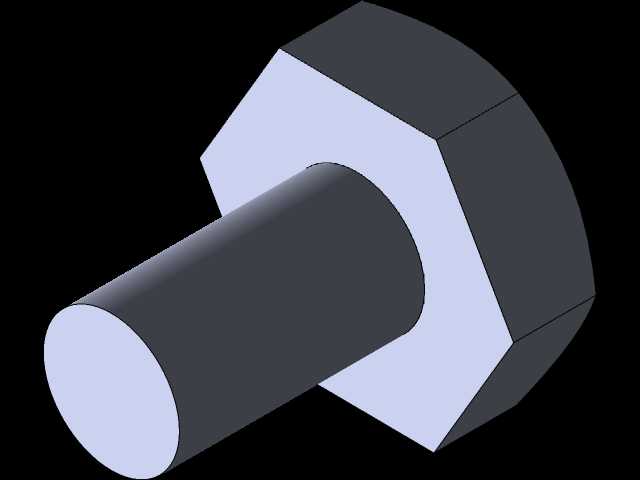

　　设计过程中优先考虑了承载稳定性与拆装维护的便利性，立板与基板之间采用折弯加焊接的连接形式，相比分体螺栓连接的结构拥有更高的连接刚度，能够承受轮组经过不平整路面时产生的交变载荷，减少长期使用后连接位置出现松动变形的概率。轮体与立板之间预留了合理的轴向间隙，既避免轮体旋转时与立板发生摩擦卡顿，也能控制间隙量防止杂物卡入轮侧缝隙。配套的紧固件全部采用标准外六角螺栓与防松螺母，日常维护更换轮体时，只需松开一侧立板的锁紧螺母抽出轮轴，即可完成轮体的拆卸更换，不需要拆解整个支撑基座，大幅降低运维的操作难度。

　　从安装边界来看，整个支撑总成的横向宽度由底部基板尺寸决定，安装时需要在设备底架对应位置预留匹配的平面安装区域，同时要保证安装面的平面度公差在合理范围内，避免基板锁紧后出现翘曲变形，导致两侧立板的同轴度偏差过大，加剧轮轴与轮体轴承的磨损。轮体的旋转中心高度决定了设备安装后的离地间隙，选型匹配时需要结合设备整体的离地高度要求、轮径尺寸来确认支撑立板的高度参数，避免出现离地间隙不足导致设备底部剐蹭地面，或是离地过高导致设备重心不稳的问题。结构上还预留了润滑注油的位置，可定期向轮轴配合位置加注润滑脂，降低转动副的摩擦损耗，延长整套支撑结构的使用寿命。在实际应用场景中，这类支撑结构也可根据承载需求调整立板厚度与基板尺寸，适配不同载荷等级的轻型移动设备轮组安装需求，整体结构紧凑没有冗余设计，加工制造难度低，适合批量生产配套使用。
