带方法兰接口90度弯通管路连接构件

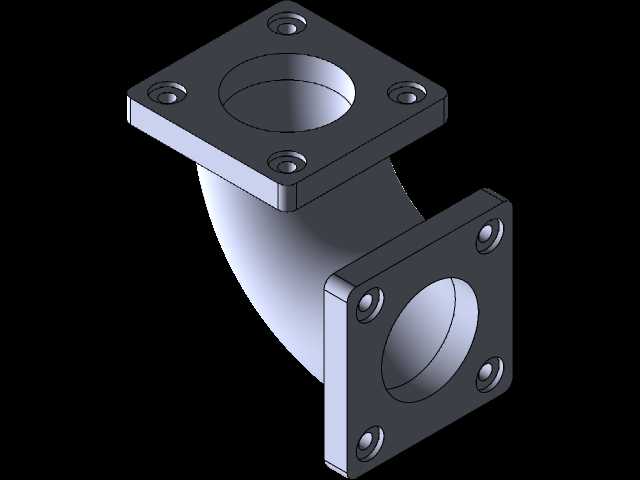

　　这类90度弯通法兰连接件，在工业流体输送、气动回路搭建、小型设备气路转接场景中十分常见，核心作用是完成垂直相交的两个管路端口的刚性对接，同时依托两端的法兰安装面保证连接后的密封性能与结构强度，避免管路转角位置出现泄漏、应力集中断裂的问题。从结构设计逻辑来看，两端的方形法兰盘上均预留了四个对称分布的螺栓安装孔，孔位的同轴度、法兰端面的平面度是设计时需要重点控制的形位公差，安装时可通过螺栓穿过对应孔位，配合密封垫片将弯头与两端的设备接口、管路法兰牢牢锁紧，四个孔位对称布局的设计，能够让螺栓锁紧时的压紧力均匀分布在法兰密封面上，不会出现局部压紧力不足导致的密封失效问题。中间的弯曲流道采用平滑圆弧过渡设计，没有直角突变的结构，

　　能够大幅降低流体、气体在转角位置的流动阻力，减少介质输送过程中的压力损失，同时也能避免介质内的固体杂质在转角位置堆积造成流道堵塞。在实际安装边界上，两端法兰的外轮廓尺寸、螺栓孔的中心距需要和对接端的接口尺寸完全匹配，弯头的弯曲半径决定了两个接口的中心距，在布局管路时需要提前核算安装空间，避免弯头安装后和周边的设备构件、其他管路产生干涉。这类构件常被用在小型液压站的油路转接、气动控制箱的气路转向、小型水处理设备的管路连接、传感器安装基座的气路配套等场景，相比螺纹连接的弯头，法兰连接的形式能够承受更高的管路压力，抗振动性能更好，在设备长期运行产生持续振动的工况下，也不容易出现接口松动、介质泄漏的问题。

　　建模过程中需要重点保证流道内壁的光滑度，法兰端面的安装基准要和流道轴线保持垂直，螺栓孔的位置度公差要控制在合理范围内，避免实际装配时出现螺栓无法穿入、法兰对接后存在间隙的问题，弯曲段的壁厚要保持均匀，避免局部壁厚过薄导致承压能力不足，或是壁厚过厚造成材料浪费、构件整体重量偏大的问题。
