双轴承支撑安装座结构设计方案

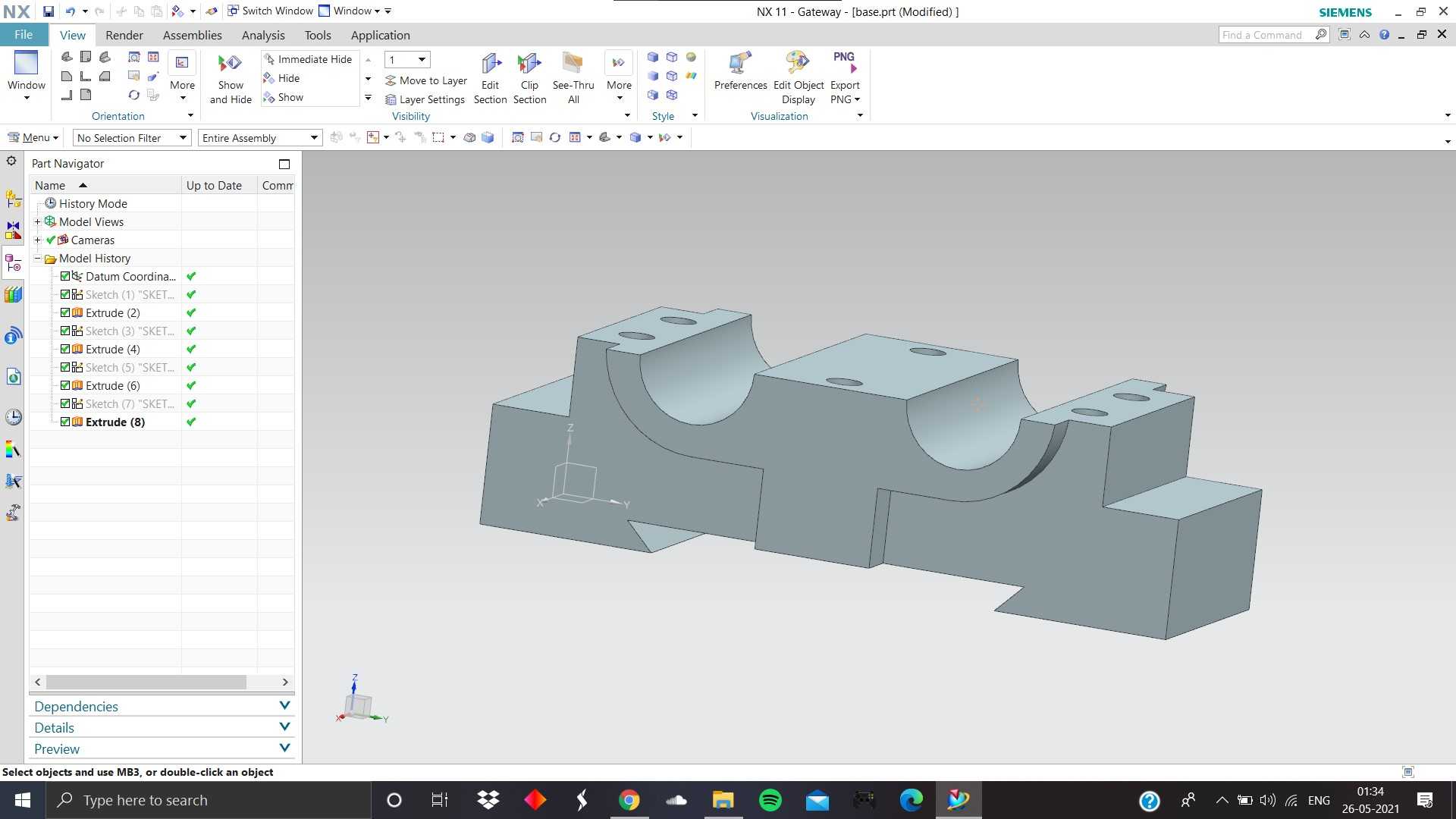

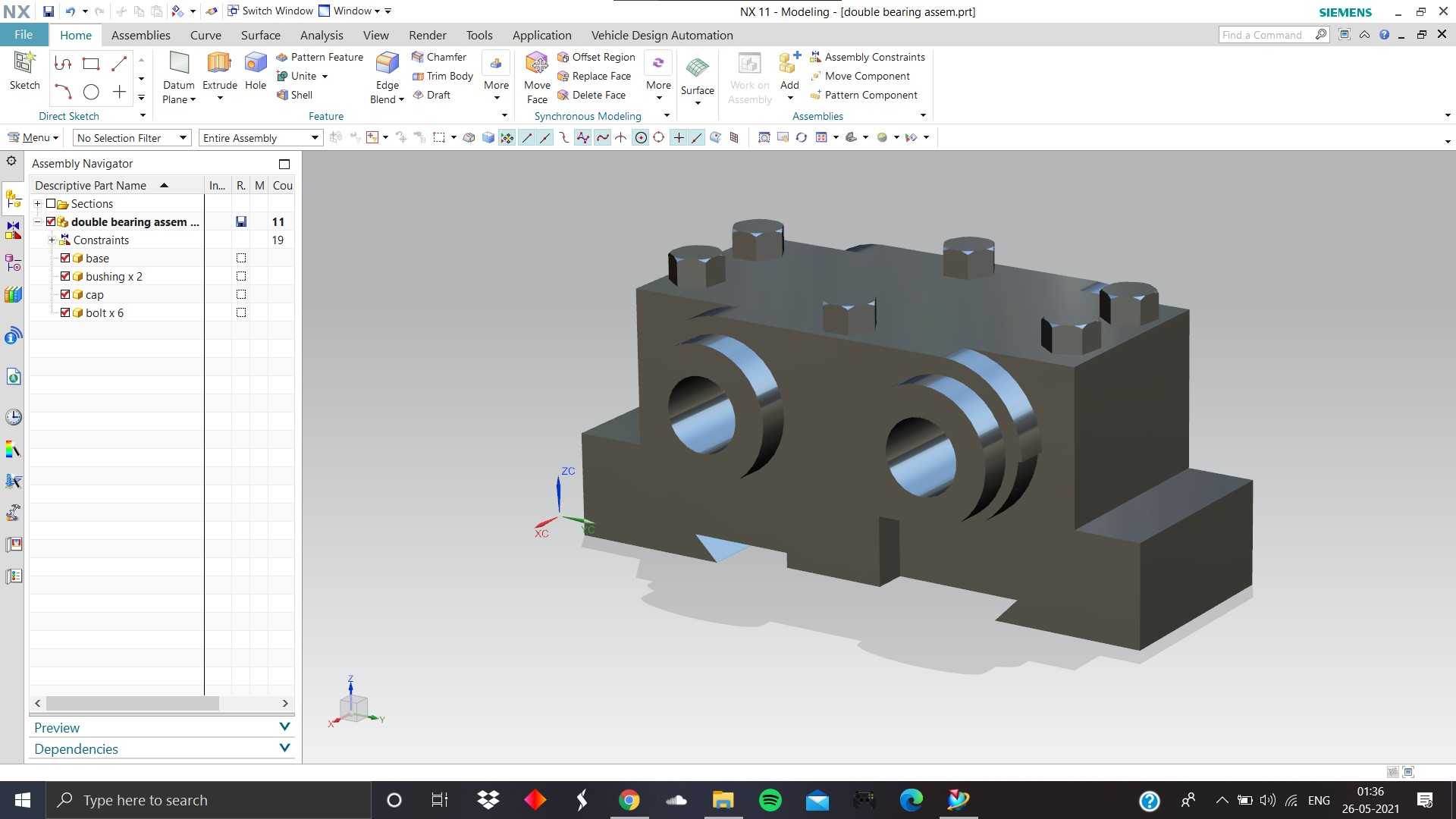

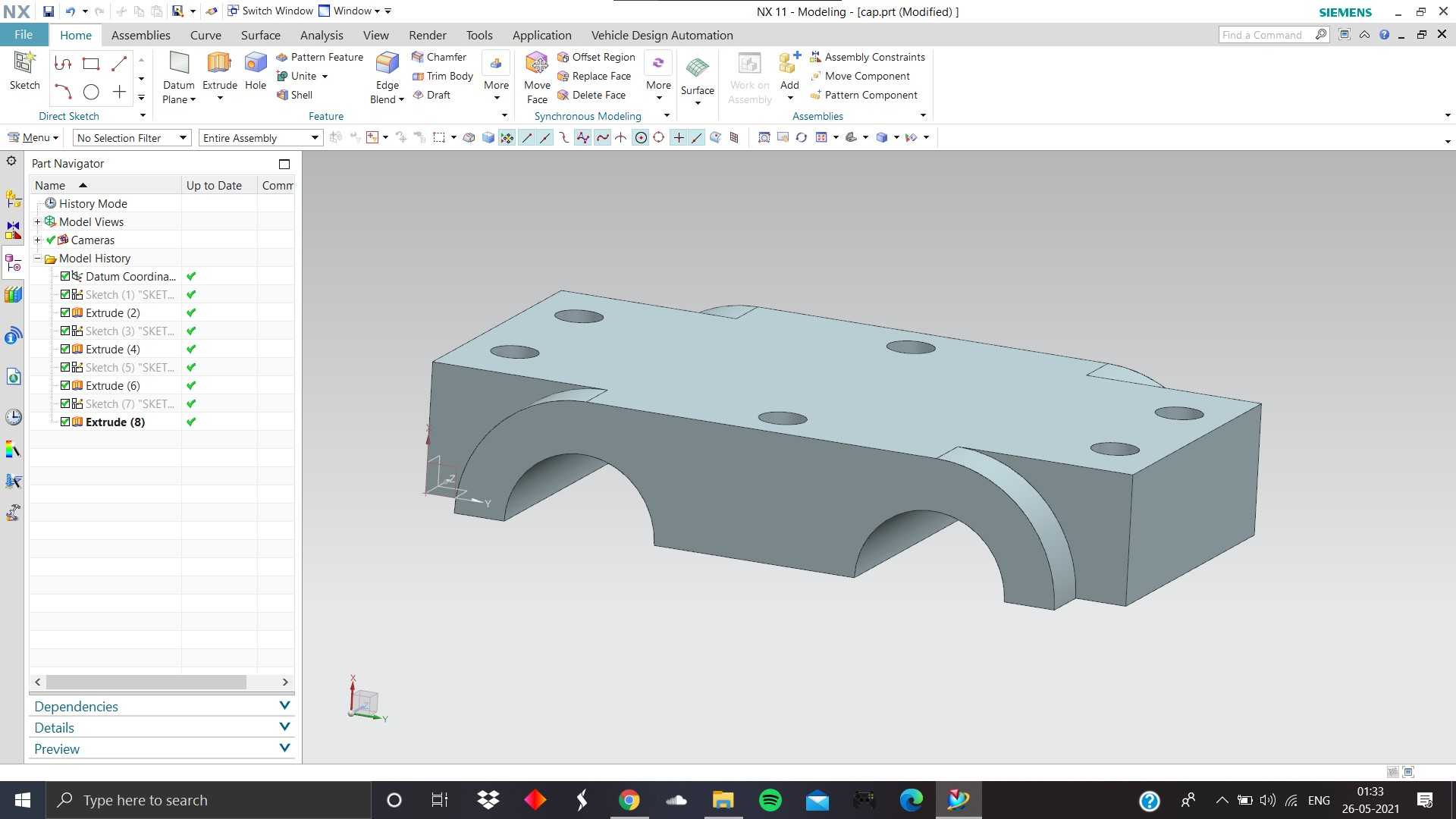

　　在各类旋转传动设备的布局中，双轴承支撑结构是保障轴系运行稳定性的核心部件，这类组件常应用于中小型传动箱、精密检测仪器的转轴支撑位、轻工设备的动力输出端等场景，承担着承载径向载荷、约束轴系轴向窜动、保障转轴回转精度的核心作用。从实际工况需求出发，该双轴承组件采用一体式基座设计，两个轴承安装位同轴排布，基座底部设置定位凸台结构，可直接嵌入安装基面的定位槽内，避免装配过程中出现位置偏移，同时基座两侧预留螺栓过孔，可通过紧固件完成与安装基面的刚性连接，安装边界可适配多数常规中小型传动设备的安装空间，无需额外加工转接板即可完成装配。设计过程中优先考虑轴承安装的同轴度要求，两个半圆轴承安装腔采用一体化铣削成型工艺，减少分体装配带来的同轴度误差，

　　安装腔的内径尺寸与标准深沟球轴承外径匹配，腔体内侧预留轴承轴向定位台阶，可限制轴承内圈与外圈的相对轴向位移，避免转轴高速运转时轴承出现窜动异响。基座侧面设置注油通道，可直接连通轴承安装腔，日常维护时无需拆解组件即可完成润滑脂加注，降低设备运维的拆解工作量。两个轴承位之间设置隔挡凸台，既可以分隔两个轴承的安装空间，避免润滑脂串流，也能提升基座整体的结构刚性，减少承载时的基座形变。从受力角度分析，该结构可同时承受双向径向载荷与一定的轴向载荷，适配转速区间覆盖多数中小型工业设备的转轴运行转速，基座的壁厚经过受力校核，在额定载荷下形变量控制在轴系精度允许范围内，不会因基座形变导致轴承卡滞或磨损加剧。建模过程中对安装孔位、

　　轴承腔的配合公差做了对应标注，装配时可直接参考模型的公差要求选择对应配合等级的紧固件与轴承配件，减少现场装配的配做工作量，组件的外形轮廓做了倒角处理，避免装配过程中锐边划伤操作人员，同时去除加工应力集中点，提升基座的长期使用强度。
