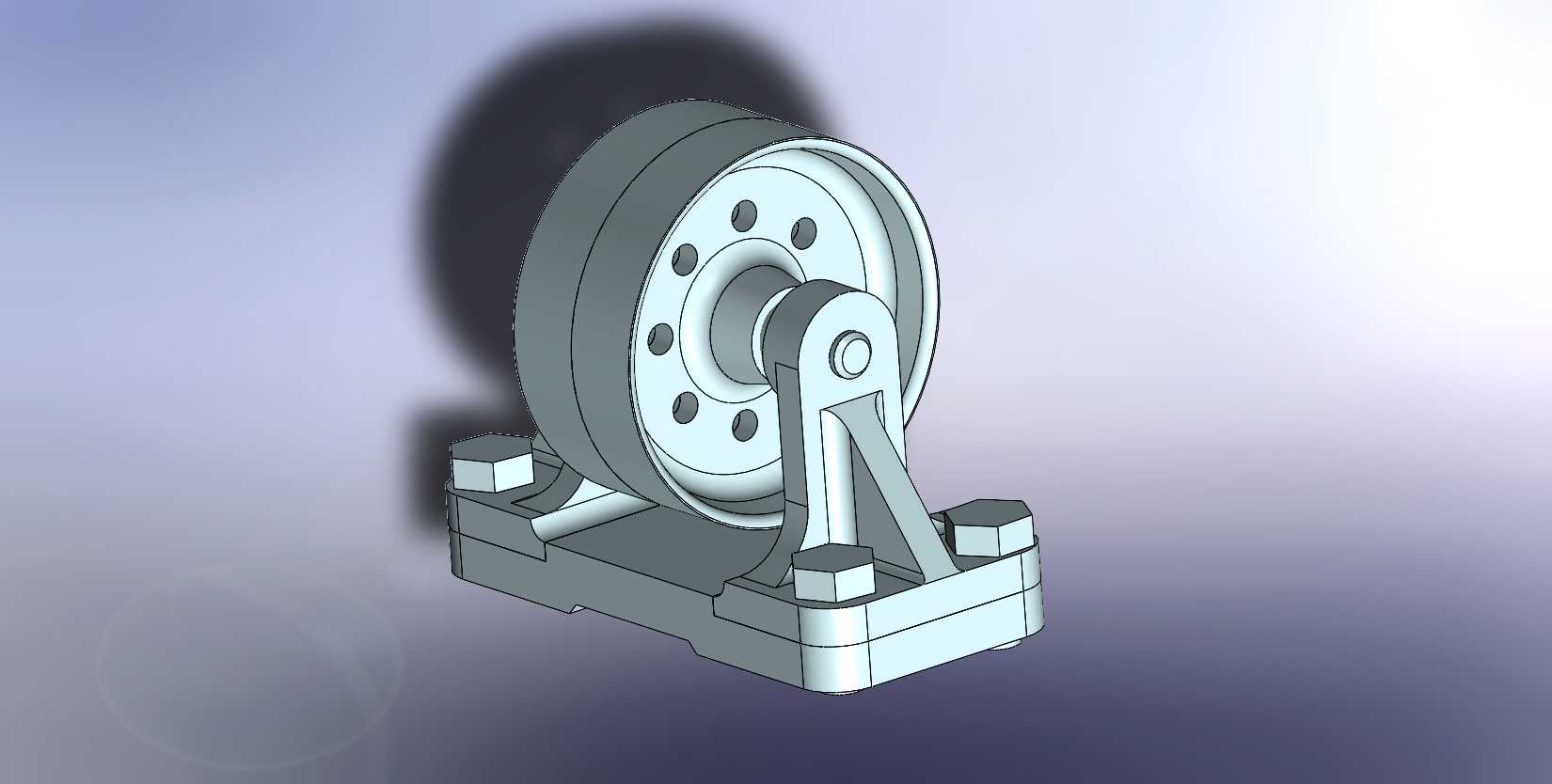

传感器配套滚轮支架装配结构设计

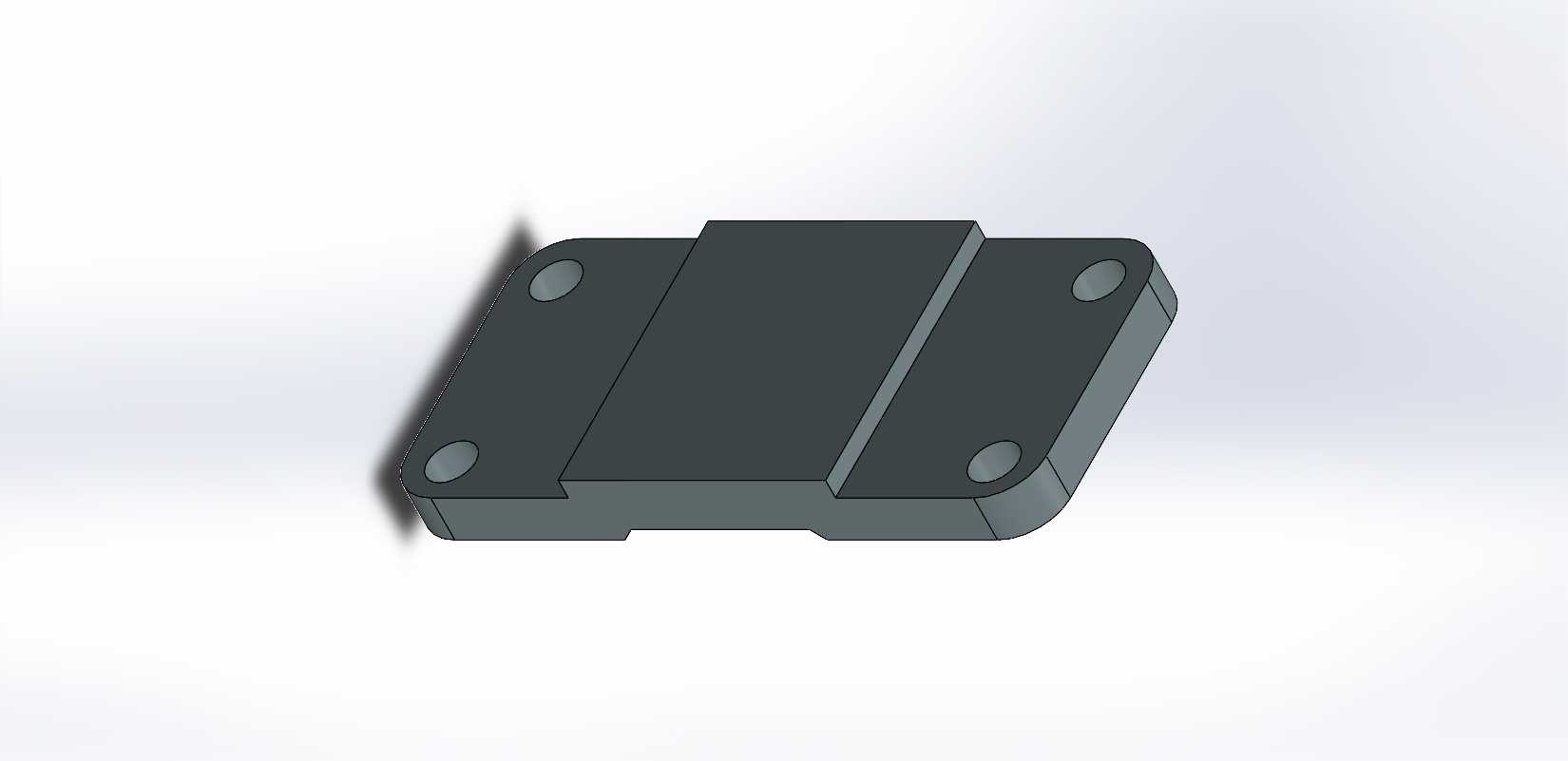

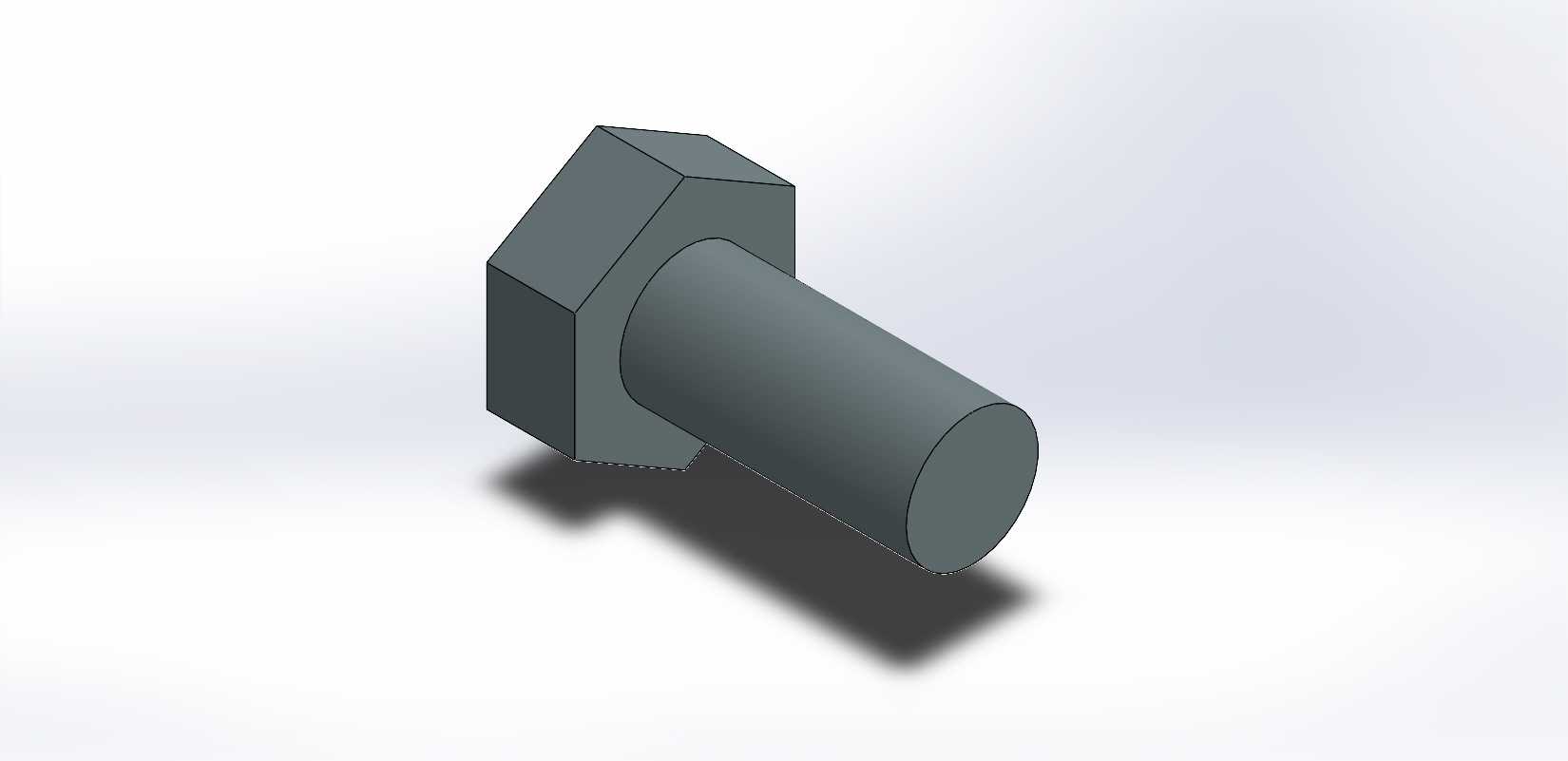

　　在工业传感检测场景中，滚轮支架是配套接触式位移、测距类传感器完成动态检测的核心承载构件，这类构件常应用在自动化生产线的物料位置检测、输送线工件到位触发、机械设备行程限位反馈等工况下，需要同时兼顾滚轮的转动灵活性与支架本身的安装稳固性，避免检测过程中出现支架晃动、滚轮卡滞导致的传感信号误判。从实际使用需求出发，该支架组件采用分体式拼接的结构设计思路，主体承载板采用平直矩形截面构型，两侧延伸出带安装孔的固定耳板，四个安装沉孔对称分布在耳板四角，安装时可通过内六角螺栓直接固定在设备安装基面，沉孔设计能够让螺栓头完全没入板件表面，不会突出干涉滚轮的转动路径，也避免了外接管线剐蹭螺栓头造成的部件移位。支架中部的承载区域做了加厚处理，

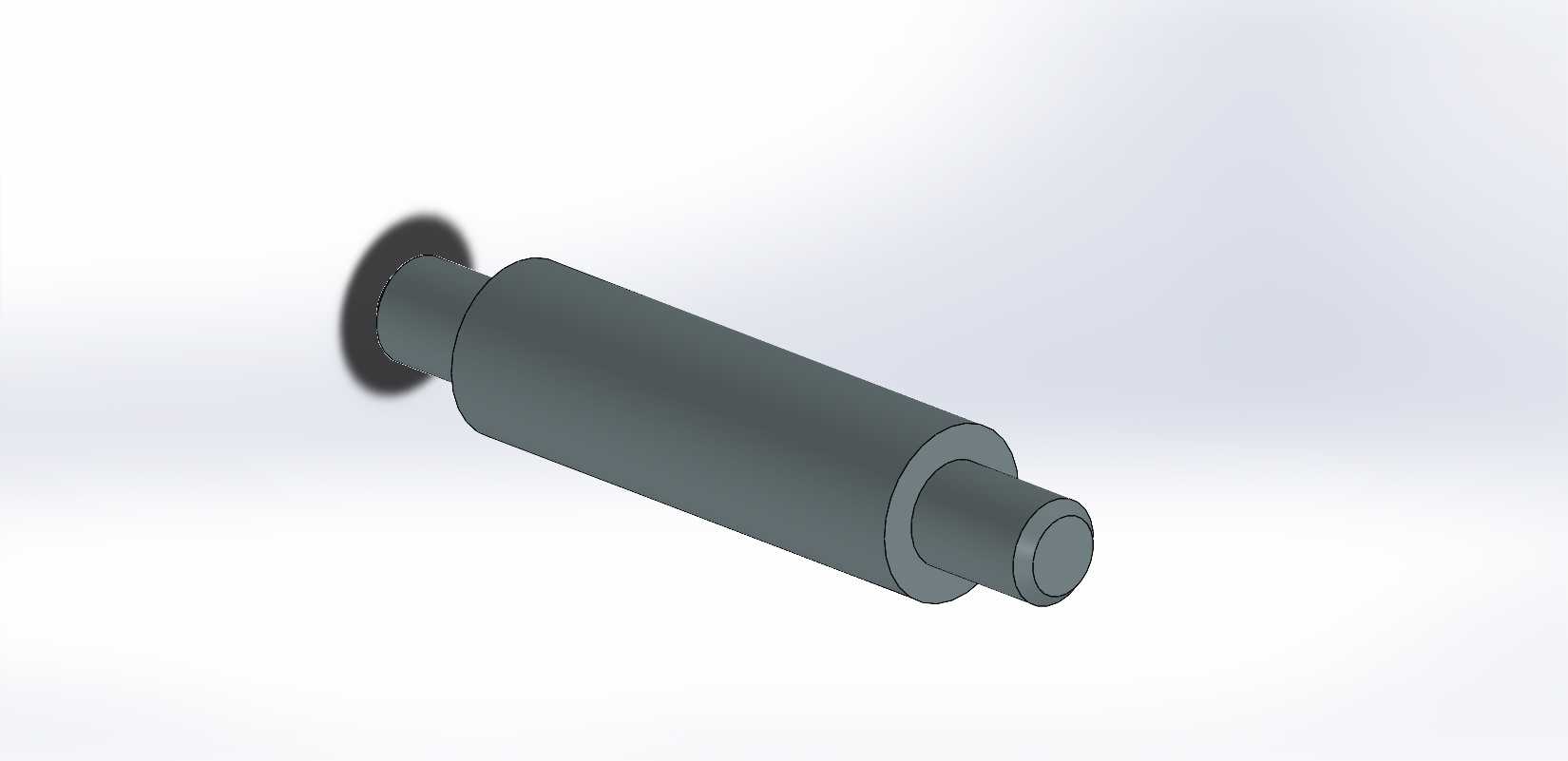

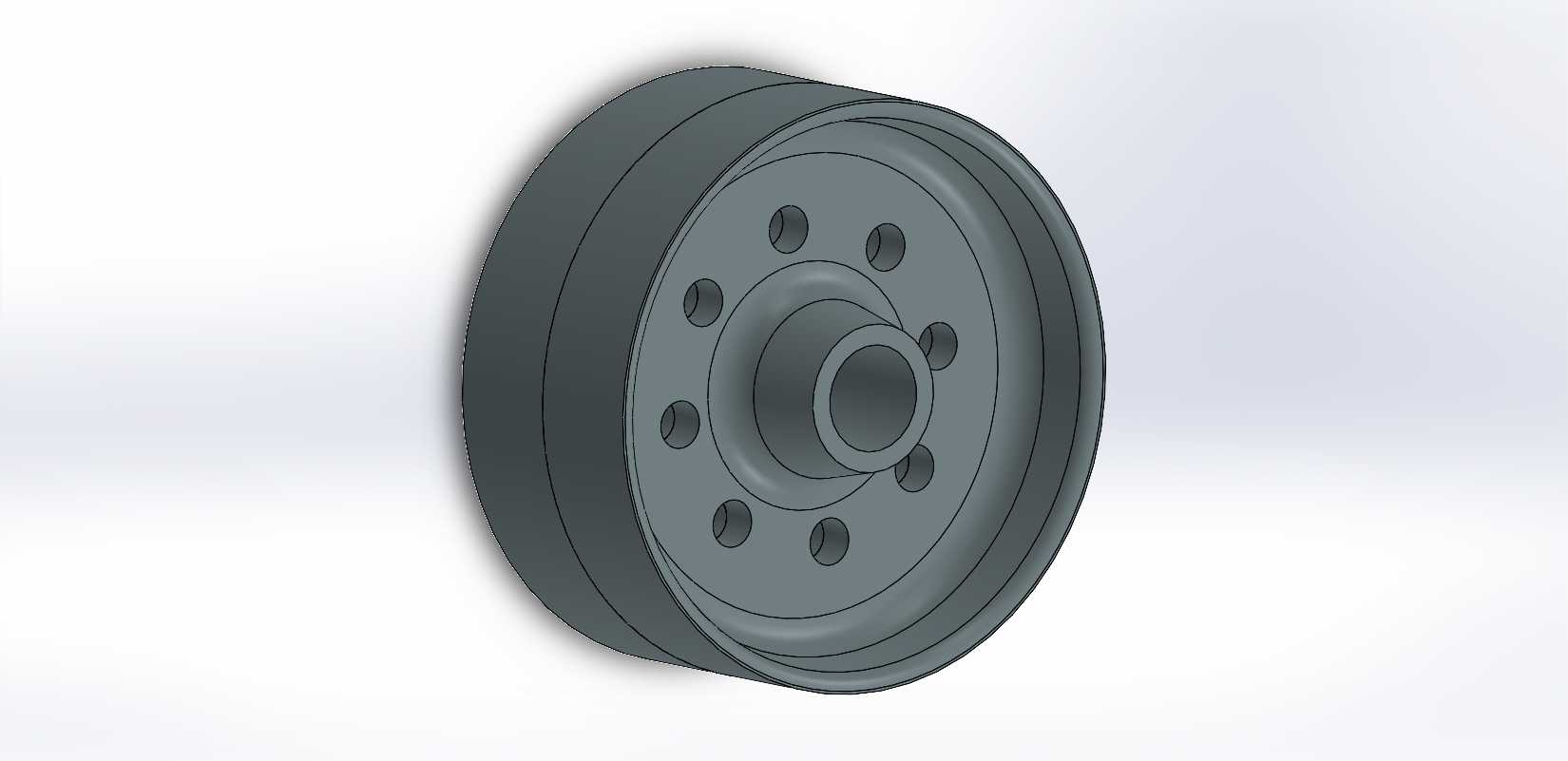

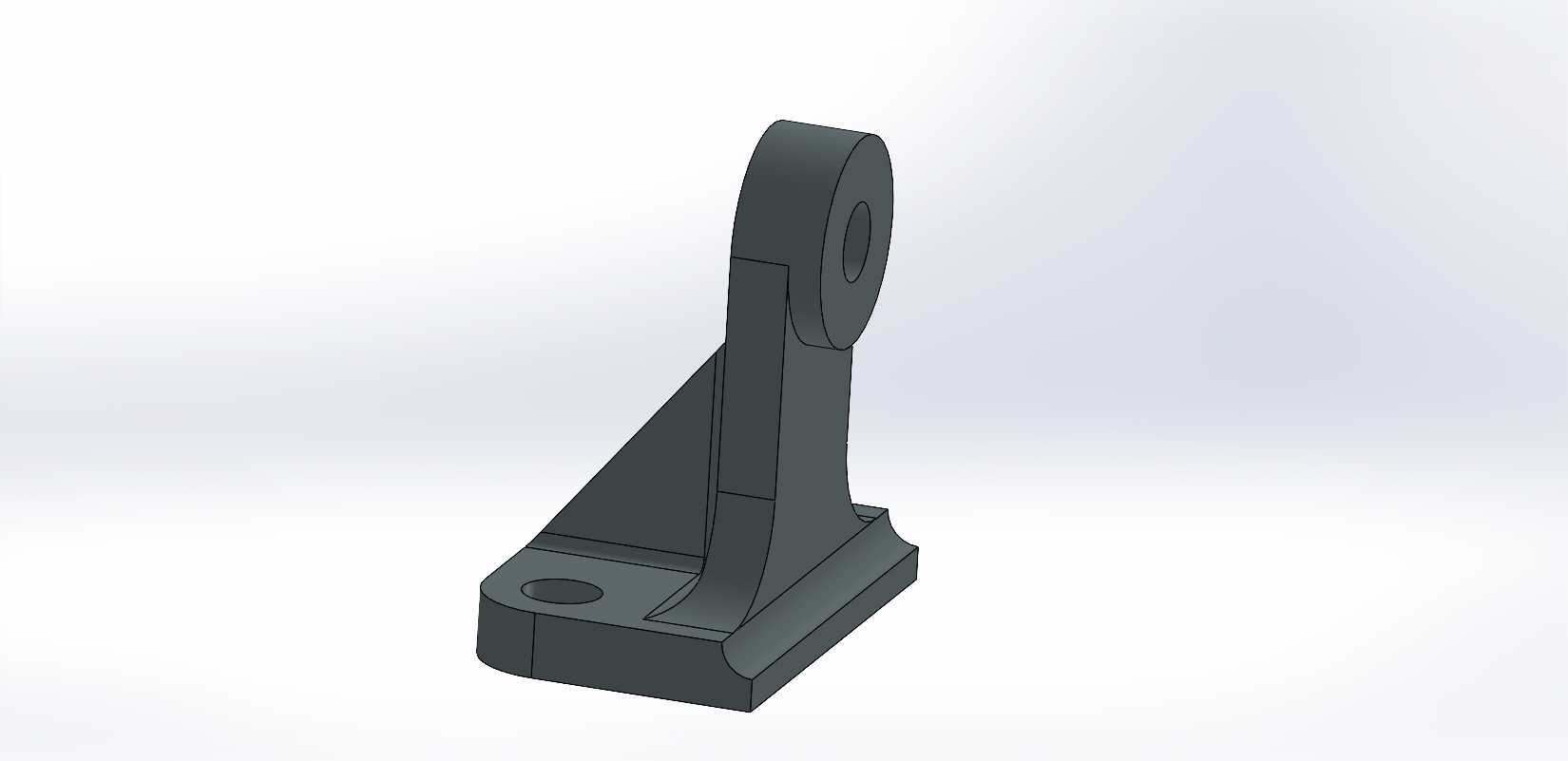

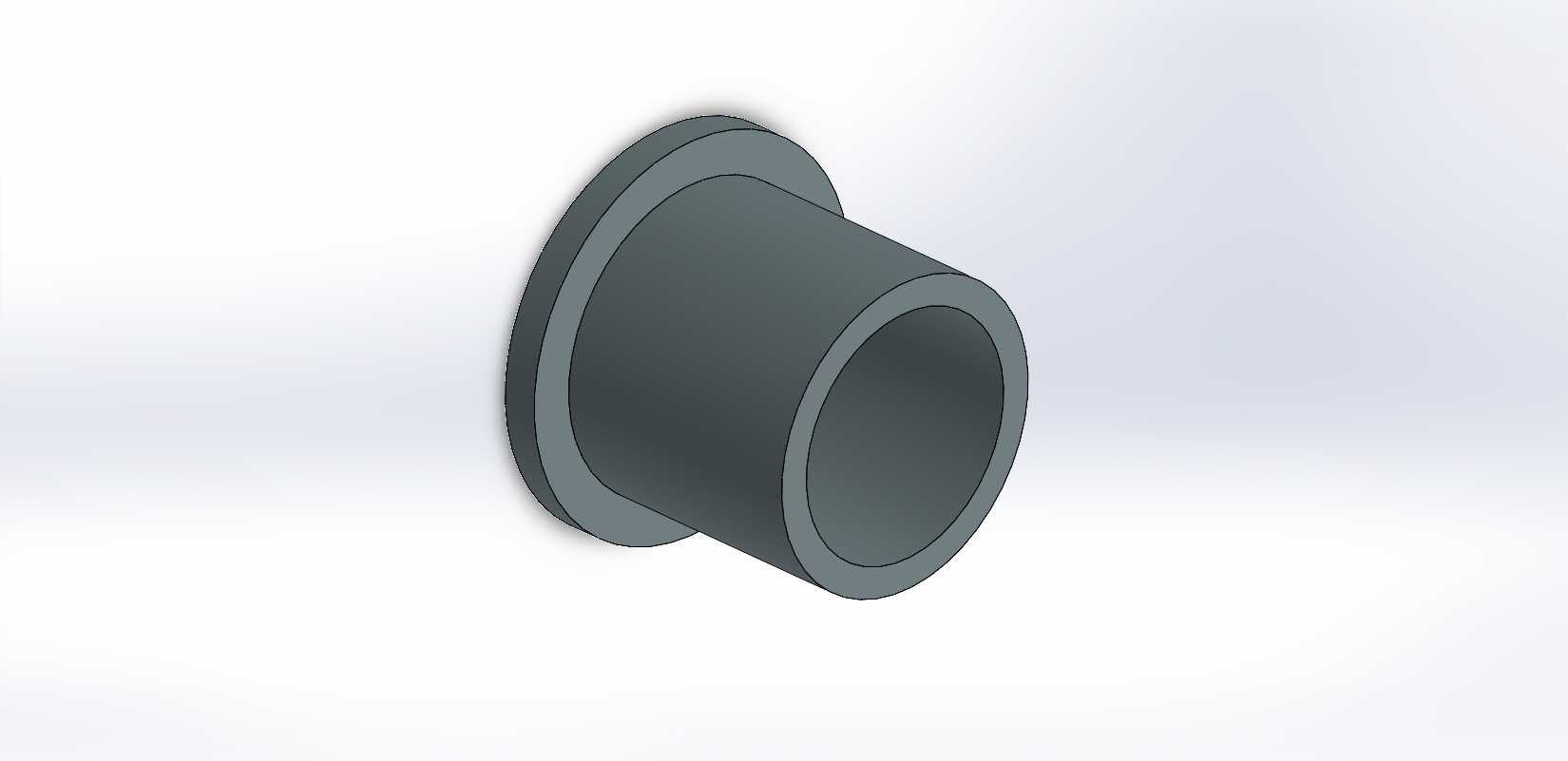

　　能够承受滚轮长期滚动带来的交变载荷，尤其是在高速输送线的检测工位，工件经过时会对滚轮产生瞬时径向冲击力，加厚的基体可以有效分散应力，避免长期使用后出现板件弯折变形。两侧的安装耳板与主体承载板之间做了圆弧过渡处理，不存在直角应力集中区域，在冲压或机加工成型过程中能够减少边角开裂的风险，装配时也能避免锐边划伤安装人员或配套管线。滚轮的安装位设置在支架主体的下方居中位置，装配时滚轮转轴与支架两侧的轴孔采用间隙配合，保证滚轮转动时无卡滞，同时轴孔端部设计有挡圈槽，可通过轴用弹性挡圈对转轴进行轴向限位，防止设备运行过程中转轴窜动脱出。从安装边界来看，该支架整体外轮廓方正，没有向外突出的异形结构，安装时所需的操作空间较小，

　　能够适配传感器安装空间局促的紧凑设备工位，比如小型自动化装配线的工位检测点、精密机床的行程反馈位置，都可以直接通过四个安装孔完成固定，不需要额外设计转接板。在装配逻辑上，该组件将支架基体、滚轮、转轴、限位挡圈拆分为独立可替换的零件，当滚轮长期磨损后，不需要拆卸整个支架，只需要拆下挡圈抽出转轴即可更换滚轮，大幅降低了现场维护的时间成本。支架表面做了发黑防锈处理，能够适应车间内存在少量切削液、粉尘的工况，不会轻易出现锈蚀卡滞滚轮的问题，整体结构没有多余的冗余设计，所有构型都服务于承载滚轮、固定传感器、传递检测动作的核心功能，在保证结构强度的前提下尽可能压缩了整体体积，适配多数工业接触式传感器的配套安装需求。
