十字轴式万向传动连接结构三维建模

　　在各类需要变角度传递动力的机械传动场景中，这类万向传动结构是解决轴系不对中问题的核心部件，常见于汽车转向系统、工业输送机的动力接驳段、机床进给轴的跨距传动、农业机械的行走动力传递等场景，当两根动力轴无法保证严格同轴、或者工作过程中轴间夹角会随设备动作发生动态变化时，就需要依靠这类结构完成扭矩的连续传递，避免轴系因刚性连接产生憋劲、轴承过载、轴件断裂等故障。

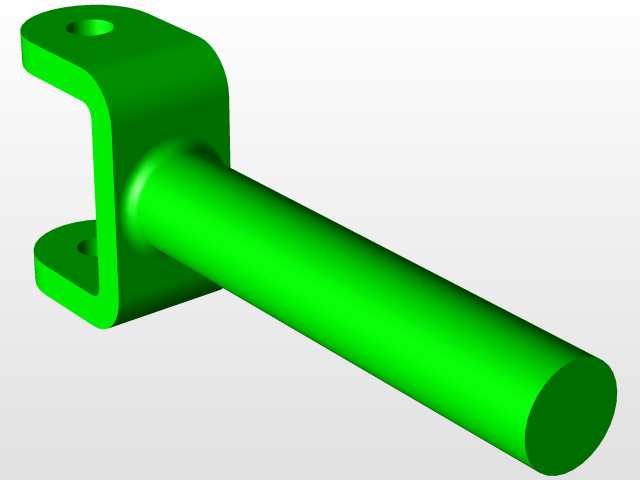

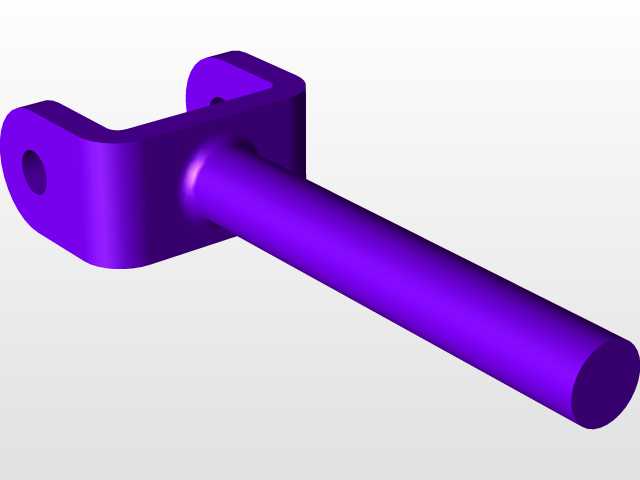

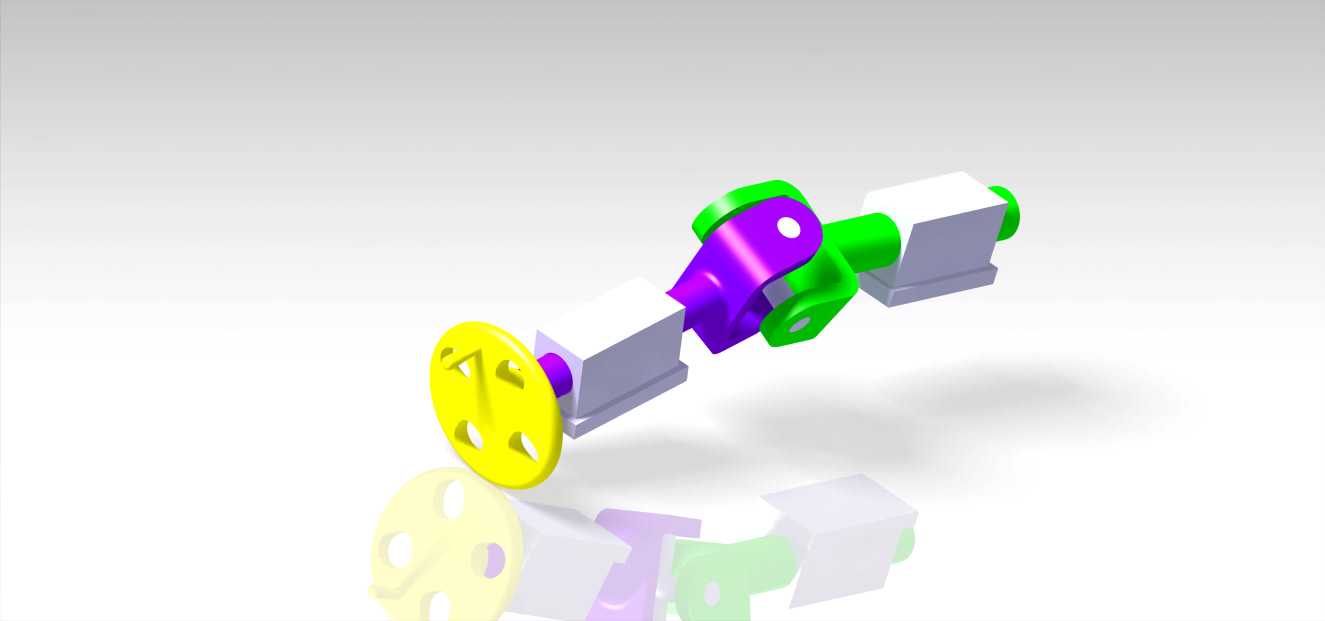

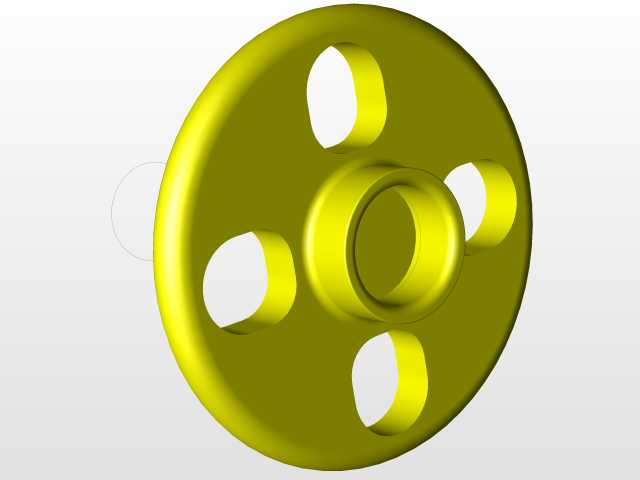

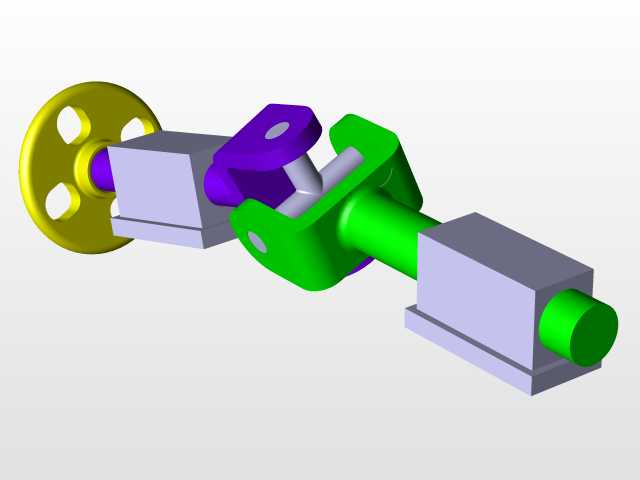

　　从结构设计逻辑来看，这套万向传动组件包含两端的轴连接座、中间的十字铰接副、端部的法兰连接盘以及配套的支撑轴承座，十字铰接副的两个互相垂直的旋转轴可以分别补偿两个方向的角度偏差，单节结构可允许两轴之间存在最大15°到20°的夹角偏移，若需要更大的偏角补偿能力，还可通过双节串联的方式扩展角度适应范围。设计过程中首先要确认传递扭矩的额定值，以此反推十字轴的轴径、铰接副的接触强度，两端的连接结构分别适配不同的安装端：一端带法兰盘的结构用于和带法兰输出的动力端对接，通过螺栓锁紧传递大扭矩，另一端的方座结构用于和设备机架上的轴承座配合，保证轴系旋转的同轴度支撑。

　　安装边界方面，整套结构的轴向总长度可根据实际传动跨距调整中间轴段的长度，两端支撑座的安装孔位需要和设备机架的安装面匹配，铰接副的外部需要预留足够的摆动空间，避免结构摆动过程中和周边的机架、管线产生运动干涉。支撑轴承座内置的滑动轴承或者滚动轴承需要承担径向载荷，同时要考虑铰接处的润滑通道设计，保证长期运转过程中铰接副的磨损量控制在合理范围内。

　　实际选型应用时，需要先核算设备的峰值扭矩、最高工作转速、轴系的最大动态偏角，再匹配对应规格的万向结构，转速较高的场景还需要对整套结构做动平衡校正，避免高速旋转时产生过大的振动影响设备整体精度。这类结构相比刚性联轴器，最大的优势就是可以补偿安装过程中的同轴度误差，以及设备运行过程中因机架变形、部件位移产生的轴系角度变化，大幅降低轴系的装配精度要求，同时提升传动系统的抗冲击能力，在存在振动、冲击的传动场景中，还能起到一定的缓冲吸振作用，保护后端的动力部件和执行部件不受过载损伤。建模过程中需要严格控制铰接副的配合间隙，间隙过大会导致传动回程误差过大，影响传动精度，间隙过小则会导致转动卡滞，加剧铰接部位的磨损，两端轴段的同轴度、法兰盘的端面跳动量都需要符合传动件的形位公差要求，才能保证实际加工装配后可以顺畅运转。
