带套筒平行轴连接用开口销结构

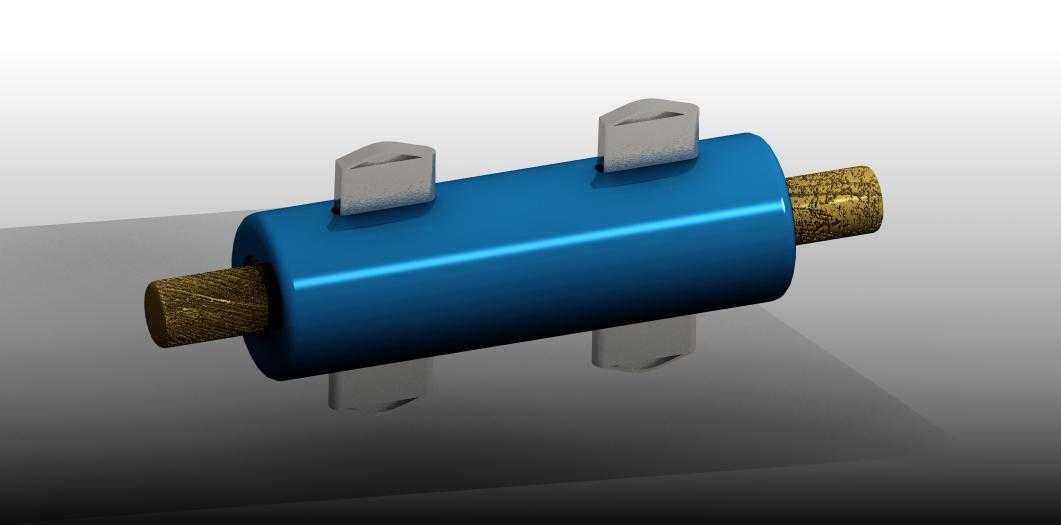

　　在轻工输送线、小型仪器仪表传动模组、低压电气操作机构这类对轴系同轴度要求不极端严苛，但需要快速拆装的平行轴对接场景里，这类带套筒的开口销结构是非常实用的连接件。它的核心作用是实现两根轴向对齐的平行轴之间的周向与轴向同步锁定，替代传统的键连接+紧定螺钉组合，大幅降低现场拆装的工具依赖，日常维护时不需要额外准备拉马、扭矩扳手这类工装，徒手配合一字起就能完成轴系的拆分与重组。从结构设计逻辑来看，中间的蓝色套筒是整个连接件的定位基准，内孔与对接轴的轴头采用小间隙配合，装配时两根轴的对接端分别从套筒两端插入，抵靠到套筒内部的定位台阶后，轴端预先加工的径向销孔会刚好与套筒壁上预留的四个销槽对齐，此时将四个金属开口销分别沿销槽敲入，

　　穿过轴上的销孔后，销尾的弯折限位结构会自动卡紧在套筒外壁的卡槽内，不需要额外做防松处理，就能同时承担扭矩传递和轴向窜动限位的功能。设计时特意将销体的受力段做了等截面处理，避免应力集中导致的销体剪切断裂，套筒外壁的销槽做了15度的导入倒角，现场装配时即使销孔存在微小的位置偏差，也能顺着倒角滑入对位，降低一线装配人员的操作难度。安装边界方面，套筒的外径比对接轴的公称直径大12毫米左右，预留出销体的安装空间，整套连接件安装完成后，径向突出轴表面的高度不超过8毫米，不会和周边的护罩、走线架发生运动干涉，轴向总长度根据对接轴的直径做匹配，常规适配直径6到16毫米的光轴对接场景，不需要对原有轴系做额外的结构改动，就能直接替换原有连接结构。

　　销体采用的是带弯折锁止头的结构，和普通圆柱销相比，它不需要在轴端加工螺纹或者卡簧槽，对轴的强度削弱更小，同时锁止头卡在套筒外壁后，即使设备运行中存在持续振动，销体也不会从销孔中脱出，长期运行的可靠性比普通开口销更高。在小型试验设备的传动模组改造中，这类结构的优势尤其明显，很多试验台需要频繁更换不同规格的输出轴，用这种连接结构，单次拆装时间能压缩到十秒以内，而且不会因为反复拆装磨损轴头的配合面，比传统的抱紧式联轴器成本低七成以上，对安装空间的要求也更小。需要注意的是，这类连接件适合传递中等以下扭矩的场景，设计选型时要根据传递的扭矩核算销体的剪切强度，套筒的壁厚要保证在销孔位置不会因为挤压出现塑性变形，销体插入后要确保锁止头完全卡入套筒的卡槽，避免运行中销体退出引发轴系脱开的故障。
