扭矩转线性运动操纵杆结构设计

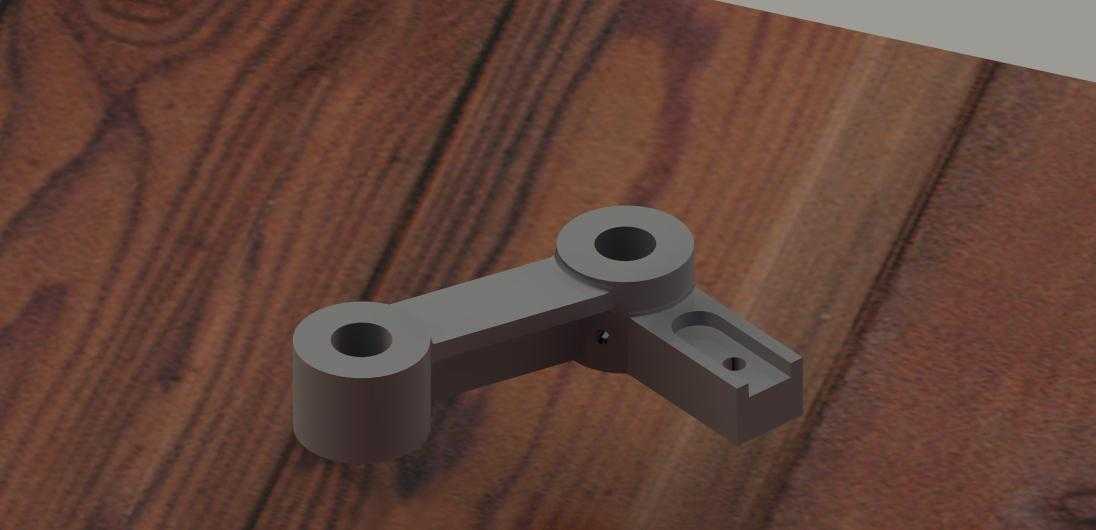

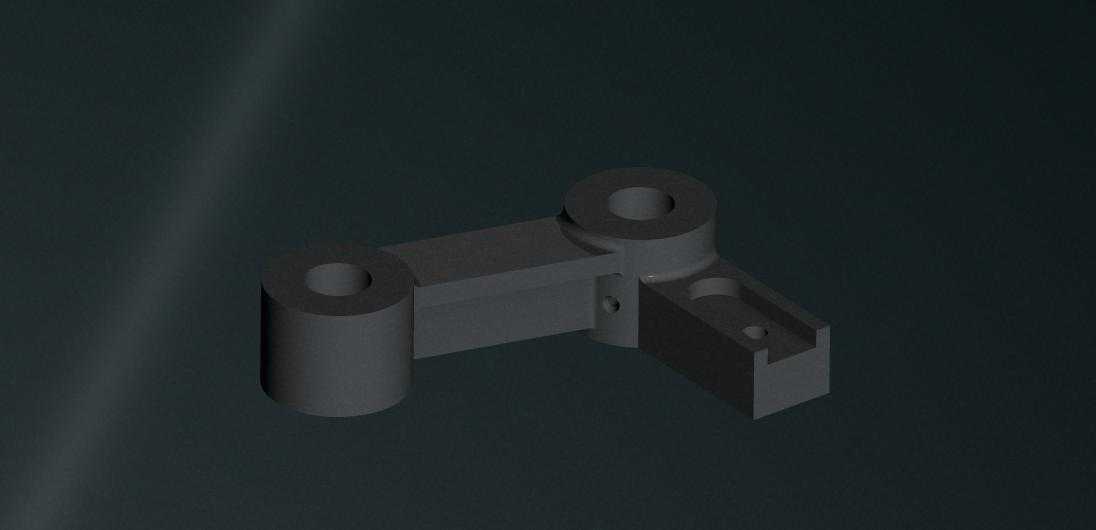

　　在工业传感与小型执行机构的配套场景里，这类操纵杆常作为手动输入触发部件，集成在检测设备的操作端、小型试验台的调节工位，或是自动化产线的手动应急操控单元里，承担把操作人员施加的扭转力矩，平稳转化为直线方向位移输出的作用，最终把动作传递给后端的传感元件或是执行端，完成行程触发、参数微调、工位切换这类实际动作。从结构设计逻辑来看，整个构件采用一体化的刚性基体设计，两个同轴的圆柱筒结构作为转动副的安装位，内孔预留了标准轴径的配合公差，既可以穿装固定销轴实现整个操纵杆的摆动支撑，也能在筒体内加装复位扭簧，实现操作后的自动回位，避免手动操作后构件卡滞在动作位。基体延伸出的连接臂做了等强度的截面设计，

　　在保证扭转刚度的前提下尽可能削减了不必要的实体厚度，减少操作时的转动惯量，让手动扭转的反馈手感更清晰，不会因为构件自重带来多余的晃动感。末端的槽型安装位是线性运动的输出端，槽内预留了销轴安装孔，可以和后端的直线推杆、位移传感拨片做铰接配合，当操作人员扳动操纵杆绕支撑轴转动时，槽位会带动铰接件做定向的直线位移，整个传动路径没有多余的传动间隙，能保证扭矩输入到线性输出的转化精度，避免空行程带来的操作误差。从安装边界来看，两个支撑筒的同轴度在建模时做了严格的形位公差约束，安装时只要保证固定销轴穿过两个筒体内孔完成定位，整个构件的转动平面就会和安装基准面保持平行，不会出现转动卡涩的问题；末端槽位的开口尺寸和深度匹配常规的微型传动销轴规格，

　　不需要额外做定制加工就能和标准传动件适配，连接臂的长度经过力矩匹配设计，操作人员只需要施加很小的扭转力，就能在输出端获得足够的线性推拉力，兼顾操作手感和输出负载能力。构件上预留的小型定位孔，既可以用来安装行程限位销，限制操纵杆的最大转动角度，避免过度扭转损坏后端的传感元件，也能作为位置标识的安装位，配合外部的位置传感器检测操纵杆的实时转角，实现操作状态的电信号反馈。整个结构没有复杂的曲面特征，所有的安装面、配合孔都采用规则的几何特征，不管是做3D打印样件验证，还是采用机加工、粉末冶金的方式批量生产，都能很好地保证加工精度，降低生产环节的工艺难度，在实际装配时也不需要复杂的调试步骤，只要完成销轴的穿装和输出端的铰接，就能实现稳定的扭矩转线性运动功能，适配各类需要手动输入线性位移的传感、调节场景。
