汽车白车身钣金结构件三维数模

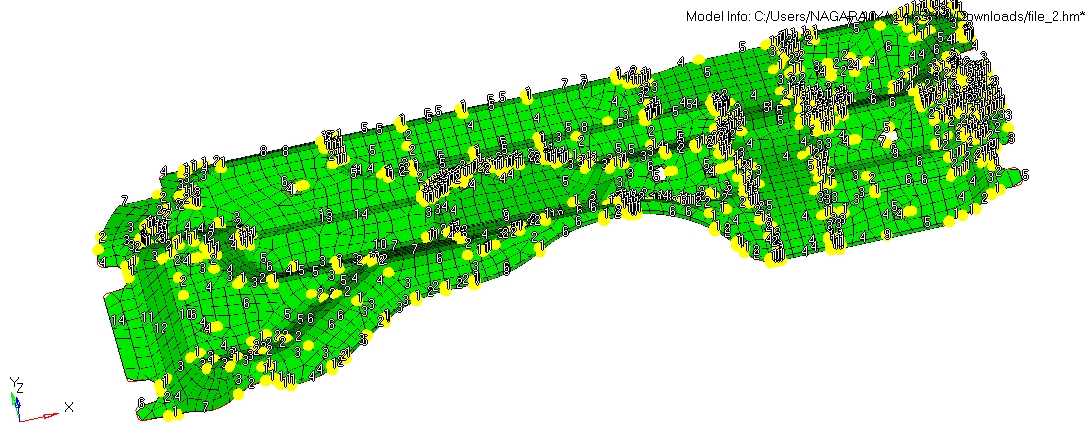

　　该构件属于汽车白车身的组成部分，为典型的冲压钣金类承载结构，在整车装配体系中承担着局部结构支撑、外形曲面衔接、相邻部件安装基准的多重作用。从结构设计逻辑来看，该件采用一体化冲压成型的薄壁结构，整体曲面完全贴合车身外覆盖件与内部加强梁的匹配边界，所有翻边、孔位、型面公差均严格遵循车身焊装的匹配要求，网格划分的节点对应实际生产中的焊装定位点，能够直接用于前期的焊装工位仿真、结构刚度校核以及碰撞性能模拟。在实际装车场景中，该钣金件位于车身侧围与底板的衔接区域，上方需要匹配内饰安装卡扣的固定座，侧面需要与侧围外板进行点焊连接，下方则要承接底板加强梁的焊接载荷，因此在设计阶段就对型面的贴合度、翻边的折弯角度、焊接边的宽度做了明确约束：

　　焊接边宽度统一控制在12-15mm区间，既满足点焊电极的作业空间要求，也避免过宽的翻边带来的材料浪费与重量冗余；所有安装孔的位置度公差控制在±0.2mm以内，保证后续内饰件、线束卡扣的装配精度，不会出现安装错位、卡扣无法卡入的问题。从结构特性来看，该件在曲面过渡区域做了局部的加强筋设计，筋条高度3mm，宽度8mm，沿着构件的应力传递方向布置，在不增加板材厚度的前提下提升了局部的抗凹刚度与模态性能，避免车辆行驶过程中该区域出现共振异响。设计过程中充分考虑了冲压工艺的可行性，所有折弯圆角均大于板材厚度的1.5倍，避免冲压过程中出现开裂、起皱等工艺缺陷，同时型面的拔模角度统一控制在3°以上，满足冲压模具的脱模要求。在安装边界上，

　　该件的所有匹配面均预留了0.7mm的焊装间隙补偿量，能够抵消冲压件的成型公差、焊装过程中的热变形量，保证整车装配后的DTS间隙面差符合设计要求。该数模完整还原了构件的所有型面特征、孔位特征与翻边特征，可直接用于车身结构的CAE仿真分析、焊装夹具的方案设计、冲压工艺的前期排布，也可作为同类型车身钣金件设计的参考案例，帮助结构设计人员快速掌握白车身钣金件的设计要点、工艺约束与匹配逻辑，减少设计阶段的反复修改，缩短产品开发周期。
