带遮阳棚小型农用轮式拖拉机

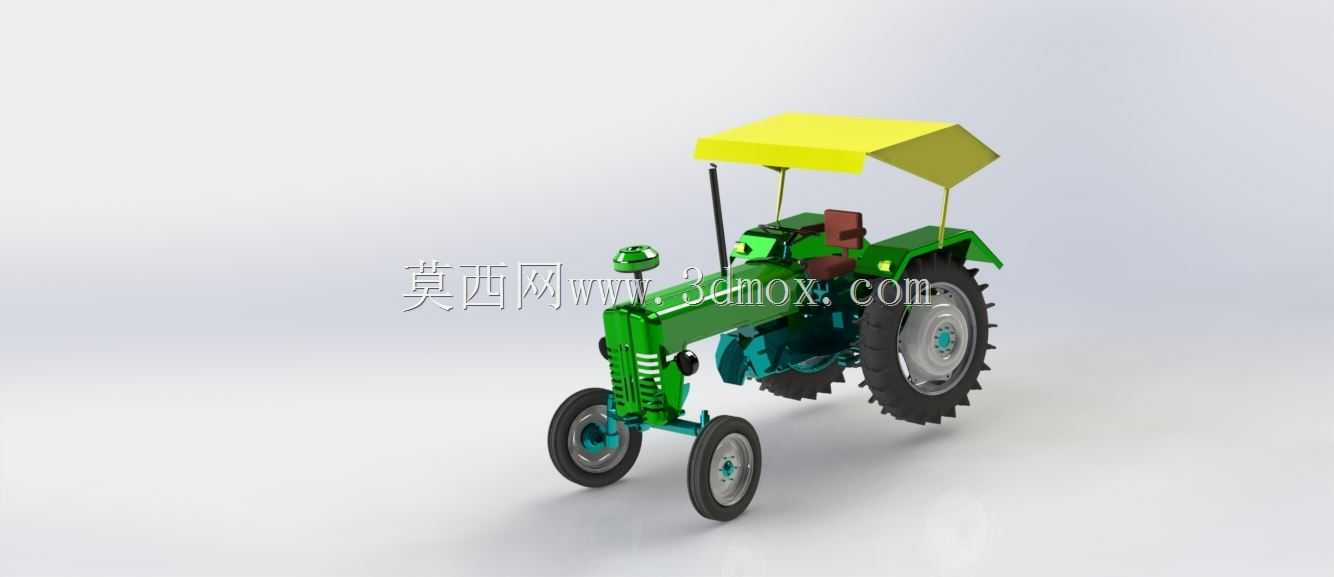

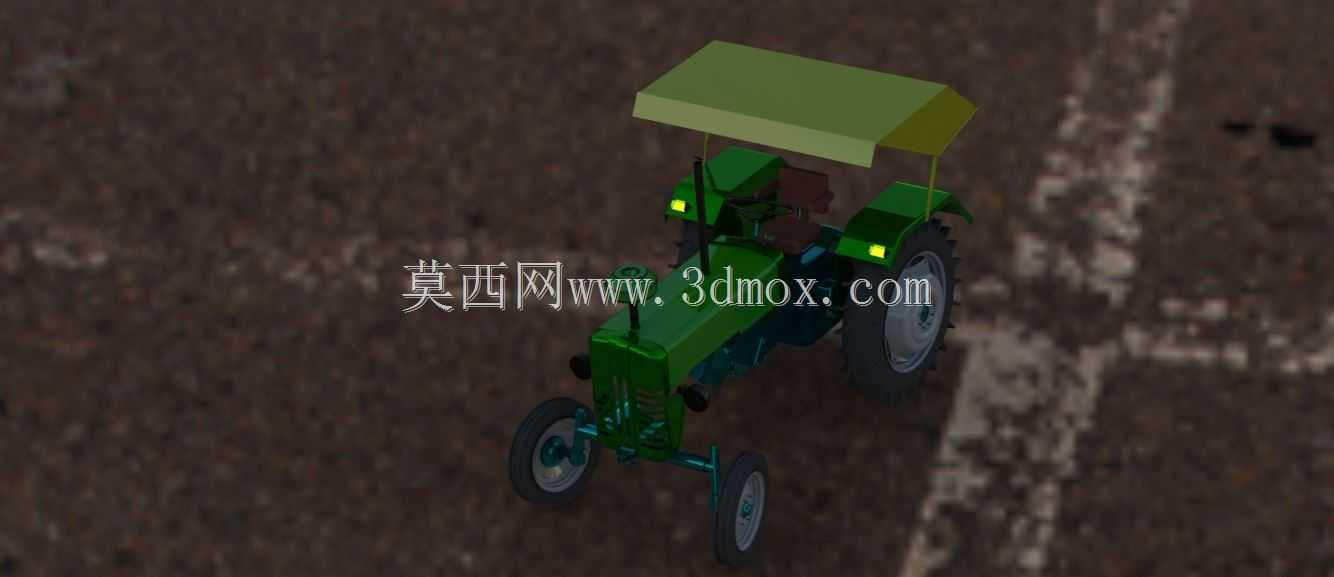

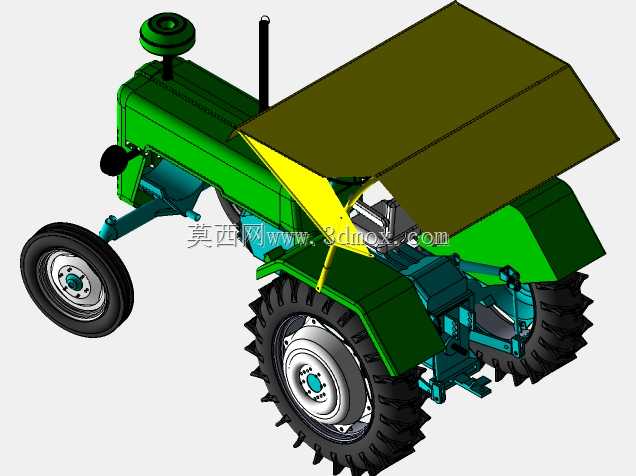

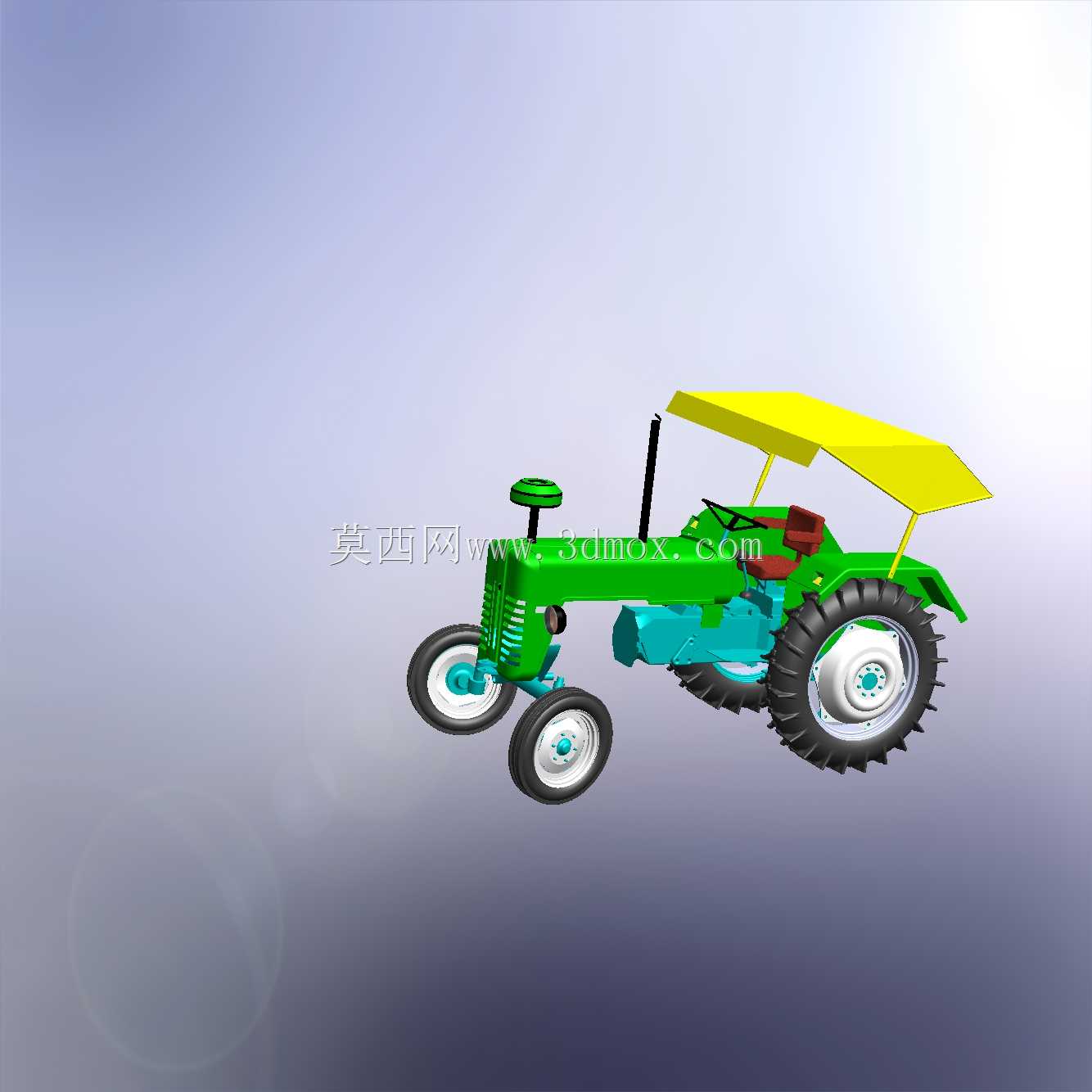

　　这款轮式牵引设备的三维建模，完全围绕丘陵山地小块农田作业、厂区短距离重载牵引、基建场地零散物料转运的实际工况展开，没有冗余的装饰性结构，所有几何特征都对应真实部件的装配与功能需求。建模过程中优先还原了整机的安装边界：整机长度控制在2.6米左右，宽度1.2米，含遮阳棚的整机高度2.1米，转向轮的最大转角预留了32度的转动空间，最小转弯半径控制在2.8米，适配3米以下宽度的田间机耕道、厂区狭窄通道的通行需求，后轮轮距预留了10厘米的调节余量，可根据不同垄距的作业场景调整轮距，避免压损作物。

　　从功能设计逻辑来看，前部预留的三点式悬挂接口，可匹配犁、耙、小型播种机等多种农机挂接，挂接位置的安装孔位完全对应通用农机的连接尺寸，不需要额外改装即可完成挂接；后部的牵引销座采用了标准的50毫米直径销孔，可直接挂接1吨额定载荷的农用拖车、工地小型料斗，牵引架的摆动角度预留了上下15度、左右20度的活动余量，适配非铺装路面的颠簸工况，避免行驶过程中牵引结构出现刚性卡滞。

　　设备的动力舱布局完全参考真实小型拖拉机的结构排布，发动机安装位预留了足够的散热间隙，排气管走向避开了驾驶员操作区域，避免高温尾气直吹操作人员；驾驶区域的遮阳棚采用了框架式结构，棚顶边缘做了向下的翻边，既可以遮挡正午直射阳光，也能在小雨天气为操作人员提供临时遮蔽，驾驶位的操作杆件位置按照人机工程学排布，离合、制动、油门踏板的间距符合成年人脚部操作的舒适范围，转向盘的倾角设置为25度，长时间操作不易产生疲劳。

　　行走系统的建模还原了真实轮胎的花纹结构，后轮采用大尺寸深花纹农用轮胎，在泥泞、松软土地上可以提供足够的抓地力，前轮采用小尺寸导向轮胎，转向阻力更小，前后轮的安装同轴度公差在建模时控制在0.2毫米以内，避免实际装配后出现行驶跑偏、轮胎偏磨的问题。整车的结构件壁厚都参考实际冲压、焊接件的工艺要求设置，覆盖件的折弯圆角、焊接位置的预留间隙都符合农机生产的加工工艺，不存在无法落地生产的理想化结构，可直接用于农机改装参考、作业场景模拟、教学演示等用途。
