轮式滑移装载机工程作业设备结构

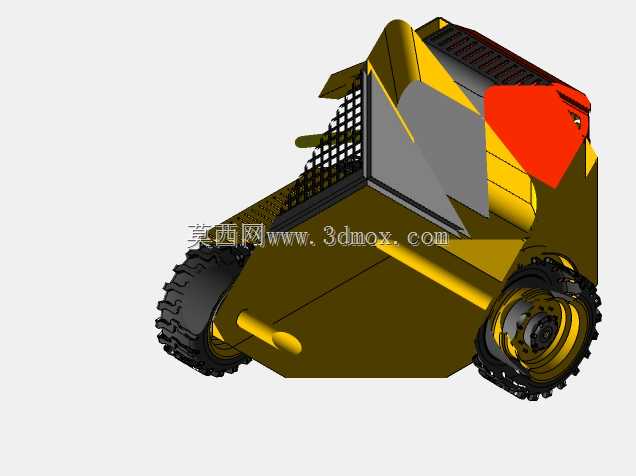

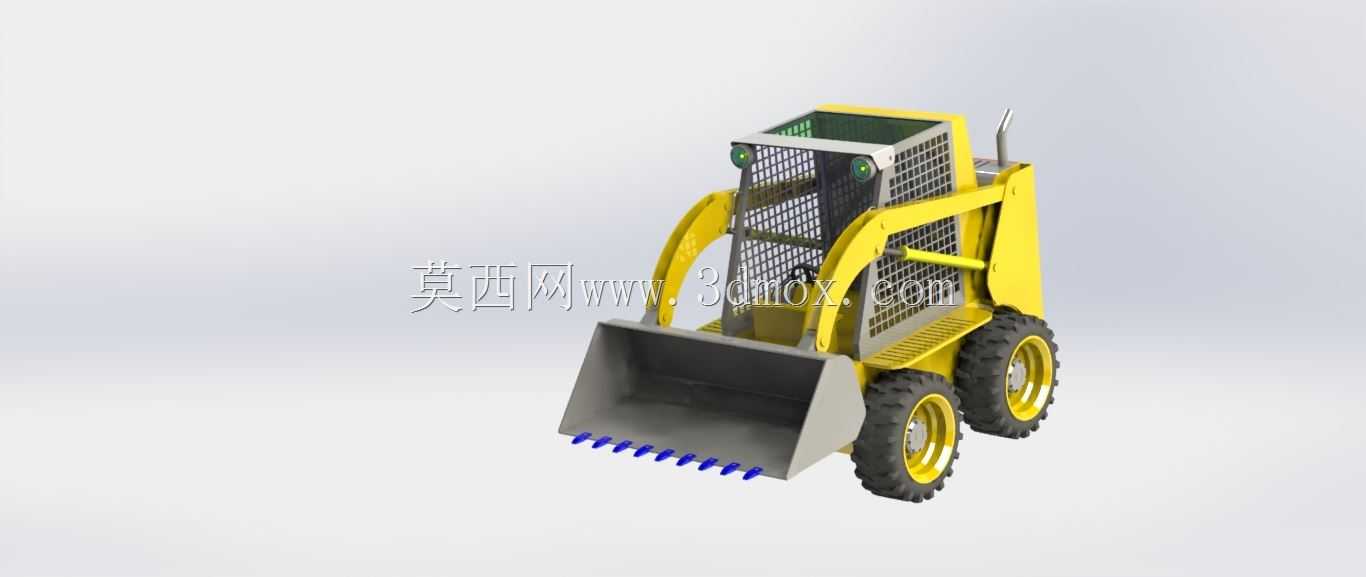

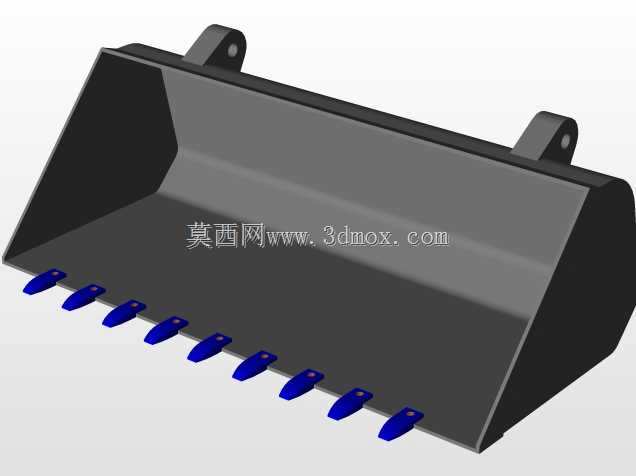

　　这款轮式滑移作业设备的三维结构设计，首先围绕狭小空间作业的核心需求展开，区别于常规装载机的转向逻辑，其采用左右轮速差实现原地转向，转弯半径几乎为零，这一特性决定了整机布局必须极度紧凑。从结构布局来看，动力单元后置在驾驶室后方的舱体内，配重与动力总成集成布置，既平衡了前端铲装作业时的倾覆力矩，也缩短了整机纵向尺寸，适配狭窄巷道、厂房内部、农田边角等常规装载机无法进入的作业场景。前端工作装置采用Z型连杆反转机构，摇臂与动臂的铰接点经过多轮受力校核，铲斗掘起力传递路径直接，在额定载重下，连杆机构的传动效率能保持在较高水平，避免了复杂铰接带来的力损耗。铲斗斗齿采用可更换式结构，斗齿座与斗唇焊接为一体，斗齿通过弹性销固定，

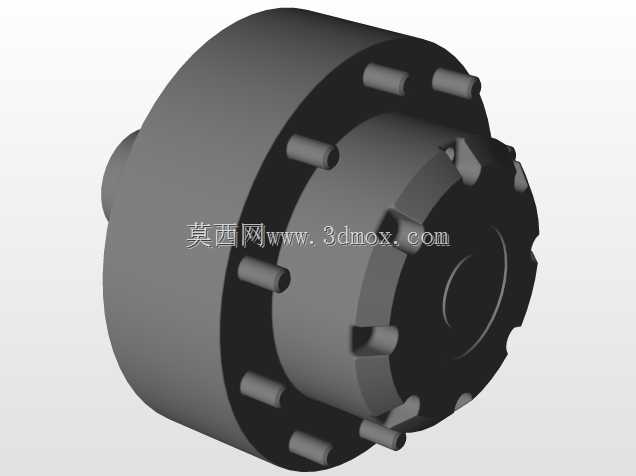

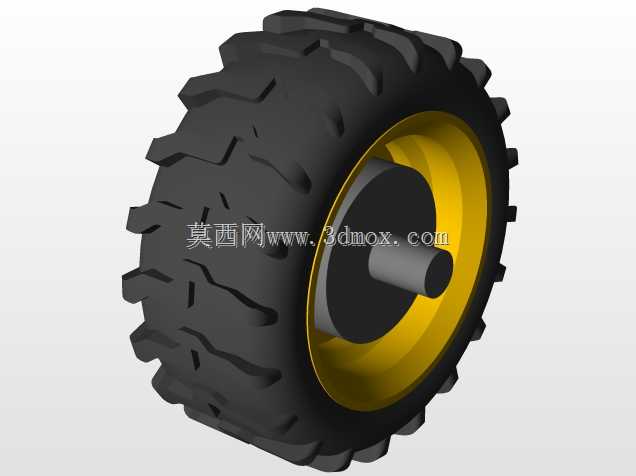

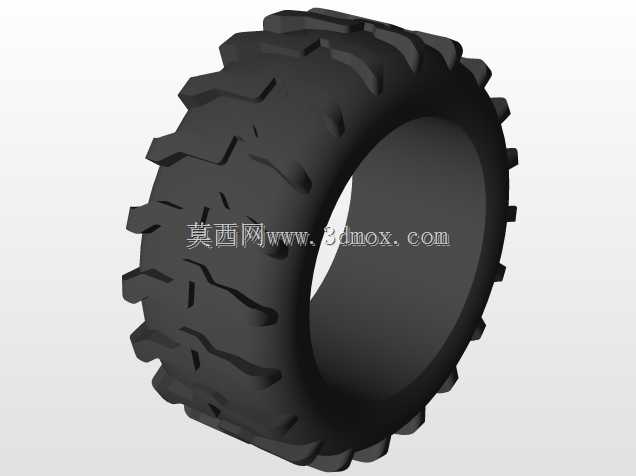

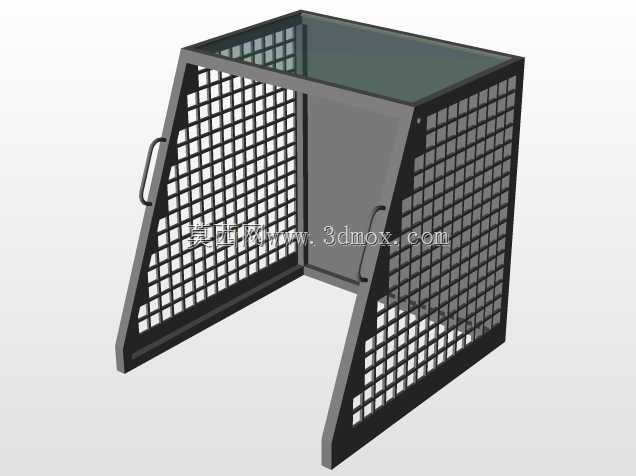

　　针对农业作业中松散物料、建筑场景中砂石碎块、矿业场景中硬质矿渣的不同作业对象，可快速更换不同齿形的斗齿，无需整体更换铲斗，降低作业中的配件更换成本。驾驶室部分采用防落物框架结构，顶部格栅与前部防护网采用高强度矩形钢管焊接成型，网格间隙经过测算，既能阻挡作业中飞溅的碎石、物料击中操作人员，也不会遮挡前方作业视线，防护框架的受力点直接与底盘主框架连接，在发生落物冲击时，冲击力可直接传导至底盘，避免驾驶室变形挤压操作人员生存空间。行走系统采用四轮驱动布局，每个车轮的轮边都配置独立的液压马达，液压管路沿底盘内侧的走线槽布置，避开了作业中容易被剐蹭的外侧区域，轮胎选用深花纹越野工程胎，胎面花纹块高度大，在泥泞农田、松软矿场地面、

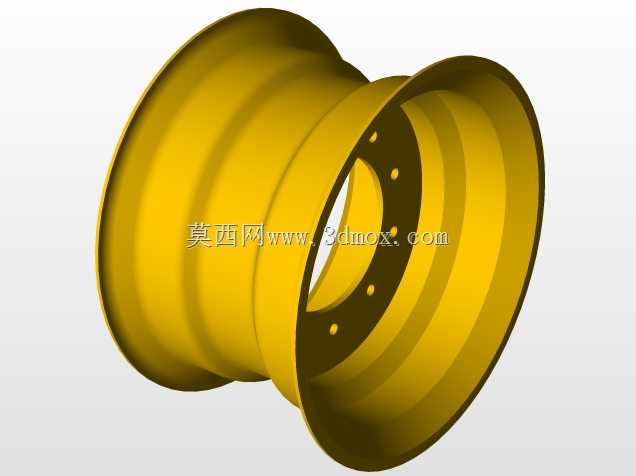

　　建筑场地碎石路面都能提供足够的抓地力，轮辋采用加厚钢板冲压成型，与轮毂的连接采用多螺栓均布布局，承受大扭矩输出时不会出现连接松动。整机的液压系统采用负载敏感变量泵配置，在铲斗举升、转向、行走三个动作复合操作时，系统会根据各执行元件的负载需求分配流量，避免单动作抢占流量导致的动作卡顿，液压油箱布置在动力舱侧面，油箱内部设置隔板与回油滤芯，减少液压油工作中的气泡产生，延长液压元件使用寿命。从安装边界来看，整机宽度控制在1.2米以内，长度不含铲斗时不足2米，高度在驾驶室顶部防护架位置不超过1.9米，可直接通过常规民用建筑的门洞、标准厂房的通道门，也能适配小型货运电梯的内部尺寸，方便在多层建筑内部作业时转场。动臂举升行程经过设计，

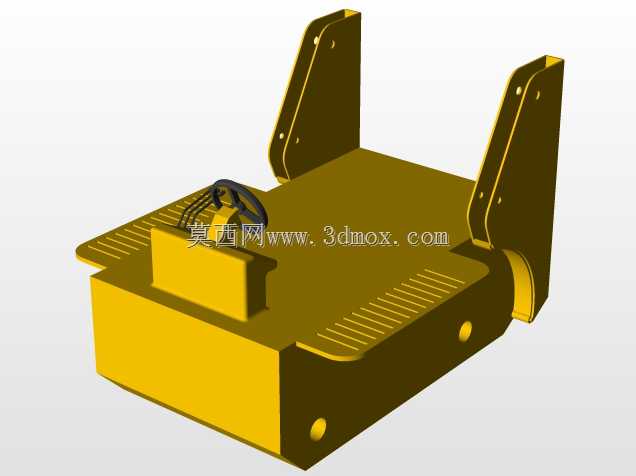

　　铲斗最大卸料高度可满足普通自卸货车的货箱高度要求，卸料时铲斗翻转角度能达到45度以上，保证粘性物料也能顺利卸净，不会出现斗内残留堆积的问题。底盘主框架采用箱型梁焊接结构，所有焊缝都采用连续满焊工艺，关键受力位置加装加强筋板，在长期重载冲击作业下，框架不会出现开焊、变形的问题，燃油箱与液压油箱都集成在底盘框架内部，利用框架结构对箱体形成防护，避免作业中硬物撞击导致箱体破损漏油。针对不同行业的作业需求，前端工作装置的快换接口采用通用标准尺寸，除了标配的铲斗之外，还可适配破碎锤、抓草叉、扫路刷、开沟器等多种附具，更换附具时仅需操作快换机构的锁销，无需拆卸销轴与管路，单人即可在数分钟内完成附具切换，实现一机多用，降低用户的设备采购成本。在农业场景中，这款设备可完成养殖场清粪、农田边角平整、农资物料转运、青贮饲料铲装等作业；在建筑施工场景中，可完成室内建筑垃圾清理、楼层砂石物料转运、狭小场地土方回填、庭院景观施工等作业；在小型矿山作业场景中，可完成巷道内矿渣清理、零散矿石转运、场地平整等作业，适配多场景的灵活作业需求。
