民航客机涡扇喷气发动机外观结构

　　在民用航空干线客机的动力系统选型中，大涵道比涡扇喷气发动机是当前窄体与宽体机型的核心配置，这类动力装置直接决定了飞行器的巡航效率、航程载荷能力与运行噪声水平。从实际航线运营场景来看，该类发动机需要在万米高空的低温低压环境下持续稳定输出推力，同时满足地面滑跑、起飞爬升、巡航平飞、进近降落等全工况的动力响应要求，还要兼顾极端天气下的运行可靠性，比如遭遇鸟击、冰雹冲击时的结构冗余设计，以及高纬度地区低温结冰环境下的防冰系统适配。

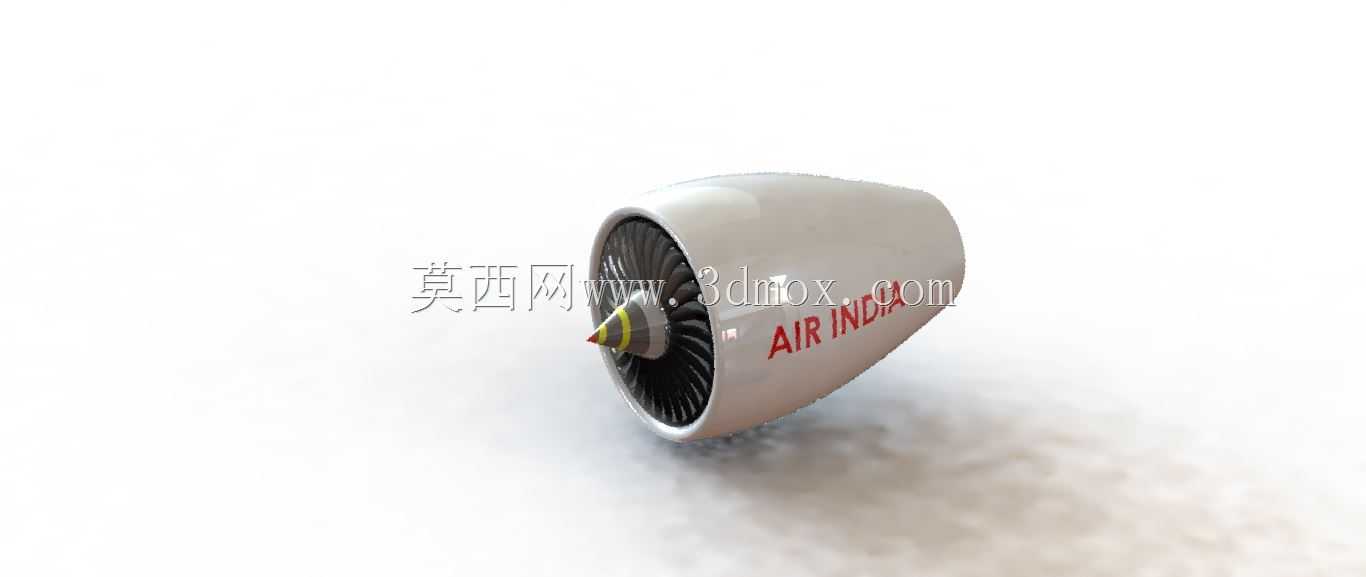

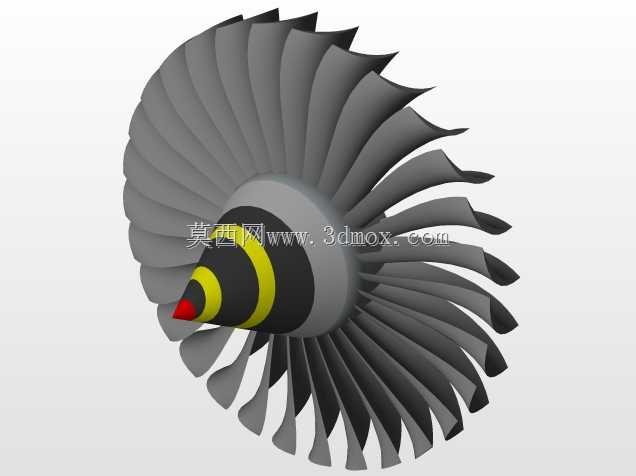

　　从结构功能层面拆解，该发动机的进气道唇口采用了大曲率圆弧过渡设计，一方面可以在大迎角飞行状态下保证进气道内流场的均匀性，避免压气机叶片发生失速喘振，另一方面圆滑的唇口轮廓能有效降低进气阻力，减少附面层气流分离带来的能量损失。进气道内侧的整流罩采用了纺锤形流线造型，前端的锥形鼻帽能够对来流进行预压缩，引导气流平顺进入低压压气机段，鼻帽上的黄黑警示标识是地面维护时的安全提示标记，提醒地勤人员避开运转状态下的叶片抽吸危险区域。风扇段作为大涵道比发动机的核心推力来源，外露的宽弦风扇叶片采用了后掠气动设计，相比传统直叶片能有效降低跨音速飞行时的激波阻力，同时提升单级叶片的增压比，减少压气机级数，实现发动机整体重量的控制。

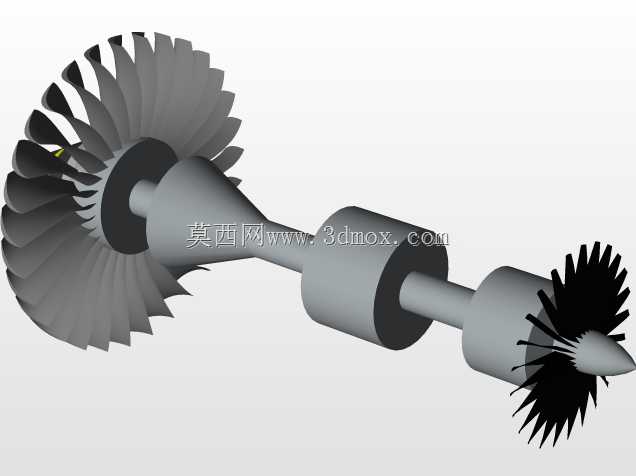

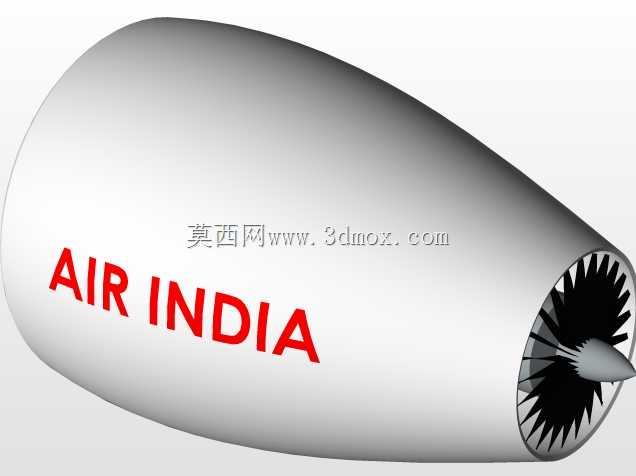

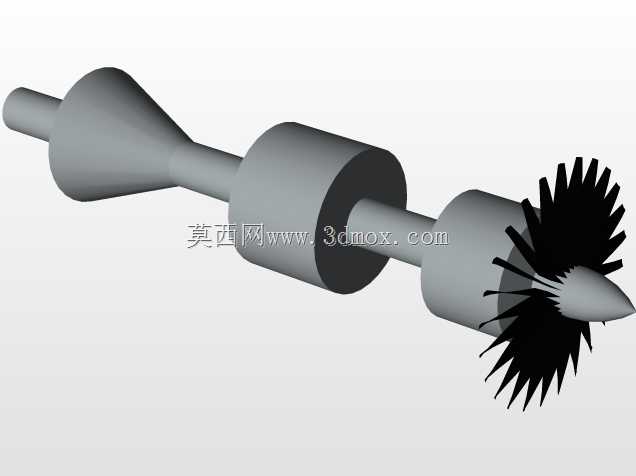

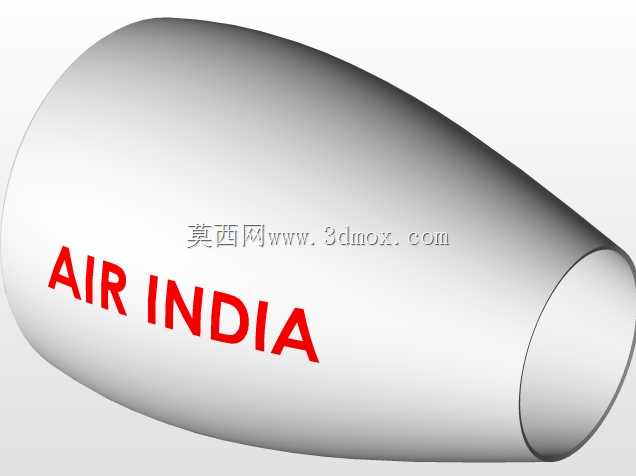

　　该模型还原的发动机外涵道壳体采用了轻量化的复合材料曲面造型，表面预留了航空公司标识喷涂区域，实际生产中该段壳体多采用碳纤维增强树脂基复合材料制造，在保证结构强度的同时大幅降低自重，外涵道与核心机之间的分流环结构在模型中也做了轮廓还原，该结构负责将进气道来流分为外涵道冷流与核心机热流两股，外涵道气流直接喷出产生80%以上的巡航推力，核心机气流则经过压气机增压、燃烧室喷油燃烧、涡轮做功后喷出，同时驱动风扇与压气机持续运转。

　　从安装边界来看，这类翼吊式安装的喷气发动机需要匹配客机机翼下方的吊挂接口，模型还原的发动机本体最大直径约2米级，整体长度约3.5米级，安装时需要保证发动机轴线与机翼水平面保持特定的安装角，抵消飞行时机翼变形带来的推力线偏移，同时吊挂与发动机机匣的连接点需要采用冗余的螺栓连接结构，传递发动机推力同时承受飞行中的气动载荷与振动载荷。设计过程中需要重点考虑发动机与机翼、起落架、襟翼等周边结构的间隙，避免地面滑跑时轮胎卷起的碎石打坏风扇叶片，同时保证襟翼下放时的气流不会与发动机喷流产生不利干扰，影响低速飞行时的操纵稳定性。

　　在维护性设计层面，该类发动机的外涵道壳体上预留了多个快卸维护口盖，对应内部的燃油管路、滑油管路、传感器线束的检查点位，日常航线维护时不需要拆解大段壳体就能完成常规检查与故障排查，发动机尾部的喷口采用了收敛-扩张过渡造型，能够在不同飞行速度下自动调整喷口面积，保证排气气流的膨胀比处于最优区间，提升推进效率。模型还原的发动机尾喷口与核心机机匣的衔接处做了平滑过渡处理，实际结构中该区域需要布置热屏蔽层，隔绝核心机高温排气对周边结构与管路的热辐射，避免复合材料构件长期处于超温环境下发生性能衰减。

　　从气动设计思路来看，整个发动机的外部曲面全部遵循流线型设计原则，所有外露的传感器探头、管路接口都做了整流包覆处理，尽可能减少表面凸起带来的寄生阻力，发动机表面的气动外形经过多轮风洞试验迭代优化，在巡航状态下的阻力系数控制在极低水平，配合大涵道比的气流设计，能够将燃油消耗率控制在理想区间，帮助航空公司降低单座公里的运营成本。对于三维建模从业者而言，这类航空动力装置的建模难点在于复杂曲面的连续性控制，尤其是进气道唇口、风扇叶片、外涵道壳体的G2曲面过渡，需要严格匹配气动外形的曲率要求，不能出现曲面褶皱、曲率突变的问题，否则会直接影响后续CFD流场仿真的结果准确性，同时安装接口的尺寸定位需要严格遵循实际安装边界，保证模型在虚拟装配场景下能够与机翼吊挂结构完成精准对接，满足数字孪生场景下的装配仿真、维护仿真的使用需求。
