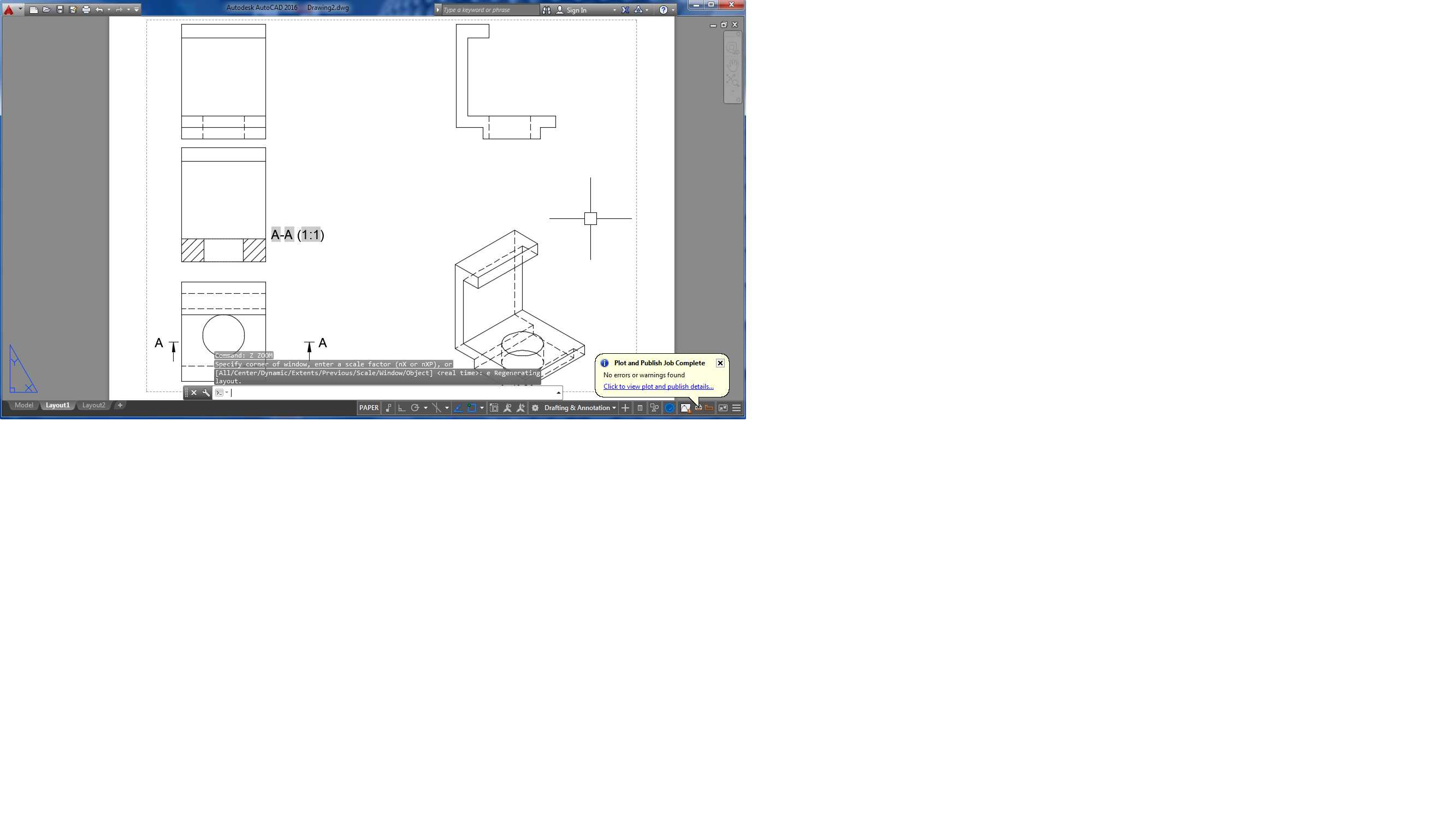

传感器检测工位L型定位夹紧工装结构

　　这款夹紧结构主要面向传感器生产检测环节的工件装夹需求，在传感器的出厂性能标定、外观尺寸抽检、引脚焊接定位等工位都能适配，区别于通用平口钳的大行程装夹，它针对小型传感器类零件的外形特征做了专属的限位设计，装夹时不会遮挡传感器的检测端面与引脚接线区域，能满足光学检测、电性能测试过程中无遮挡的装夹要求。从结构设计逻辑来看，整体采用L型悬臂支撑布局，竖直立板与水平底座通过一体式折弯结构保证连接刚性，避免装夹受力后出现悬臂形变影响定位精度，底座上预留的沉头安装孔可以直接固定在检测台的T型槽或者光学平板上，安装边界适配多数常规检测工位的台面孔位间距，不需要额外做转接板加工。夹紧端的压头做了让位缺口设计，针对带侧出引脚的传感器型号，

　　压合时不会挤压到引脚部位造成形变，压头的行程控制在15mm以内，既满足不同厚度规格传感器的装夹余量，也避免行程过长导致的压合偏斜问题，竖直立板上的导向槽可以根据传感器的外形尺寸调整压头的固定高度，适配圆柱型、方块型等不同外形的小型传感器装夹需求。在实际产线应用中，这类夹紧结构不需要搭配复杂的动力源，手动拧紧锁紧螺钉即可完成装夹动作，单工位装夹耗时不超过3秒，能匹配检测工位的快换节拍，底座的定位基准面做了0.02mm的平面度处理，每次装夹的重复定位精度可以控制在0.05mm以内，能满足传感器检测过程中对位置一致性的要求。结构上没有多余的冗余设计，所有棱边都做了R1的倒角处理，避免操作人员换件时被锐边划伤，整体采用硬质铝合金材质加工，

　　重量控制在0.8kg左右，单人即可完成工位间的转移与安装，不需要额外的吊装辅助。针对部分需要绝缘装夹的检测场景，压头接触位置可以粘贴0.5mm厚的聚氨酯垫片，既可以增大装夹摩擦力防止工件滑脱，也能避免金属压头刮伤传感器外壳表面，同时起到绝缘隔离作用，防止电性能检测时出现导通干扰。
