带型腔定位结构的上下合模式工装模具

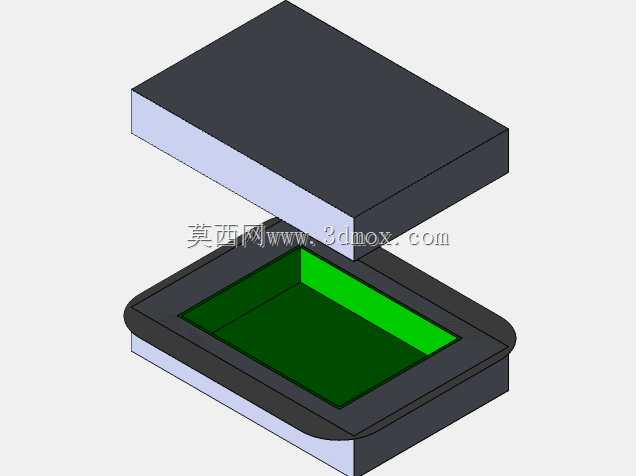

　　这套上下对合结构的成型工装，核心应用场景集中在小尺寸塑胶壳体、密封垫类零件的压制成型工序，日常在消费电子配件、小型传感器封装件的小批量试制环节使用率较高。从结构功能来看，上模部分为平整压合面，下行合模时可提供均匀的垂直压合力，避免成型件边缘出现厚薄不均的飞边缺陷；下模开设的矩形带圆角型腔，直接决定成型件的内腔轮廓尺寸，型腔侧壁做了0.5°的脱模斜度处理，成型完成后工件可顺利脱出，不会出现侧壁粘模拉伤的问题。设计阶段优先考虑了合模定位的容错性，上下模的贴合边缘做了周圈的止口配合结构，合模时无需额外加装定位销，依靠止口的导向面即可自动对齐，上下模的错位量可控制在0.1mm以内，能满足普通民用塑胶件的成型精度要求。从安装边界来看，

　　整套模具的外形轮廓为带圆角的矩形结构，下模底座的平面度公差控制在0.02mm以内，可直接固定在普通台式压力机的工作台上，安装时无需额外加工适配的固定板，仅通过压板压紧底座边缘即可完成固定，适配市面上多数公称压力1吨以内的小型压装设备。型腔的深度尺寸根据常规小尺寸壳体的成型余量设计，预留了0.2mm的溢料槽空间，压合过程中多余的料体会流入溢料槽，不会挤入合模面造成合模间隙过大的问题。上下模的材质选用方面，模仁部分采用常规模具钢调质处理，表面粗糙度达到Ra0.8，既能保证成型件的表面光洁度，也能承受日常小批量生产的磨损，无需频繁做表面抛光维护。实际生产使用中，这套结构的模具换型调整十分便捷，针对不同厚度的成型件，

　　仅需调整压力机的下行行程即可适配，无需更换模仁主体，能有效降低小批量多品种生产的工装制造成本。针对带局部凸起结构的特殊成型件，也可在下模型腔内加装小型镶件，无需重新加工整套模体，进一步拓展了工装的适用范围。日常维护时，仅需定期清理型腔内残留的料屑，在合模止口位置涂抹少量润滑脂即可保证长期顺畅合模，没有复杂的维护工序，适合小型加工车间的日常生产使用。
