带检测工位的箱式物料输送设备结构

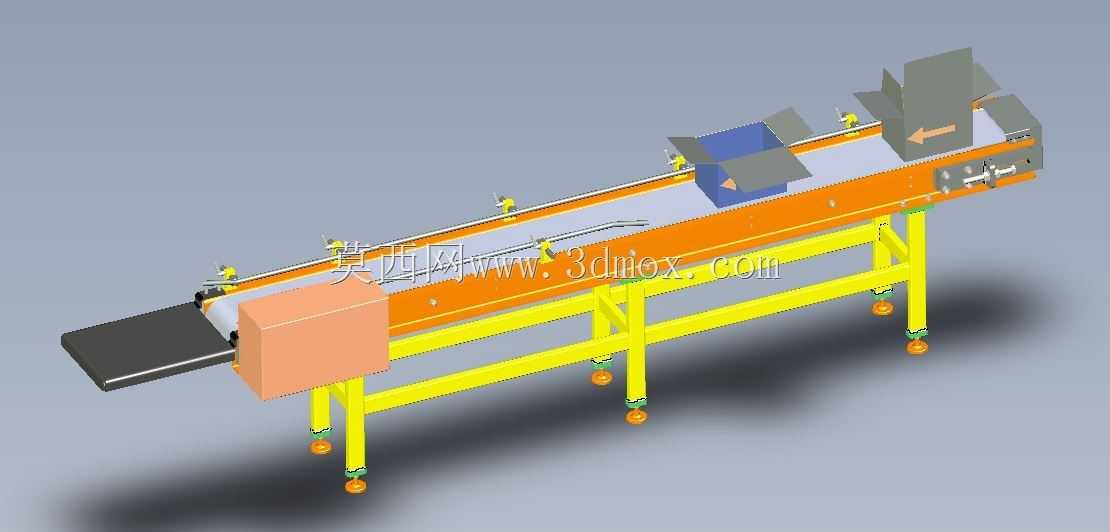

　　该设备主要面向包装后段、成品仓储分拣、零部件组装线的箱装物料转运场景，可适配瓦楞纸箱、周转箱等硬质规则箱体的连续输送需求，在日化、食品、电子组装等行业的成品流转环节应用广泛，能够衔接开箱、装箱、封箱、码垛等前后道工序，替代人工完成箱体的长距离定向转运，减少人工搬运的劳动强度与物料磕碰风险。设备主体采用带式输送结构，橙色的输送机架采用型钢焊接成型，机架下方配置带脚杯的黄色支撑腿，脚杯可通过螺纹调节支撑高度，适配车间地面不平整的安装场景，安装时需预留输送段两侧各300mm的操作维护空间，设备进料端延伸出黑色过渡段，可对接前道设备的出料口，避免箱体衔接处卡滞。沿输送方向布置了多组检测工位，可安装光电、接近类检测元件，实现箱体到位检测、

　　计数、缺件排查等功能，输送线末端设置导向挡边结构，可引导箱体按指定方向流转进入下道工序，避免箱体偏移掉落。设计过程中优先考虑了输送稳定性与维护便捷性，机架采用分段式螺栓拼接结构，便于运输与现场组装，支撑腿的横向连接杆采用矩形管焊接，提升整体机架的抗扭刚度，避免长距离输送时机架晃动导致的皮带跑偏；输送皮带的张紧结构设置在机架两端的辊筒处，可通过调节螺栓快速调整皮带张紧度，无需拆解大量结构件即可完成日常维护。设备进料端配置的 peach 色护罩结构，可覆盖驱动辊筒与传动部件，避免生产过程中杂物卷入传动结构，同时降低传动部位的安全风险。从安装边界来看，设备整体长度可根据产线布局灵活调整，

　　常规段的输送面高度可在700-900mm范围内通过脚杯调节，适配不同高度的前后道设备对接需求，输送宽度可根据常用箱体尺寸定制，图中展示的结构适配400mm宽度以内的标准周转箱输送，输送速度可通过驱动端的调速部件调整，匹配不同产线的生产节拍。沿输送线布置的检测元件安装座采用可调式结构，可根据箱体尺寸、检测需求调整安装位置与检测高度，无需重新焊接机架即可完成工位调整，适配多规格箱体的共线生产需求。机架底部的脚轮与脚杯组合结构，既可以在设备移位时通过脚轮短距离移动，到位后通过脚杯承重固定，兼顾移动灵活性与运行稳定性。
