立柱式助力吊装工业机械手结构设计

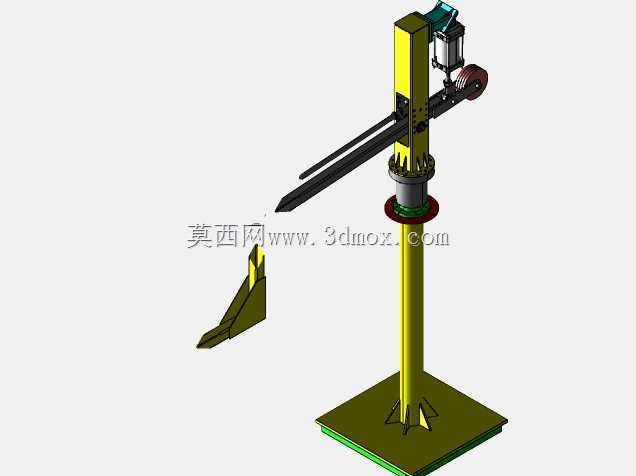

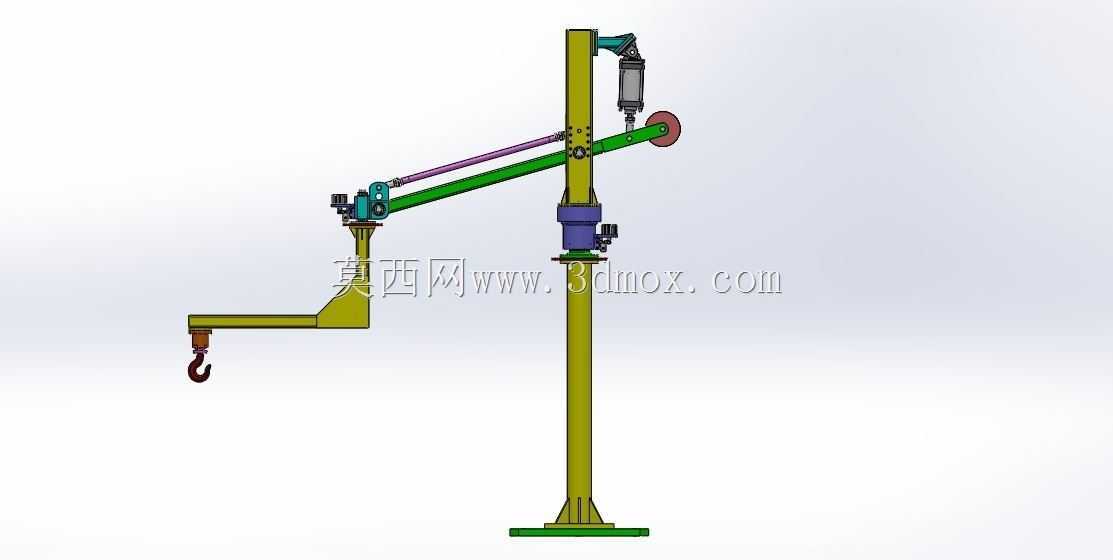

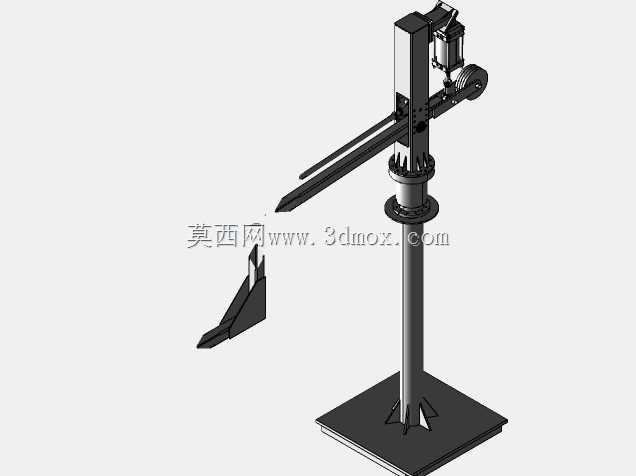

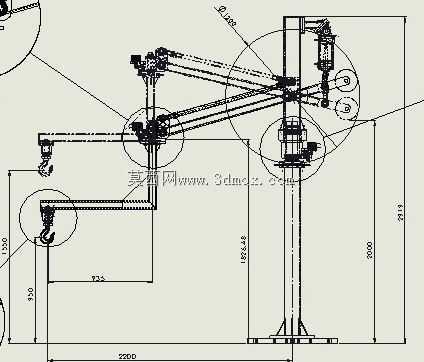

　　这款立柱式助力机械手主要面向车间内固定工位的中轻型工件吊装转运场景，适配机床上下料、工序间工件转序、仓储区域短距离物料移载等作业需求，可覆盖半径3米内的作业范围，替代传统人工抬运或固定式电葫芦的低效作业模式，降低一线操作工人的劳动强度，同时规避人工搬运过程中的工件磕碰、人员砸伤风险。设备采用单立柱落地安装形式，底座通过膨胀螺栓与混凝土地面刚性固定，安装时需保证立柱垂直度偏差不超过千分之一，避免臂架回转过程中出现卡滞或偏载磨损。臂架采用多段铰接结构，主臂与副臂通过转轴连接，配合顶部的气动平衡缸实现负载的重力抵消，操作人员仅需施加极小的作用力即可带动负载完成升降、回转、前后位移动作，作业过程中负载可在任意位置悬停，

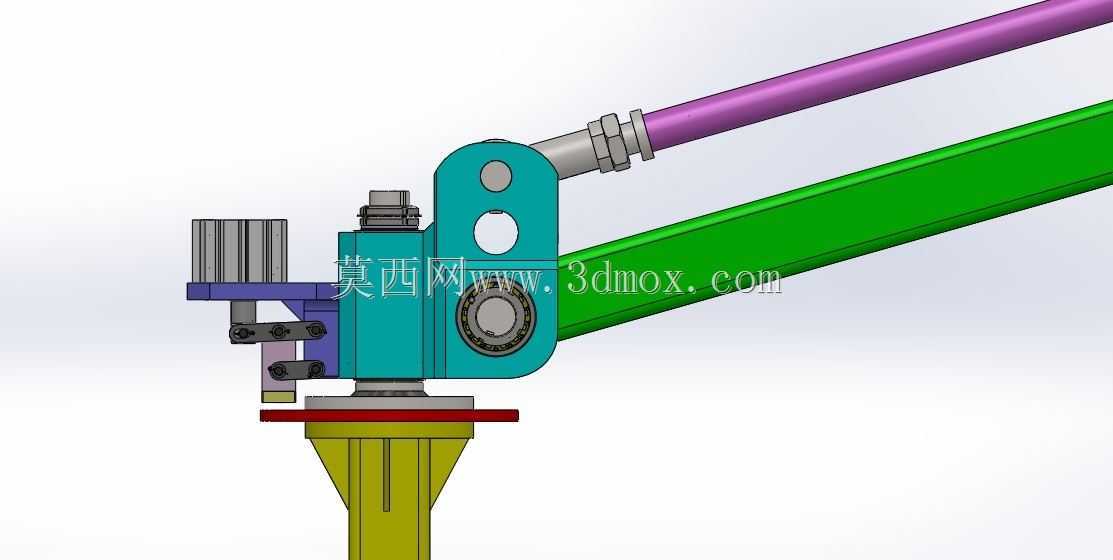

　　无需额外锁定机构即可保持位置稳定。设计阶段优先考虑了作业覆盖范围与操作灵活性的平衡，主臂长度根据常规车间工位间距设定，副臂延伸段可覆盖立柱周边的死角区域，末端配置标准吊钩接口，可根据实际搬运工件的类型更换夹爪、真空吸盘等不同执行端，适配不同形状、材质工件的抓取需求。臂架的铰接位置均配置自润滑轴承，减少日常维护频次，气动回路设置了过载保护与断气保护装置，当气源压力异常或突然断气时，臂架不会出现负载下坠的情况，保障作业安全。整体结构采用型钢焊接后加工成型，立柱与臂架的受力位置做了加强筋处理，可承载额定范围内的工件重量，安装时需预留臂架回转的安全空间，避免与周边设备、管线产生干涉。设备的操作手柄集成在末端执行端附近，操作人员可单手控制负载的移动与升降，操作逻辑符合人体工程学设计，长时间作业不易产生疲劳，适合在机械加工车间、装配生产线、仓储物流区域等场景长期使用。
