汽车焊装线多工位定位输送工装

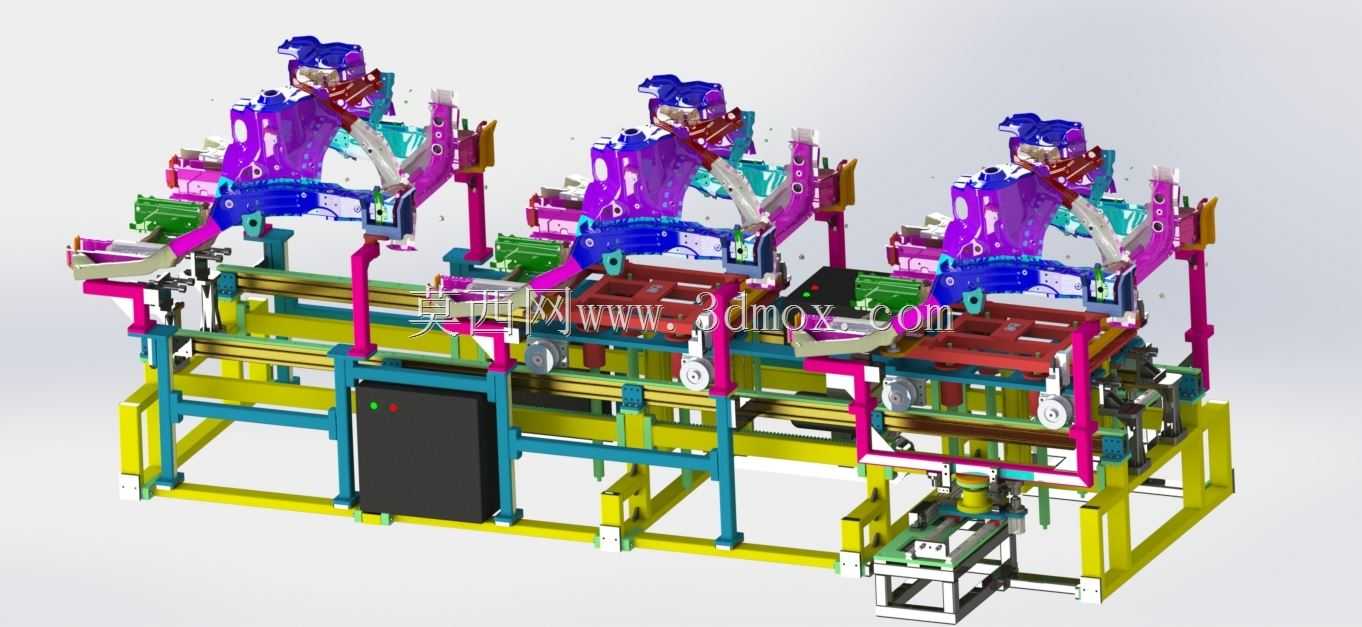

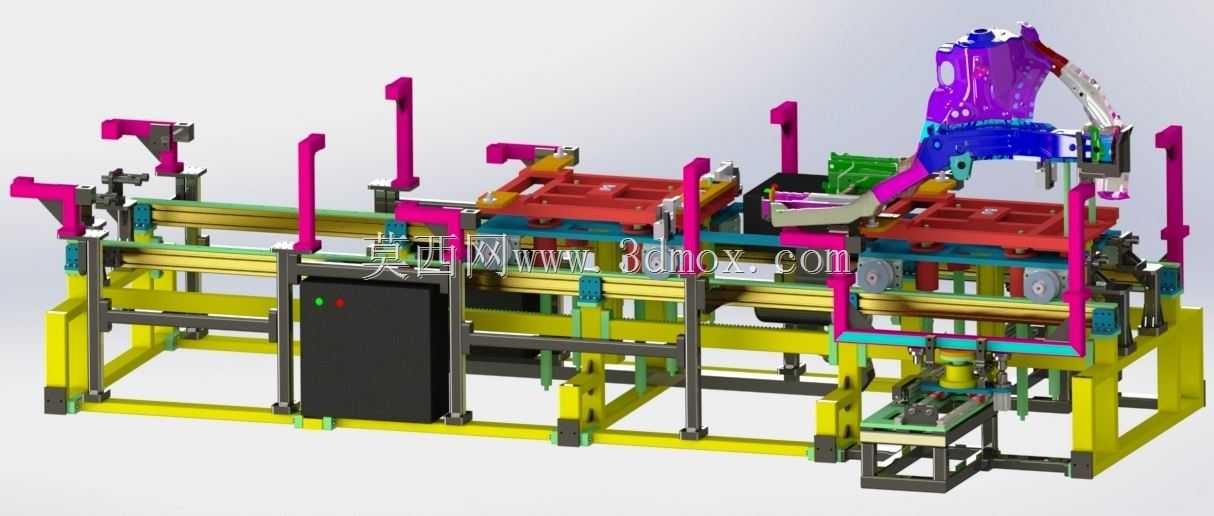

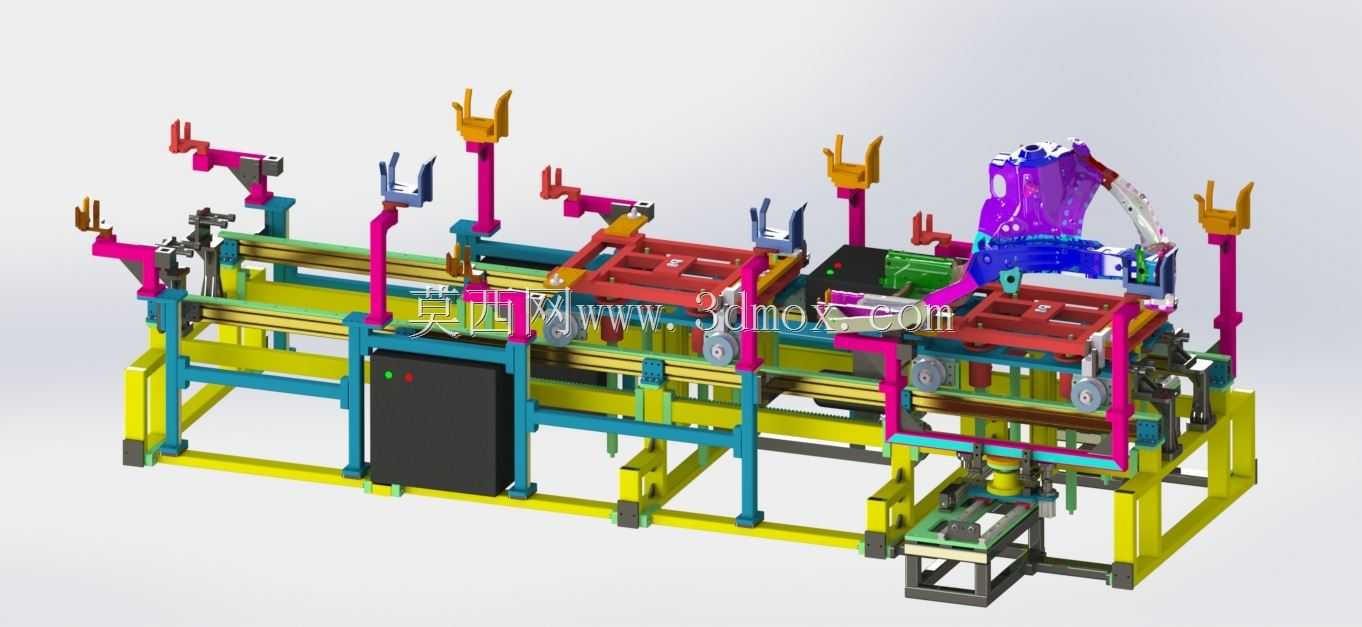

　　该设备主要应用于汽车白车身焊装生产环节，承担车身侧围等大型冲压件在多焊接工位间的精准输送与定位装夹功能，可匹配自动化焊接机器人的作业节拍，实现工件在不同工序间的流转，替代传统人工转运与重复装夹作业，有效降低焊装工序的辅助作业时长，提升整线生产的连贯性。设备整体采用模块化框架设计，底部以方通焊接成型的机架作为承载基础，机架沿输送方向布置双层输送导轨，上层导轨搭载工件承载工装板，工装板通过链条传动实现沿导轨方向的水平往复移动，可在预设的焊接工位处通过气动销钉实现精准锁止，锁止定位精度可控制在±0.2mm范围内，满足焊接工序的位置公差要求。工装板上根据工件的型面特征布置多组可调式定位夹具，夹具包含支撑块、气动压臂与定位销，

　　其中定位销对应工件上的工艺孔设置，可实现工件的初定位，气动压臂采用仿形支撑头，贴合工件型面后完成夹紧，避免焊接过程中工件出现位移变形，部分夹具支座预留调节腰型孔，可适配同平台不同配置车型的工件装夹需求，减少换型调整的工作量。设备侧边布置独立的电气控制柜体，柜体集成气动阀组与PLC控制模块，可对接整线的生产控制系统，接收工位的作业完成信号后自动触发输送动作，同时在每个工位处设置安全检测传感器，检测工装板到位状态与工件装夹状态，避免出现误动作引发的设备碰撞。设备的安装边界需匹配焊装线的整体工位布局，机架底部设置可调式脚杯，可在安装时调整整体水平度，机架侧边预留与相邻工位设备的对接接口，可直接接入整线的输送系统，无需额外增设转接机构。

　　设备的输送速度可根据整线节拍进行调整，常规作业状态下单个工位的输送时长可控制在8s以内，工装板的承载能力可满足最大150kg的工件装夹需求，夹具的压臂开合行程可根据工件的取放空间进行调整，避免工件上下料过程中与夹具发生干涉。在设计过程中，针对焊装作业的飞溅防护需求，所有气缸与传动部件均设置防护挡板，避免焊接飞溅附着在部件表面造成动作卡滞，输送链条采用耐磨损的钢制链条，可长期在焊装车间的多粉尘环境下稳定运行，设备的维护点均设置在机架外侧的易操作位置，日常的润滑、部件更换作业无需拆解主体框架，可有效降低后期维护的作业难度。
