工业重载长距绿色皮带输送设备结构

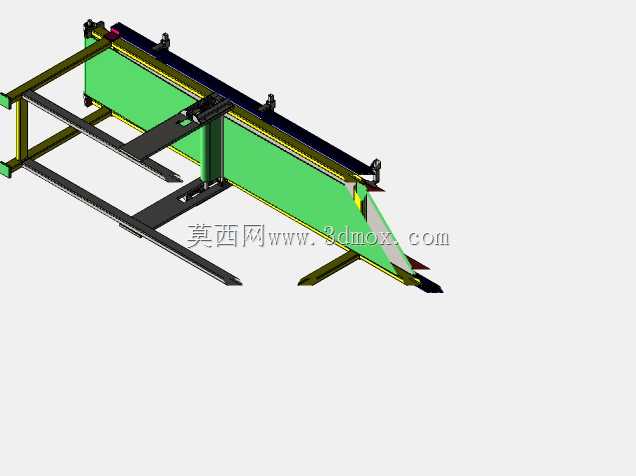

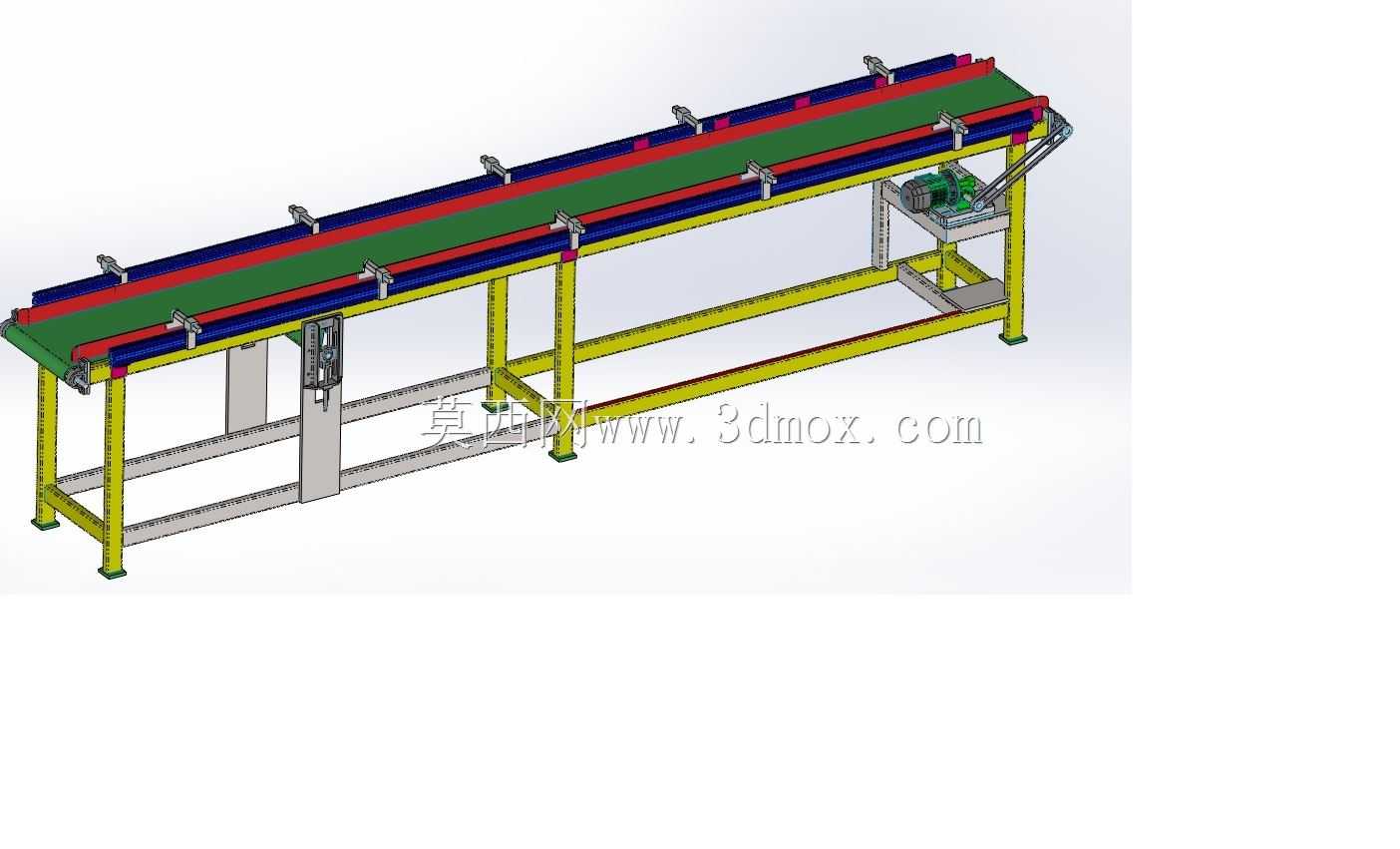

　　这款带式输送结构的设计，首先要匹配车间内不同工位间的物料流转需求，常见于五金加工件的工序转运、包装线前段的物料供给、仓储分拣环节的件货输送场景，可承接从几公斤的小型注塑件到几十公斤的规整包装箱类物料，输送面的水平布置形式适配多数平面布局的生产车间，无需额外做坡面改造即可嵌入现有生产线工位间隙。从结构设计逻辑来看，整体机架采用方管焊接框架做主体承载，底部设置可调脚杯来适配车间地面的不平整误差，安装时可通过调节脚杯高度保证输送面的水平度，避免皮带运行时出现跑偏蹭边的问题；两侧的黄色支腿做了横向斜撑加固，长距离输送段中间增设竖向支撑立柱，抵消长跨度下的机架挠度变形，保证满载时机架的形变量控制在允许范围内。输送面的绿色PVC皮带为承载主体，

　　皮带下方设置密集的托辊组做承托，避免重物压载下皮带出现下凹塌腰的情况，两侧的红色挡边结构可防止输送过程中小件物料从侧边滑落，沿机架等距布置的压紧调节座可实时调整皮带张紧度，补偿皮带长期运行后的拉伸形变，降低日常维护的调整频次。驱动端采用侧装式减速电机搭配链传动结构，将动力传递到主动辊筒，电机安装座预留了长条形调节孔，可通过调整电机位置张紧传动链条，同时驱动端外侧设置了安全防护罩，避免运行过程中人员肢体或杂物卷入传动部位。设备的安装边界需要预留两侧至少300mm的操作维护空间，用于日常的皮带调整、托辊更换作业，进料端和出料端可根据对接设备的高度差做小幅调整，适配不同高度的加工设备、分拣台或者包装工位的衔接需求，

　　整体结构没有复杂的异形加工件，多数构件采用标准型材和标准件装配，加工制作成本可控，后期维护更换配件也无需定制特殊零件，适合中小批量的生产车间做物料输送线搭建使用，运行时的噪音控制在工业车间允许的范围内，不会额外增加车间的噪音污染负担。
